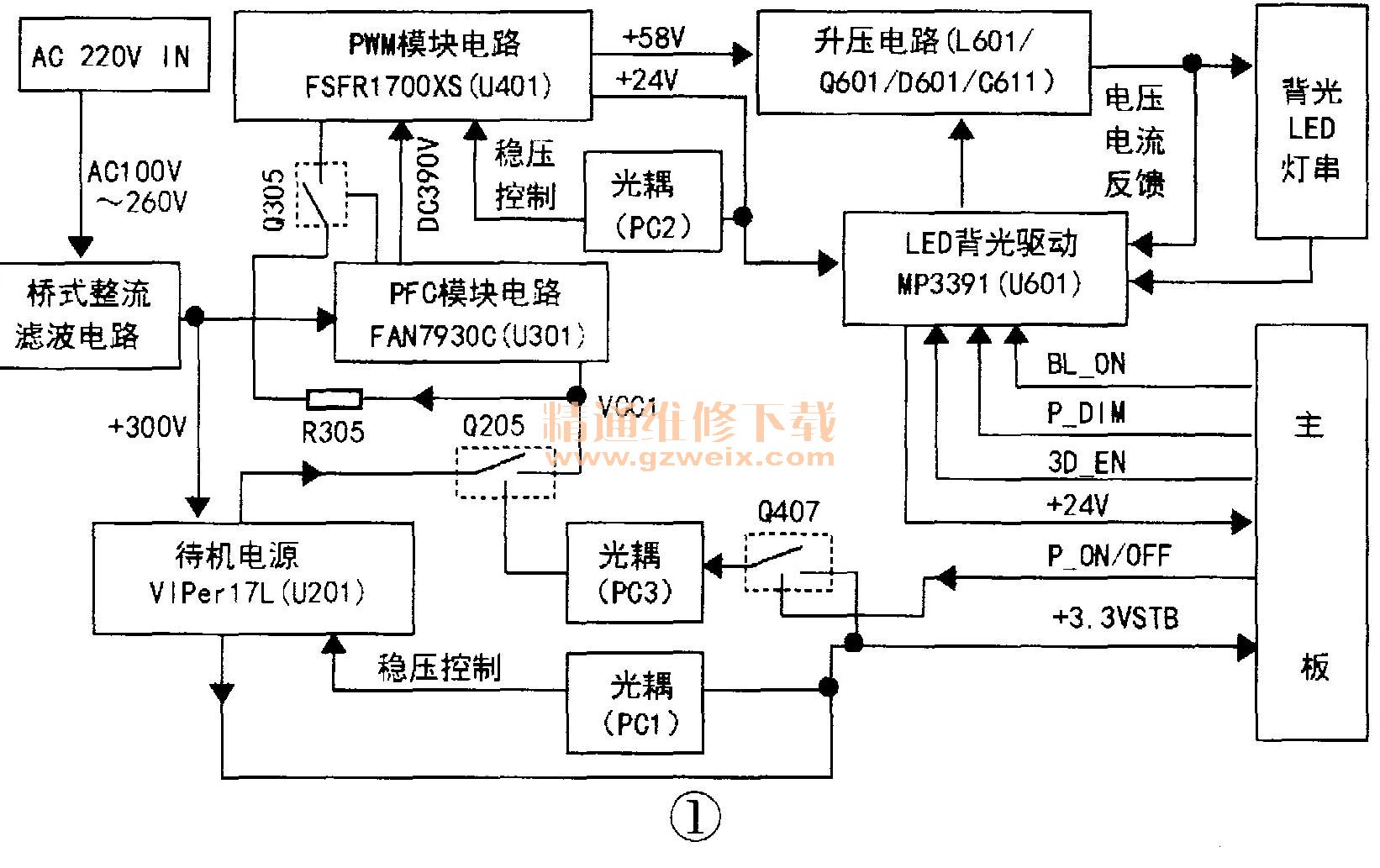

PE461 C4型二合一板的电路框图如图1所示，主要由输入整流滤波电路、开／待机控制电路（待机电源控制芯片VIPer17L）、功率因数校正（PFC）电路（控制芯片FAN7930C）、PWM电路（即主电源，控制芯片FSFR1700XS）、背光LED驱动电路（控制芯片MP3391）、反馈及保护等电路组成，输出3.3VSTB/0.2A、24V/ 1.25A、58V/ 1.9A电压，广泛用于42英寸及以上具有3D功能的大屏幕LED彩电中。

    一、工作原理
    1．市电输入与整流滤波电路

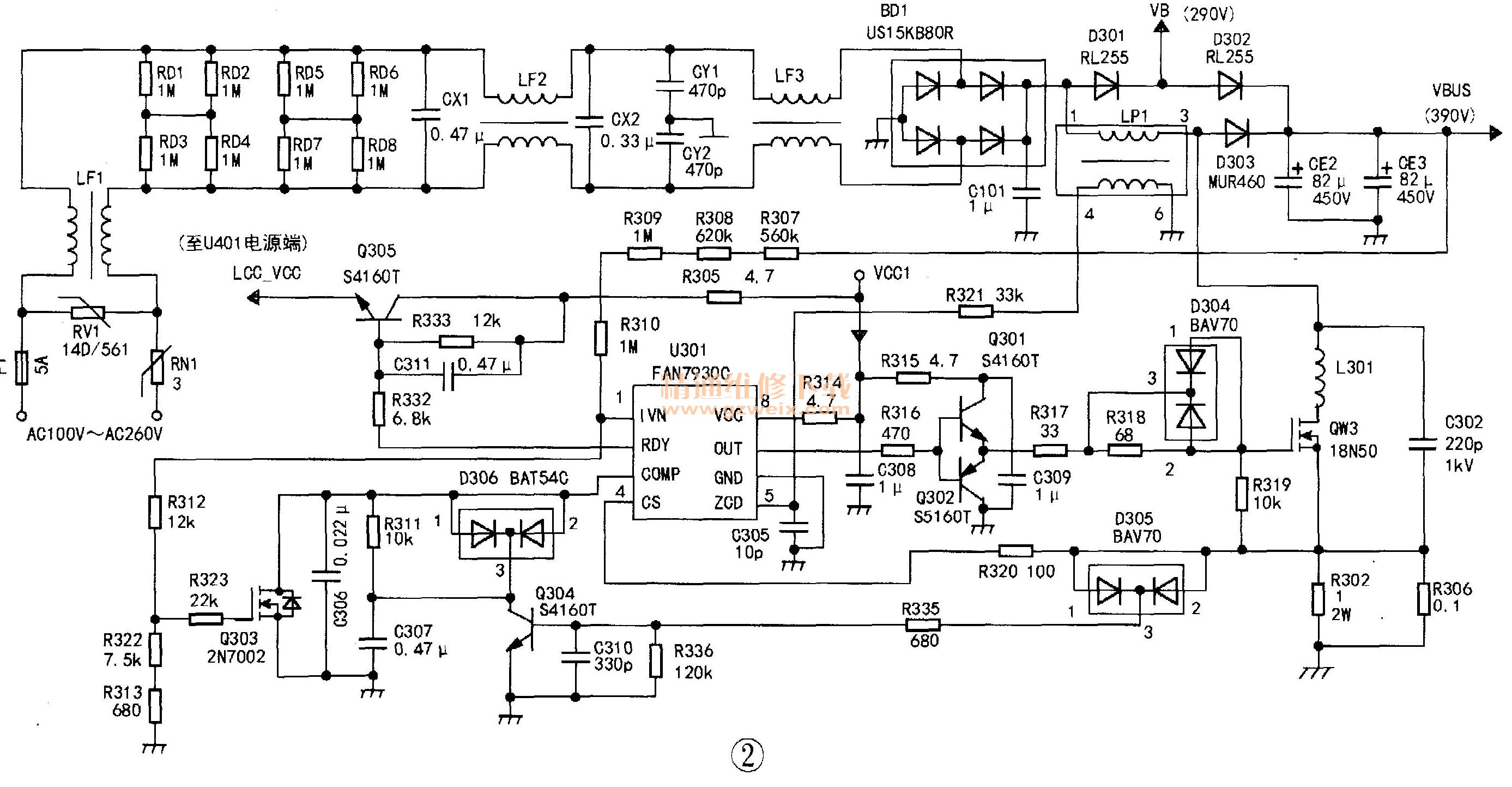

    市电经保险管F1、热敏电阻RN 1、抗高压压敏电阻RV 1进入抗干扰滤波电路，如图2所示。RD1～RD8、LF1、LF2、LF3、CX1、CX2、CY 1、CY2等构成EMC电路，以消除电网中的杂波，同时避免开关电源对电网产生千扰。滤除干扰后的市电经全桥BD1整流、C101滤波后输出约十300V的脉动直流电压，一路经变压器LP1初级①-③绕组及电感L301送至PFC功率管QW3的D极，第二路经D301、D302续流后送入PFC电路输出端（即滤波电容CE2、CE3正极），D301与D302的连接处的VB电压送往待机电源。

    2. PFC电路
    二次开机后，主板送来的高电平信号通过光祸PC3使控制管Q205导通，将待机电源输出的VCC1（实侧约＋18V）送至U301（FAN7930C）的⑧脚，U301开始工作，⑦脚输出正、负脉冲信号→放大管Q301、Q302轮流工作→QW3工作于开关状态。在QW3导通期间，其电能转化为变压器LP1的磁场能储存起来；在QW3截止期间，其LP1储存的磁场能转化为电能，经D303整流、CE2、CE3滤波后得到约＋90V左右电压，与输入的300V电压叠加，故在CE2、CE3正极得到约＋390V的VBUS电压。该电压分为三路输出：一路经R307～R310、R312、R313、R322分压，为U301的①脚提供取样电压，该电压与④脚的QW3电流检测电压一起加到U301内部乘法器中，处理后控制⑦脚对外输出的脉冲宽度。当负载变重（比如图像亮度增大或声音变大）时，U301①脚的取样电压变低。与此同时，电源输出电流也会增大，则电流取样电阻R302、R306两端压降增大，U301④脚的电压升高，这时U301⑦脚输出的矩形脉冲宽度变宽，QW3导通时间延长，输出电压瞬时升高，即电源输出功率变大；反之，输出功率变小，从而保证输出的＋390V（VBUS）电压基本不变。
