3.待机电源及开／待机控制电路

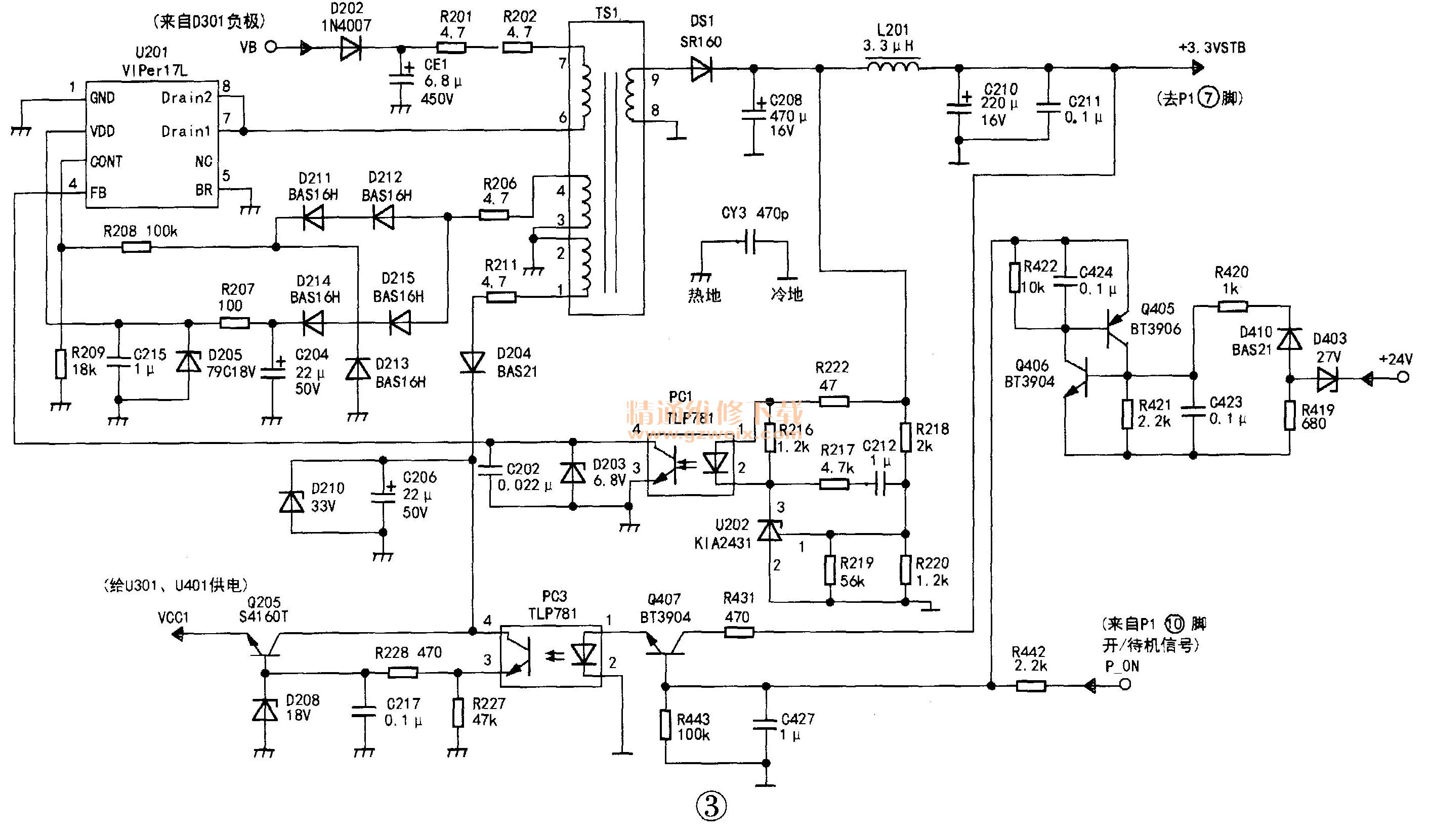

该型电源板的待机电源如图3所示。接通电源后，VB电压经D202、8201、R202及开关变压器TS1初级⑦-⑥绕组送至U201（VIPer17L）⑦、⑧脚（内部开关管D极兼振荡启动电源），给②脚外接电容C215充电。当C215两端电压达7.5V时，振荡电路开始工作→内部开关管工作于开关状态→TS 1初级⑦-⑥绕组中有脉冲电流流过→次级绕组有感应电压产生。其中，③-④绕组的感应电压经D214、D215整流，C204、R207、C215滤波，D205稳压后送到U201电源端②脚，以替代启动电源；TS1的⑧-⑨绕组的感应电压经DS1整流及C208、L201、C210、C211滤波后得到＋3.3VSTB待机电压，经排插送往主板。
该电压的稳压过程：当输出电压降低时，光祸PC1①脚电压降低→发光二极管的发光强度减弱→PC1③、④脚（光敏管）内阻增大→U201④脚电压升高→内部振荡器的振荡频率升高→⑦、⑧脚输出的脉冲宽度增加→输出电压升高；反之，输出电压下降。
开／待机控制过程：二次开机时，P-ON信号变为高电平→Q407导通→PC3初级①、②脚的电流大增→PC3次级③、④脚的内阻大幅减小→Q205导通→输出VCC1电压。待机时，P-ON信号变为低电平，Q205截止，PFC、PWM电路停止工作。
4. PWM主电源电路

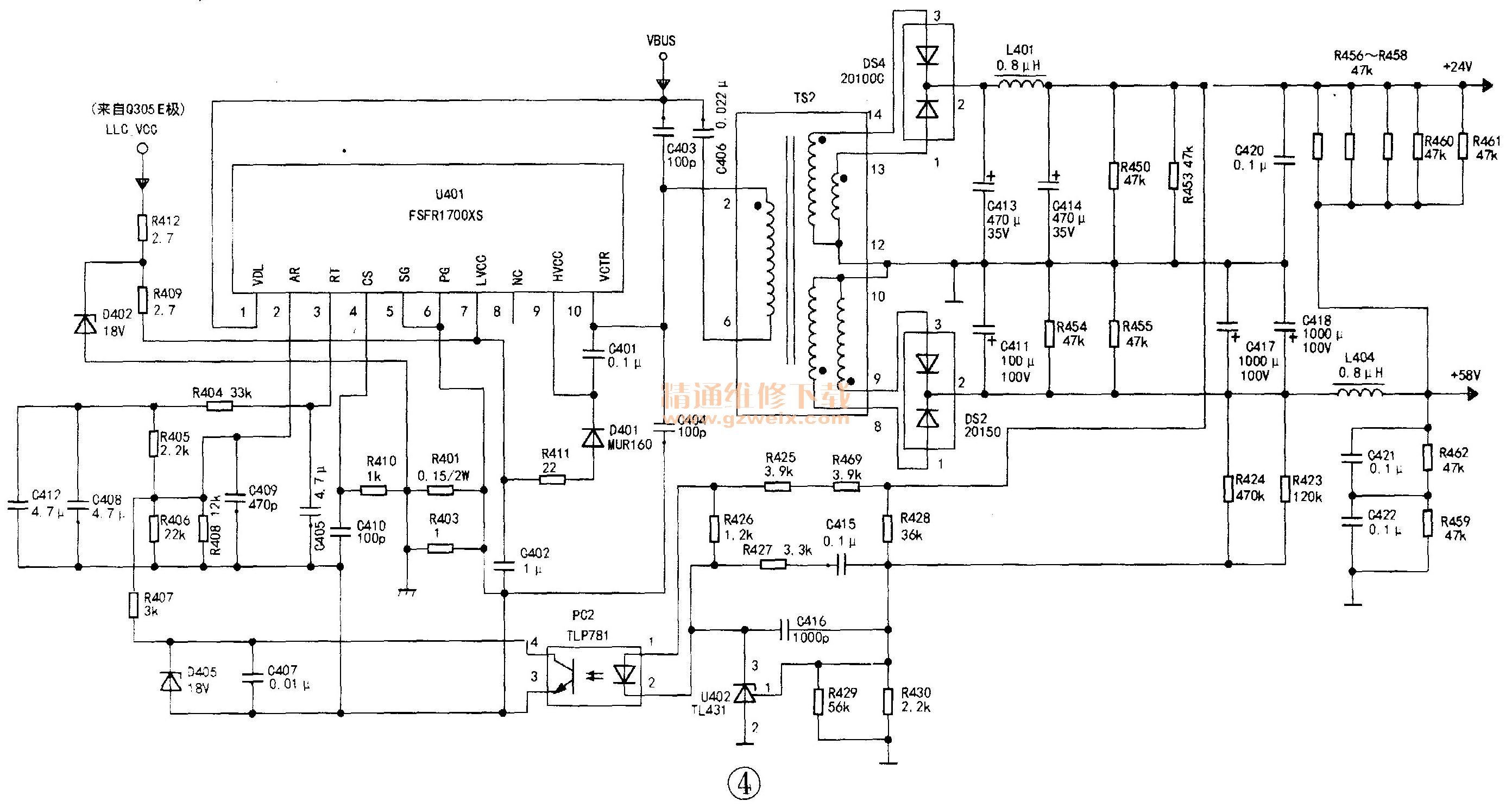

图4中，PFC电路送来的VBUS电压一路直接加至U401（FSFR1700XS）的①脚，为内部高端开关管供电，另一路送往谐振电容C406。此时经Q305送来的LLC VCC电压（约为＋17V）通过R412、R409加至U401电源端⑦脚，U401内部的锯齿波发生器、脉宽调制器工作，产生的开关激励脉冲使内部半桥功率开关管导通，开关变压器TS2初级②-⑥绕组与谐振电容C406串联谐振。C401、D401、R411及U401内部电路构成的自举升压电路工作，为低端开关管提供HVCC高压电源。TS2次级12-13、12-14绕组产生的感应电压经DS4全波整流及L401、C413、C414、C420滤波后，得到＋24V电压；⑩-⑧、⑩-⑨绕组产生的感应电压经DS2全波整流及C414、C417、0418、L404、C421、C422滤波后，得到＋58V电压。
该PWM主电源的稳压电路主要由光祸PC2（TLP781）、基准电压比较器U402（TL431）等元件组成。当＋24V电压降低时，光祸PC2①脚电压降低。流过PC2①、②脚（发光二极管）的电流下降→PC2③、④脚（光敏三极管）内阻变大→U401的②脚（输出电压反馈端）电压上升→U401内部脉宽调制器输出的脉冲宽度增加→半桥功率开关管导通时间延长。输出电压升高。当输出电压升高时，其稳压过程与上述相反。C403、C404为TS2的尖峰脉冲吸收电容，防止在开关管截止时，TS2初级绕组感应的脉冲高压将它击穿。
