5. LED驱动电路

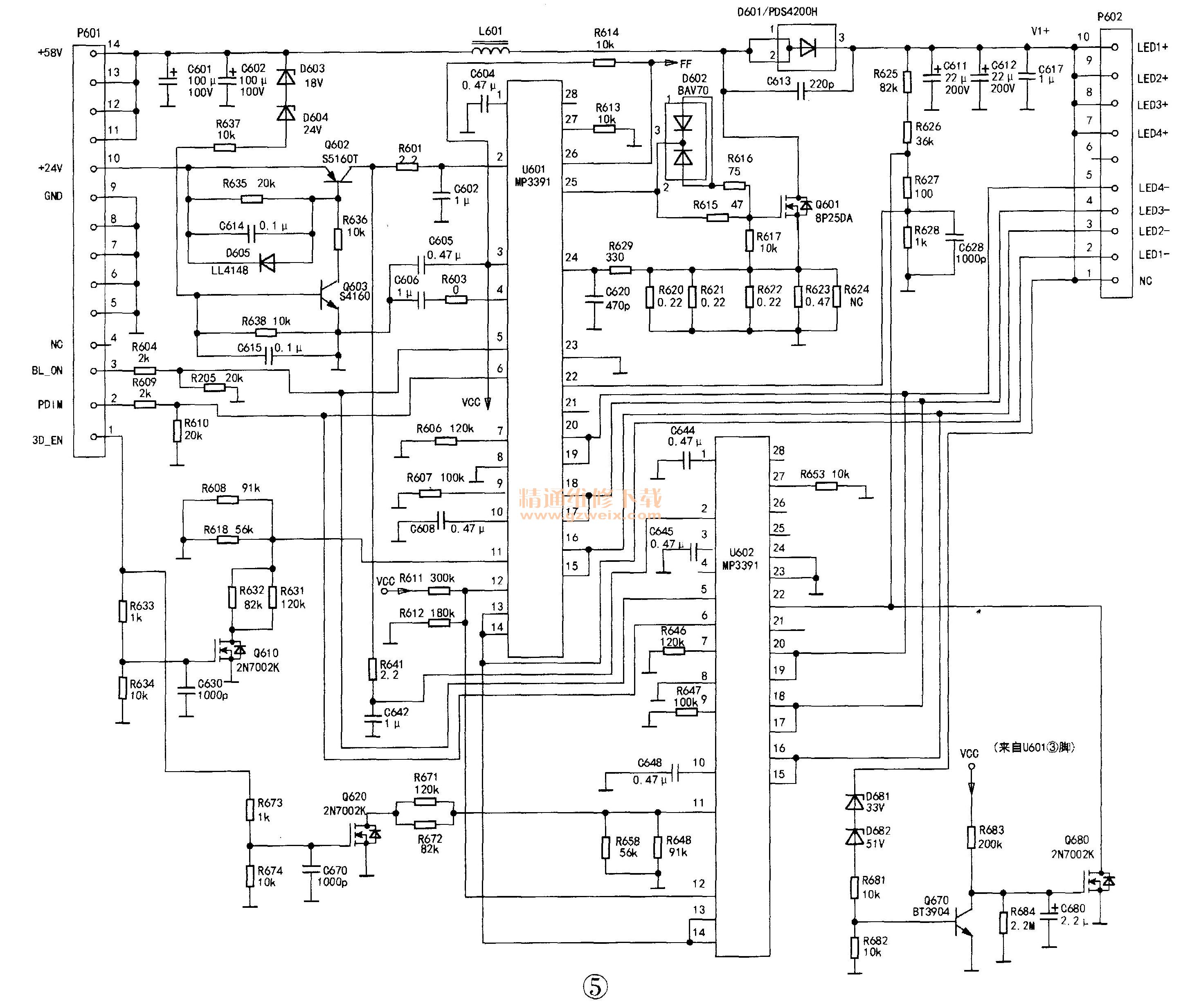

    在主电源工作后，输出的＋24V、＋58V电压分别加至LED驱动电路插座P601的⑩脚及11～14脚，如图5所示。另外，主板上MCU送出的3D使能信号3D_N、亮度调节信号P -DIM、背光点亮信号BL ON（实际为2D EN）也被分别送至P601的①、②、③脚。＋24V电压经过电源控制管Q602（S5160T）后，分别由R601、R641送至控制芯片U601、U602（MP3391）的电源端②脚；BL ON信号经R604送到MP3391的使能端⑤脚，MP3391内部的振荡电路开始工作，从MAP3391的25脚输出开关激励脉冲信号，开关管Q601工作于开关状态。当Q601截止时，与＋58V电源叠加，经升压二极管D601整流及C611、C612、C617滤波后，得到约＋105V（3D状态为＋115V）的V1＋输出电压，每路LED灯串中有33只大功率LED。该105V电压分为两路：一路送到LED灯串插座P602的⑦～⑩脚（四路LED灯串的＋端）；另一路送给分压电阻R625～R628，分压获得的取样电压送到MP3391的输出过压保护检测端22脚，及过压保护控制管Q680的漏极。LED灯串的一端流过插座P602的②～⑤脚分别送到MP3391的13～20脚，这些脚内部接的是背光亮度控制管的D极。当调大电视亮度时，主板送到P601的②脚的亮度控制信号电压升高→MP3391亮度控制端⑥脚电压升高→MP3391内部输送给亮度控制管的开关脉冲占空比增加。内部功率背光亮度控制管的导通程度增加→流过LED灯串电流增加→背光亮度增加。

    当进入3D模式时，由P601①脚送来的3D EN控制电压使Q610、Q620导通，MP3391的11脚对地电阻减小，此时流过LED灯串的电流约为560mA，背光电路消耗的功率约为61.8W；在2D模式时，在同一亮度控制电压下流过LED灯串的电流约为540mA，消耗的功率为58.8W。
