8．打印工具安装与调试

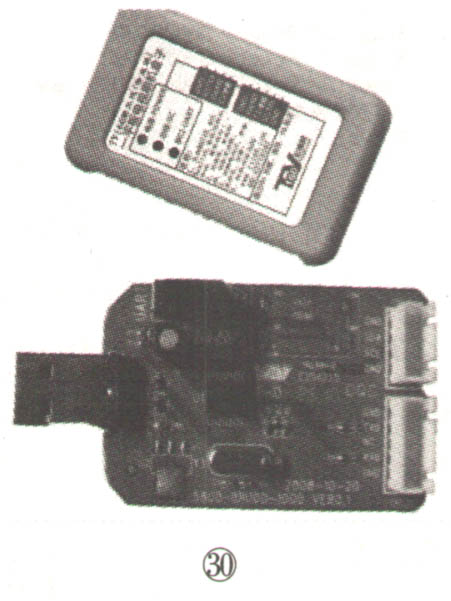

    打印工具如图30所示。

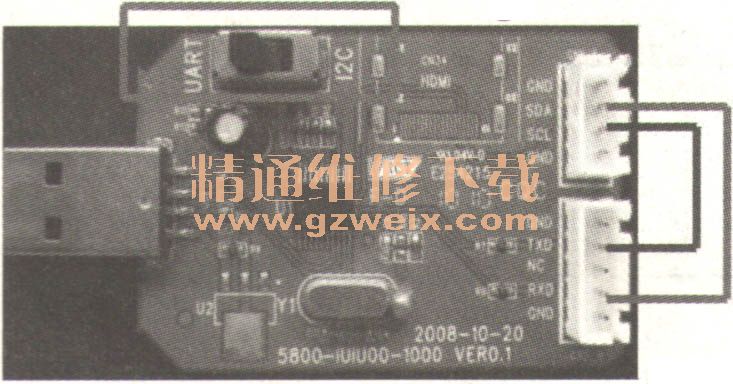

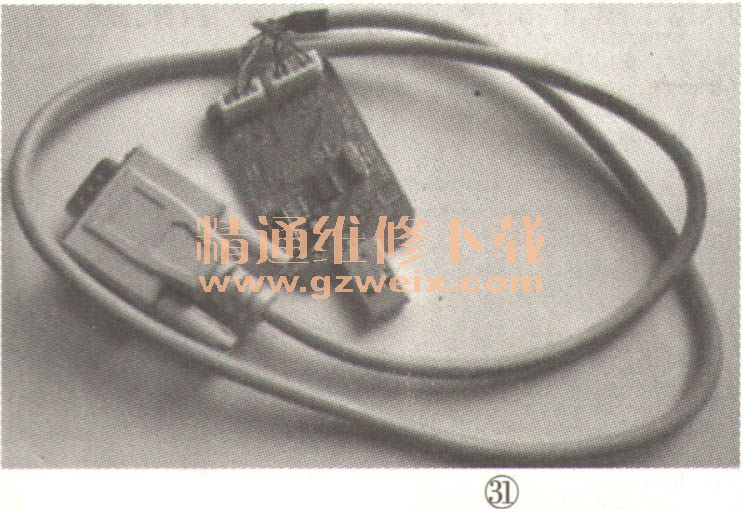

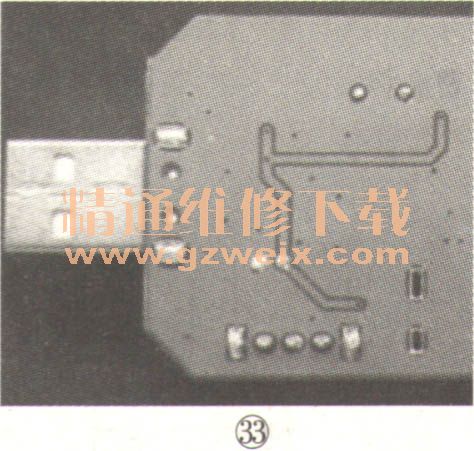

    升级小板实际上是一块USB转串口的转接板，如图31所示。通过它对主板的Flash进行烧写程序，就是利用它来建立电脑USB口和主板主芯片串口之间的通讯。当前我们采用的方案为CH341A升级小板和FT2232刷机盒子。左上角有个开关，查看打印信息时开关要打在UART一边，即左边，如图32所示；部分8M系列的主板需要把RXD-SDA、TXD-SCL相连，如图33所示，才能显示出打印信息，只要将开关拨到IIC端即可。

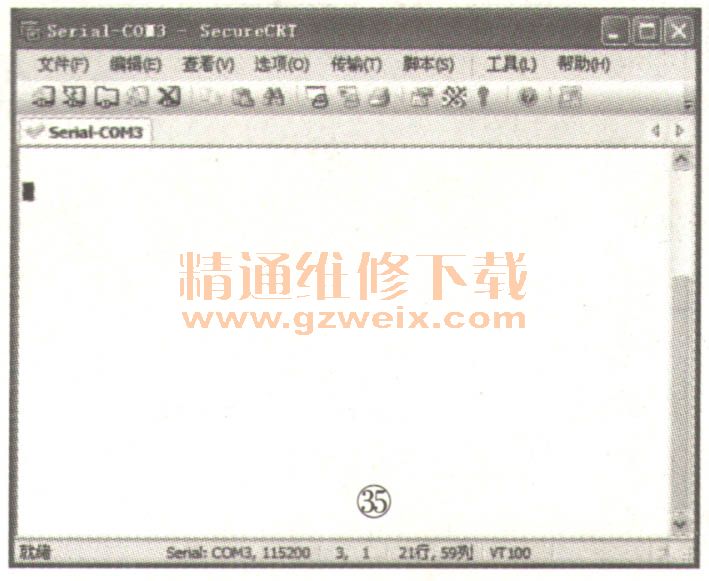

    常用的超级终端工具软件secure-CRT，图标如图34所示，这是一款很强大的软件，这款工具对我们的用处是亮化机器内部的工作状态，把内部运行状态，通过串口输出显示出来，如图35所示，方便我们确定故障点。
