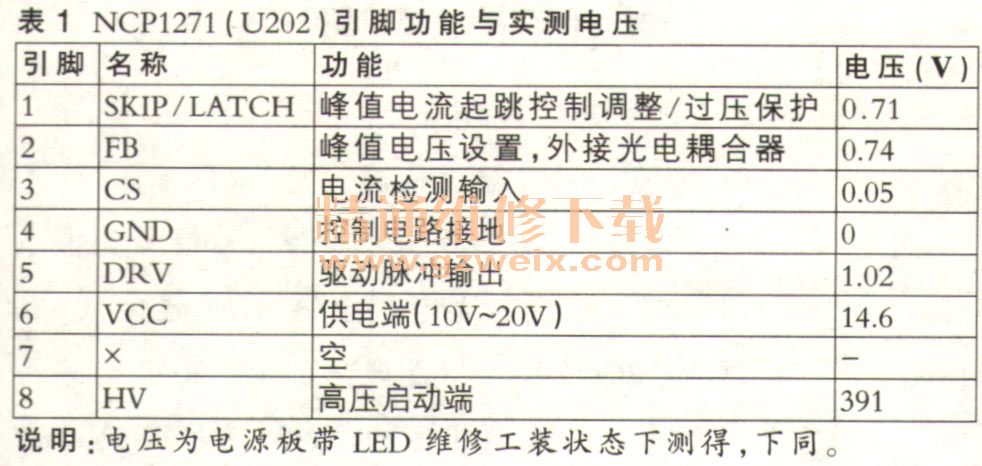

T301的⑧一16绕组产生的感应脉冲经D901、D902整流，C907～C912和L901滤波后，形成12.3V直流电压，为主板供电。U202的引脚功能与实测电压见表1。

    2.稳压电路
    当12.3V电压升高时，R913和R915、R917的分压也跟着上升，加到U901（TL431）的R极电压上升，U901的K极输入电流增大，N101内部的发光二极管发光强度增加，N101内部的光敏三极管等效电阻降低，U202的②脚输出电流增大，经内部电路处理后，PWM脉冲输出的占空比下降，Q101的导通时间减少，次级整流滤波后的电压下降。当12.3V降低时，其稳压过程与上述相反。
    C915和R914组成消谐振电路，防止U202进入谐振状态，避免稳压环路失控。C181是干扰信号吸收电路，防止干扰脉冲进入稳压回路引起电源自激，从而损坏电源。
    3．保护电路
   （1）短路保护
    当T301的次级输出短路时，N101内部的发光二极管不发光，光敏三极管截止，U202的②脚电压升高当②脚电压高于3V且持续130ms后，U202进入保护状态。

   （2）初级过流检测
    该电路主要由R156、8155、C177和U202的③脚内部电路组成。当初级电路过流时，流过Q101源极的电流增大，R156压降增大，U202的③脚电压升高，经内部电路处理后输出的PWM脉冲占空比下降，Q101的导通时间减小。
   （3）打喝保护
    在U202的⑧脚加有HV电压后，当U202的⑥脚降到9.1V时，将由辅助绕组提供供电电压，U202就会工作在打隔保护模式，⑥脚电压在5.8V～12.6V之间波动。

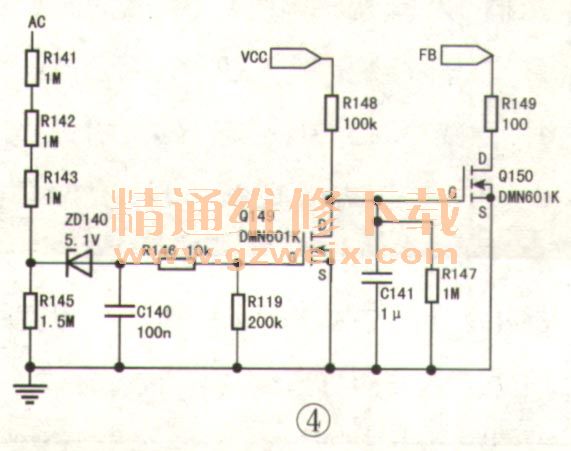

   （4）交流电压欠压保护该电图如图4所示。正常工作时，交流输入电压经R141～R143和R145分压后，5.1V稳压管ZD140反向导通，Q149饱和导通，Q15。因G极为低电平而截止，不影响U202的②脚电压。
    当输入的交流电压过低时，R141～R143和R145的分压不能使ZD140反向导通，则Q149截止，Q150饱和导通，U202的②脚电压低于0.8V、U202进入跳周期工作模式。
