（5）过压保护电路

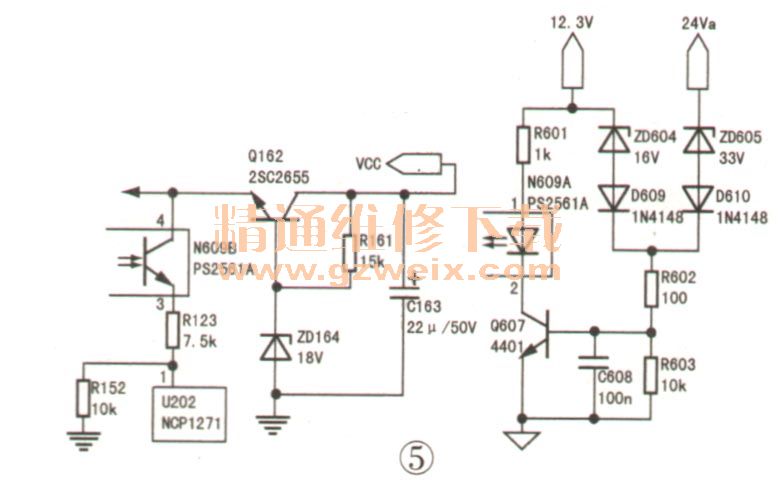

该电路如图5所示。正常工作时，ZD604截止，Q607因基极无电流输入而截止，N609内部的发光二极管不发光，对控制电路无影响。当12.3V电压大幅升高时，ZD604反向导通，Q607饱和导通，N609内部的发光二极管发光，N609内部的光敏三极管等效电阻降低，Q162输出的电压经N609、R123和R152分压后，加到U202的①脚，U202进入过压保护状态。
同理，当24V输出电压过高时，U202也会进入过压保护状态。
二、开／待机控制电路

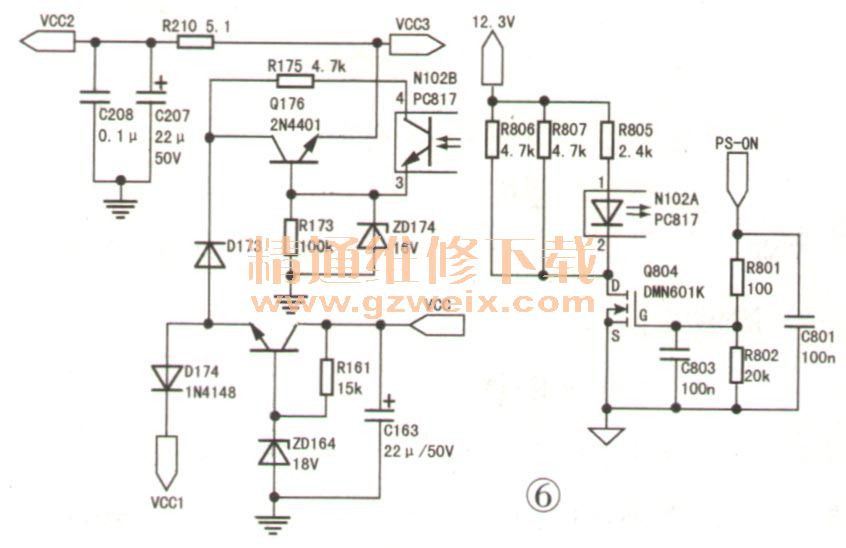

开／待机控制电路主要由Q804、N102、Q176及外接元器件构成，如图6所示。
待机时，主板送入的PS＿ON信号为低电平，Q804截止，光电耦合器N102截止，Q176截止，VCC3和VCC2电压为0V、PFC电路不工作。二次开机后，PS＿ON信号变成4.6V左右的高电平，Q804饱和导通，N102导通，Q176导通，输出12.8V电压VCC3，再经R210限流后变为VCC2，为U902的12脚供电，PFC电路进入工作状态。
