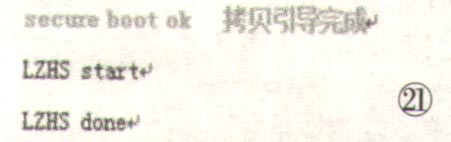

（8）拷贝引导完成，如图21所示。

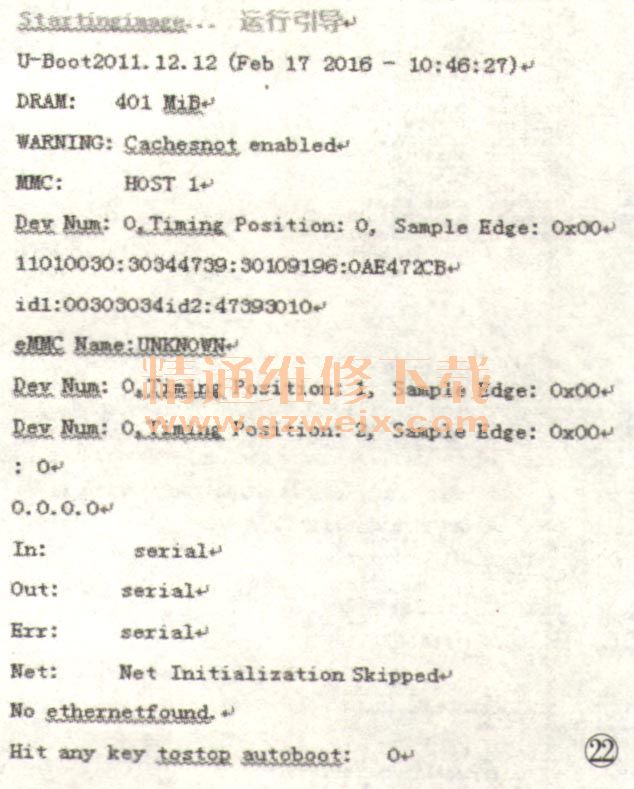

（9）运行引导，如图22所示。

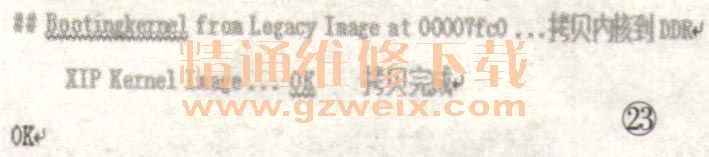

（10）拷贝完成，如图23所示。

   （11）加载内核，如图24所示。

   （12）内核加载完成，初始化开始，如图25所示。
    从整个软件架构来讲，加载完Linux内核后，引导就会移交控制权，即说加载完内核后引导才会停止运行。实际上，引导程序指引启动内核时，不管内核是否能正常启动，作为引导程序已不起作用了，所以，只要显示出启动内核的标志，即表示引导程序正常，也就是打印信息里面的“Starting kernel...”标志（目前主要芯片厂家的标志都是统一的）。因此，在实修中，只要看到这个标志，那么引导程序能正确。
    若“Starting kernel...”后，显示LOGO或出现LOGO后黑屏，则是主程序运行失败。对此，先通过U盘进行软件升级（若发现软件运行有问题，可用RT809H编程器先完全擦除FLASH，再重新写入），再检查硬件（DDR自身、DDR通讯、主芯片）是否损坏。
    另外，引导程序的节点检查也是一样，若显示DDR初始化失败，检查其相关电路；若显示EMMC初始化失败，检查其相关电路；若显示总线初始化失败，检查总线外接相关电路；若显示不能升级，检查升级标志是否出现。
    5.智能主板的控制台命令
    控制台命令是智能主板维修必须掌握的，它分为Boot Loader控制台和安卓控制台。
    Boot Loader控制台可执行擦空、强制升级、DDR自检、FLASH容量查询、串口打开／关闭等。
    安卓控制台可修改驱动、修改屏参。为什么要修改屏参呢？在屏坏换屏时，很多时候都没有一模一样的原装屏型号，基本是通过替换屏来完成的。但替换后，因屏厂家和参数可能不一样，会出现花屏、倒屏或灰屏等现象，所以，必须对参数做相应调整或更换逻辑板等才行。当然，也有部分替换屏后，通过修改硬件（更换主板或调试错误）还是不能正常显示的，必须要掌握安卓控制台才能修改屏参，实现更多屏替换的可能。
    主要芯片厂家控制台的进入方法如表2所示。
