3.稳压电路
    PFC电压经R214～PR216、R221、R、222、R230、R238和R239分压后，形成取样电压FB2，经8201（实际电路未装Q203，装有 0Ω电阻R201）加到U902的②脚，形成反映PFC输出电压高低的反馈信号。C215为干扰吸收电容，吸收送入②脚的高频干扰信号，防止稳压回路自激损坏Q202、Q204等器件。
    当交流输入电压变高或其他原因造成PFC电压升高时，经分压取样网络加到U902②脚的电压也跟着升高，IC内部误差放大器表2 NCP1631（U902）引脚功能与实测电压输出的电压下降，即⑤脚电压下降，经C209、R212、C214补偿后，14脚和11脚输出的脉冲占空比下降，Q202和Q204的导通时间缩短，L203和L204的储能减小，PFC电压下降，从而达到稳压的目的。当PFC输出的电压降低时，稳压过程与上述过程相反。
    4．保护电路
    （1）过压保护（OVP）
    PFC电压先经8214 - P、216、8221、R222、R230、8238和8239分压，再经8223和R233分压，送入U902的⑧脚。若PFC电压升高，U902的⑧脚电压也跟着升高。当⑧脚电压超过预定电压（Vref）时，内部OVP比较器动作，关闭14脚和11脚信号输出，Q202和Q204截止。
    （2）欠压保护（UVP）／开环保护
    若PFC电压降低，U902的⑧脚电压也会跟着降低。当稳压环路开路时，U902的⑧脚无取样电压输入。当IC内部UVP欠压比较器检测到⑧脚的电压低于Vref的12％时，UVP欠压比较器动作，关闭14脚和11脚信号输出，Q202和Q204截止。
    （3）外部保护锁定
    U902芯片内部预设有一个电压比较器，负端接Vref电压，正端接LATCH信号输入。当U902的⑩脚电压高于Vref电压时，比较器动作，关闭14脚和11脚信号输出，Q202和Q204截止。本机未使用此功能。

    四、主电压产生电路

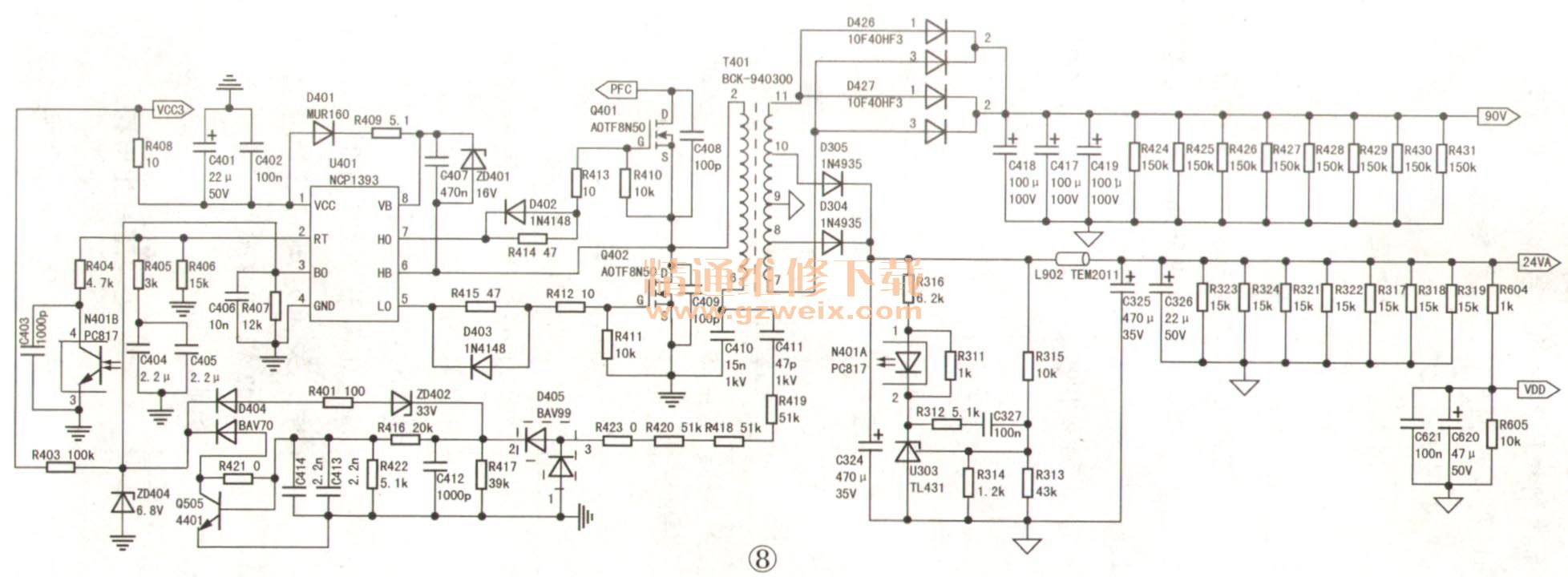

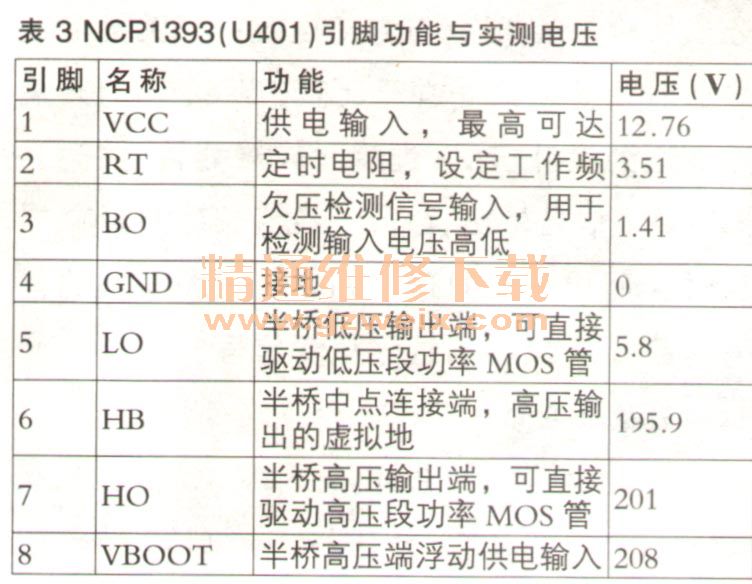

    该板主电压电路采用安森美公司生产的谐振控制芯片NCP1393 （U401）作为初级控制器，如图8所示。NCP1393是一种自振荡高压MOSFET管驱动器，内置高压半桥驱动器和振荡器，采用安森美专有高压技术，驱动器耐压高达600V，其引脚功能与实测电压见表3。



    1．功率转换电路
    二次开机后，U401的①脚得到VCC3供电，经100ms延时后，振荡电路开始工作，从⑤脚和⑦脚输出同频半桥驱动信号。当③脚输出高电平信号、⑦脚输出低电平信号时，Q402饱和导通、Q401截止，谐振变压器T401的初级感应电压通过Q402的D、S极到地，C410放电；反之，Q401饱和导通、Q402截止。PFC电压经Q401的D、S极， T401的初级及谐振电容C410到地，T401储能，感应电压为②＋、⑥－。

    T401的次级⑧-⑨、⑩-⑨绕组产生的感应电压经D304、D305整流后，送入由C324、L902和C325、C326组成的LC滤波器滤波，形成24VA电压，为主板和LED驱动IC供电。R317～R319、R321～R324为泄放电阻。
    T401的次级⑩-⑨、⑦-⑨绕组产生的感应电压经D426、D427整流及C417-C419滤波后，形成约90V电压，为LED驱动电路供电。
    2．稳压电路
    当24VA电压升高时，R313和R315、R314的分压升高，即U303的R极电压升高，U303的K极输入电流增大，流过N401内部的发光二极管电流增大，U401的②脚电压下降，U401输出脉冲占空比下降，Q401和Q402导通时间缩短，T401储能减小，24VA电压降低。当24VA电压降低时，其稳压过程与上述过程相反。
    3．保护电路
    （1）vcc欠压保护
    VCC3电压经R403和R407分压后加到U401的③脚，与内部的BO比较器负端接入的VrefBO（设定为1V）电压进行比较，当BO脚电压大于1V时，输出BO＿OK信号，电路正常工作。若VCC3下降，当BO脚电压低于1V时，比较器翻转，关闭驱动信号输出。
    （2）过载保护
    T401的⑥脚脉电压经C411、R41 S - R420、R423取样、D405整流得到一个直流电压。正常工作时，该电压未达到33V、ZD402截止，对电路无影响。当T401的⑥脚脉冲电压大幅升高时，D405整流所得电压超过ZD402的稳压值，ZD402导通，经R401、D404加到U401的③脚。当③脚电压达到2V时，内部比较器自锁，关闭驱动输出。
