二、灯泡检查法

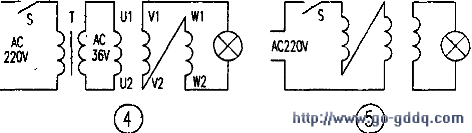

    准备一台220V／36V降压变压器，并按图4接线（小容量电动机可直接接220V交流电源）。闭合开关S，如灯泡亮，表明两相绕组为头尾串联，在灯泡上的电压是两相绕组感应电动势的矢量和。如灯泡不亮，表明两组绕组为尾、尾或头、头串联，作用在灯泡上的电压是两相绕组感应电动势的矢量差。

　　将检查确定的线头作好标记。将其中一相与接36V电源一相对调重试，以此确定三相绕组所有头、尾端。

　　灯泡检查法还可按图5接线，这样直接简单。合上开关S，如36V灯泡亮，表示接220V电源两相绕组为头、尾串连。如灯泡不亮。表示两相绕组为头、头或尾、尾串连。

　　将检查确定的线头作好标记，将其中一相与接灯泡一相对调重试，以此确定三相绕组所有头、尾端。
