电梯开门过程：经微机识别到电梯在本层平层位置，处于关门状态，电梯无运行指令，而后微机经逻辑运算发出开门信号，即微机经电路板的缓冲器Z101A1发出开门信号→101A1继电器得电→101开门缝电器得电→可控硅FLS的触发电路导通双向可控硅FLS向右导通→Dl→Rl→R3→门电动机A转子电流由左向右流通→门电动机正转。开门过程分两个阶段，第一个阶段电流经R5、D3分流，因分流电流较小，开门速度较快；第二阶段行程开关14接通，电流经电位器R4的D3. 14号→14行程开关与R5并联又分流一部分电流，总分流电流加大，流经电动机转子电流减小，开门速度减小，直到开门到位开关被撞开，微机发出停止开门信号，101A1失电，开门停止。

　　关门过程：乘客进入轿厢内选某层后，经延时或按动关门按钮，微机输出接口2102A1输出缓冲器→关门继电器102得电→可控硅FLS的触发电路导通→双向可控硅FLS向左导通→电动机转子A右→转子A左→R3→R2→D2→FLS→电源，电动机反转，实现轿厢关门。关门过程速度不同，开始关门时由R5分流，关门速度较快，行程开关24接通时．R4与R5并联分流，关门速度减慢，关门到位开关被撞开时，微机识别到关门到位信号，才可发出电梯启动信号。电梯启动过程微机维持关门信号，直到电梯平层开门前断开关门信号，防止电梯运行过程误开门动作。

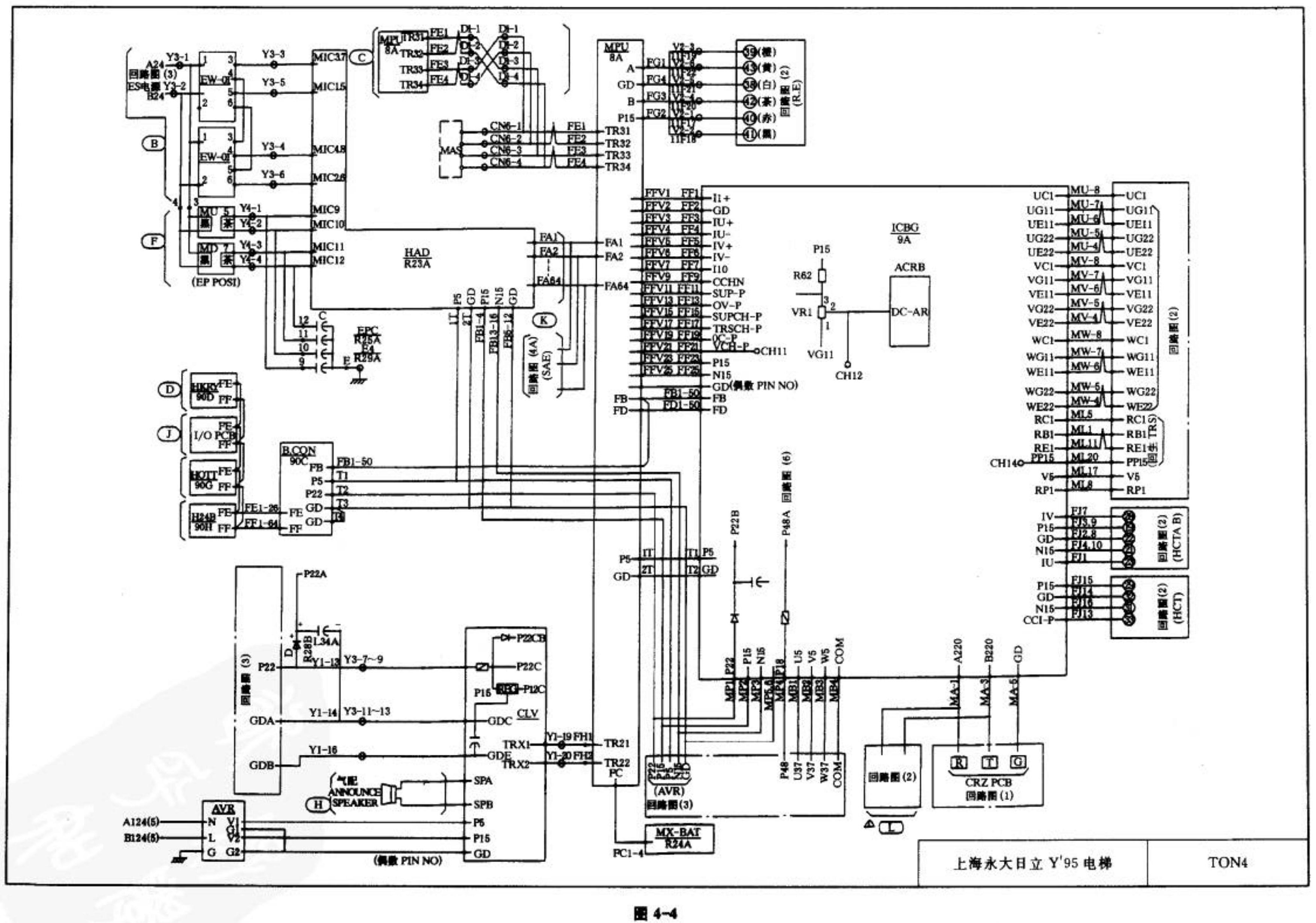

　　如下图所示：
