交流110V电源ADR110、BDR110→熔断器Fl-5A→整流器BD1→贮能电容器C2→逆变器→专用变频电动机MOTOR。

　　电动机同轴带动的脉冲发生器ENCODER可检测电动机运行速度，构成速度闭环控翩和旋转方向确认。开门关门信号同样是由微机发出后ROLS，RCLS开关门接点得电，输入变频器，由逆变器改变电动机的运行方向，即改变门电动机的开门关门。开关门到位信号输入到微机输入缓冲器XOLS、XCLS，作为微机识别门机状态条件。门机的开关门速度由变频器设置的速度曲线完成。

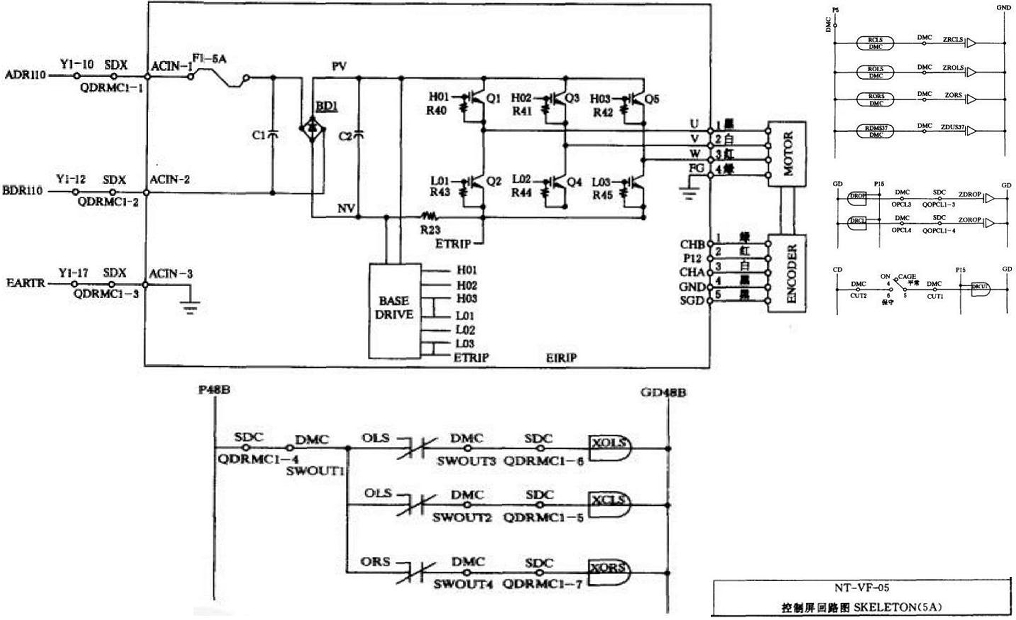

     如下图所示：
