(3) 1-2相励磁法

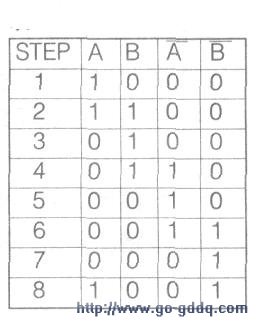

为1相与2相轮流交替导通。因分辨率提高,且运转平滑,每送一励磁(3) 1-2相励磁法为1相与2相轮流交替导通。因分辨率提高,且运转平滑,每送一励磁信号可走0.9度,故亦广泛被采用。若欲以1-2相励磁法控制步进电动机正转,其励磁顺序如表所示。若励磁信号反向传送,则步进电动机反转。
二、电路原理

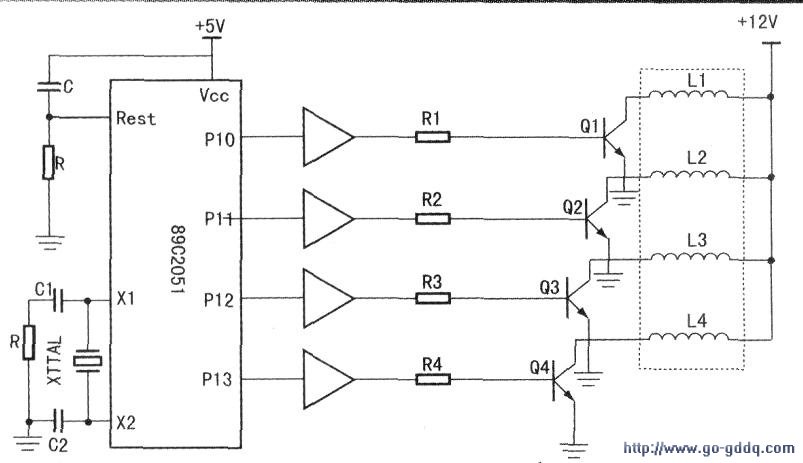

由步进电动机的驱动原理可知,要想使步进电动机进行正常运转,必须对每相绕组中的电流进行顺序切换,由脉冲信号控制驱动电动机。故调节脉冲信号的频率便可改变步进电动机的转速。利用单片机很容易满足步进电动机的工作条件,且易于控制。在此以AT89C2051为例进行说明。电原理图如下图。
三、程序设计步

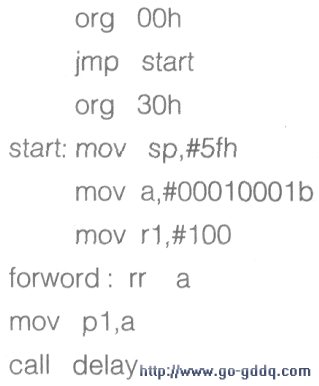

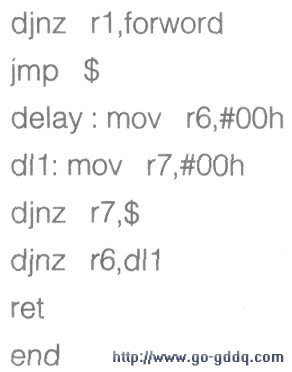

进电动机的负载转矩与速度成反比,速度愈快负载转矩愈小,当速度快至其极限时,步进电动机即不再运转。所以在每走一步后,程序必须延迟一段时间。在图2中,步进电动机由89AT2051的Pl.O-P1.3控制。程序以1相励磁法令步进电动机转动180。后停止为例,加以说明。
通过对步进电机工作原理分析,利用极易得到的步进电机进行实际试验,既能充分利用废弃物品,又能解决实验器材的紧缺,对于实际操作者是一种不错的选择。
