背光控制电路主要由IC701 （ OZ9939）内外部电路构成，在主电路板的控制下启动工作，向高压形成电路输出两路驱动脉冲信号，并具有过电压、过电流保护功能。

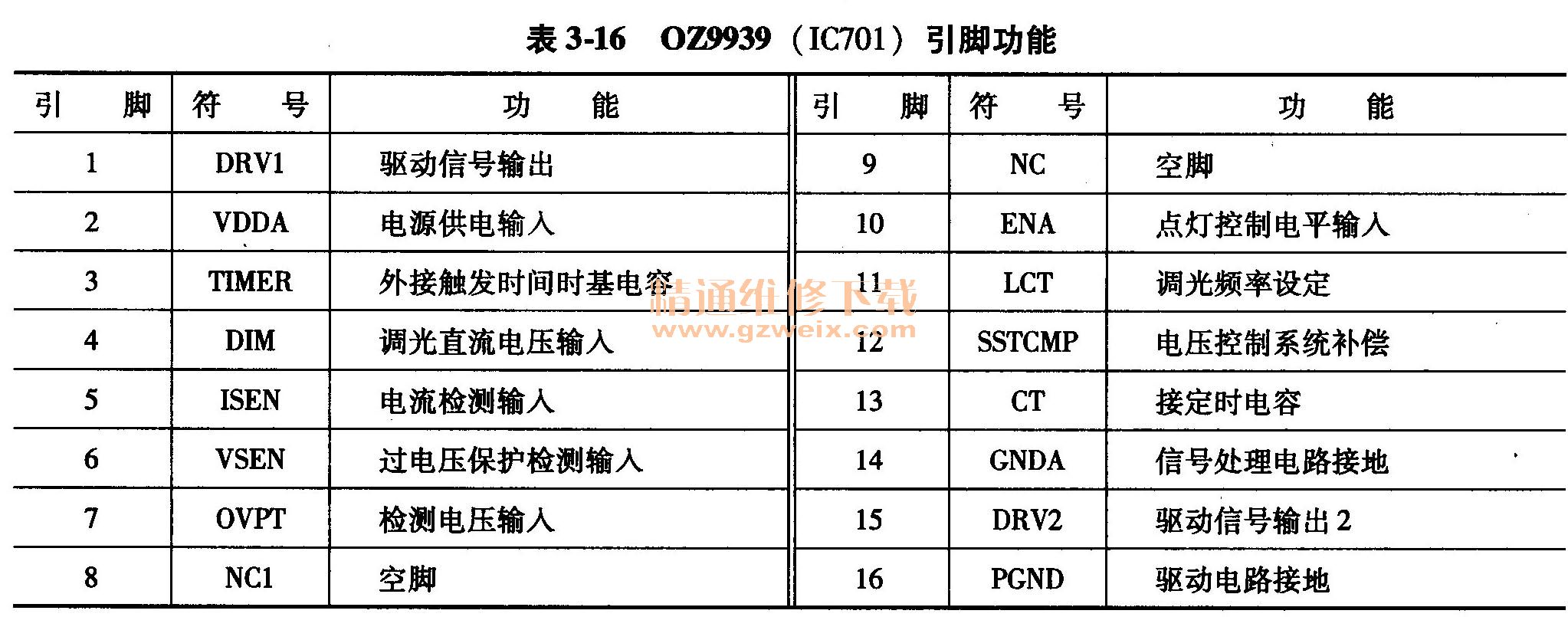

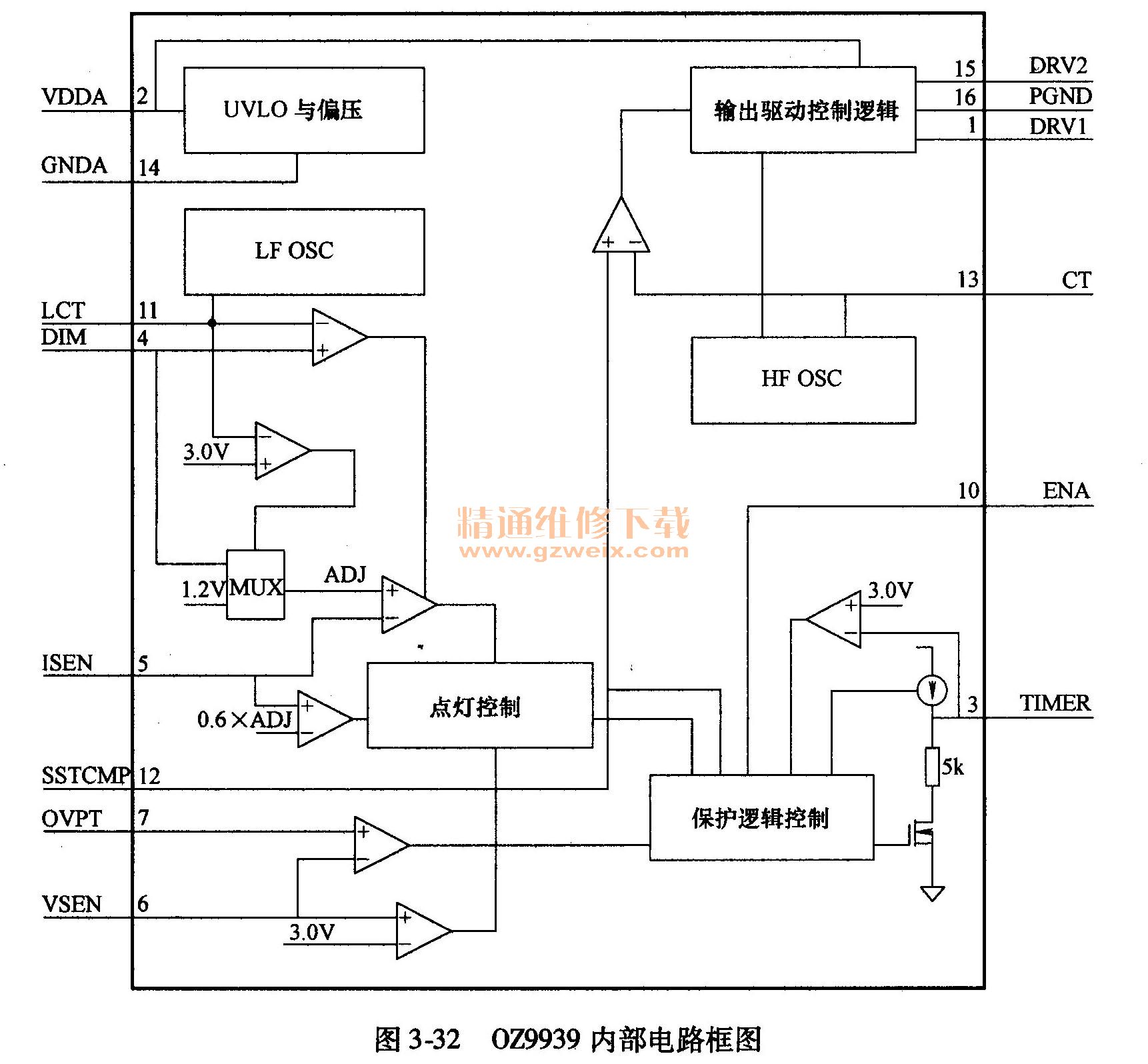

OZ9939是凸凹公司推出的用于液晶产品背光控制检测电路，内部电路框图如图3-32所示。利用OZ9939组成的液晶高压板具有效率高、适应电压范围宽、调光范围宽、过电压、过电流保护等优点。OZ9939引脚功能见表3-16。
1．背光灯开启电路
电源板输出的＋12V/2. 5A电压经输入连接器XS701的1, 2脚送入高压板电路，然后分为两路：一路直接送给高压形成电路；一路经Q701, ZD701组成的稳压电路产生5V的VDD电压，送给振荡激励控制电路，为其提供电源。
遥控开机后，主板微处理器输出的ON/OFF高压板高电平开启指令从连接器XS701的3脚输入高压电路，向N701 （OZOZ9939 ）的10脚ENA提供点灯控制电压，OZ9939内部振荡电路开始启动，经内部处理后从1、15脚输出DRV1和DRV2的PWM脉冲信号，送到高压形成电路的两个复合MOSFET。
2．背光灯高压形成电路
背光灯高压形成电路主要由复合MOSFET Q702、Q703和升压变压器T701、T703组成。其中Q702和T701组成上部的升压电路，升压后的交流电压经连接器XS750, XS751与背光灯管相连接；Q703和T703组成下部的升压电路，升压后的交流电压经连接器XS752、XS753与背光灯管相连接。
Q702, Q703是复合MOSFET，内含两个MOSFETo OZ9939的1脚和15脚的激励脉冲分别送到Q702, Q703内部两个MOSFET的栅极，内部的两个MOSFET先后导通，在T703、T701一次绕组产生交变电流，在T703、T701的二次7-8高压绕组产生交流高压，升压后为背光灯供电。
（二）保护与调整电路
1．背光灯电流反馈电路
电流反馈电路由D701、D702、D752、D753等组成，将检测电压送到OZ9939的5脚（电流检测输入端）和7脚（检测电压输入端）。D701对输出连接器XS750的L端灯管电流进行检测；D752对输出连接器XS751的L端灯管电流进行检测；D753对输出连接器XS752的L端灯管电流进行检测；D702对输出连接器XS753的L端灯管电流进行检测。当背光灯电路发生故障，背光灯管电流不正常，输入到5、7脚的电流检测电压异常时，OZ9939停止振荡，达到保护的目的。
2．背光灯电压反馈电路
升压变压器T701二次高压过电压保护电路由分压电路C751、C752、R750、R751、R752、R753和整流电路D750组成；升压变压器T703二次高压过电压保护电路由分压电路C754、C755、R754、R755、R756、R757和整流电路D751组成。两个过电压检测电路整流后在C712、R713两端形成的检测电压，送到OZ9939的6脚（过电压保护检测输入端）。当T701、T703的二次输出电压异常时，送到OZ9939的6脚检测电压异常，OZ9939停止振荡，达到保护的目的。
3．背光灯亮度调整电路
电源板的输出连接器XS701中4脚为调光电压输入端，输入的直流电压经R702送到控制芯片OZ9939的4脚，以调整1、15脚输出的激励脉冲，实现对背光灯管亮度的调整。
4．供电欠电压保护电路
供电欠电压保护电路如图3-31下部所示。该电路由分压电路ZD702, R720和晶体管Q704, Q705组成，对电源为高压板提供的12V/2. 5A的VIN电压进行检测。12V/2. 5A的VIN供电电压正常时，将9. 1 V稳压管ZD702击穿，Q704经R721获得正向偏置电压而导通，Q705截止，对控制芯片OZ9939的10脚电压不产生影响；当12V/2. 5A的VIN供电电压低于9. 1 V时，ZD702截止，Q704截止，Q705导通，将OZ9939的10脚电压拉低，OZ9939内部关闭PWM脉冲输出，高压板电路停止工作，实现供电欠电压保护。
四、高压板电路故障维修
康佳KIP060I02-01电源＋高压二合一板高压板电路发生故障，主要引发开机黑屏幕故障，可通过观察待机指示灯是否点亮，测量关键点电压，解除保护的方法进行维修。
（一）检测高压板电路
高压板电路发生故障，主要引发有伴音、黑屏幕故障：一是背光灯始终不亮，液晶屏始终为黑屏幕，多为高压板电路故障，主要检查高压板的工作条件和高压板电路；二是液晶屏开机瞬间背光灯点亮，然后熄灭，主要检查保护监测电路、背光灯管和高压形成电路。
1．检查高压板工作条件
当高压板不工作时，首先测量高压板的工作条件。为了测量方便，可通过测量输入连接器XS701电压判断故障范围：一是测量1, 2脚的＋12V/2. 5A供电是否正常；二是测量3脚的ON/OFF高压板开启电压是否正常；三是测量4脚的DIM-IN亮度调整电压是否正常；四是测量5V稳压电路Q701的发射极或N701 （0Z9939 ）的2脚有无5V供电电压。
如果＋12V/2. 5A供电不正常，检查电源板供电电路；如果ON/OFF和DIM-IN电压不正常，检查控制系统电路；如果Q701的发射极无5V供电输出，检查以Q701、ZD701为核心的5V稳压电路。
2．检测高压电路
测量N701 （0Z9939）的1、15脚有无脉冲电压输出，有条件的测量其输出波形有无和是否正常，如果OZ9939的1、15脚无脉冲电压输出，故障在以OZ9939为核心的振荡驱动控制电路，否则故障在高压板高压形成电路中。
（二）保护电路维修
当高压板电路发生过电流、过电压故障时，出现背光灯亮一下就灭的故障现象。维修时，可采取测量关键点电压，判断是否保护和解除保护，观察故障现象的方法进行维修。
1．根据故障现象．判断是否保护
如果开机的瞬间，有伴音，显示屏亮一下就灭，则是高压板保护电路启动所致。如果背光灯灯管亮后马上就灭，则是过电流保护所致；如果灯管亮1s后才灭，则是过电压保护所致。
2．测最关键点电压，判断是哪路保护
高压板过电压保护电路主要对OZ9939的6脚电压进行控制，当过电压保护电路启动时，过电压保护检测电路向6脚送入高电平，OZ9939内部保护电路启动，关闭1、15脚输出的脉冲，高压板电路停止工作，实现过电压保护。
高压板电流平衡保护电路对OZ9939的5、7脚电压进行控制。当电流反馈电路监测电压异常时，OZ9939的5、7脚电压拉低；OZ9939内部保护电路启动，关闭1、15脚输出的脉冲，高压板电路停止工作，实现过电压保护。
供电欠电压保护电路对OZ9939的10脚电压进行控制，欠电压保护电路启动时，将10
脚电压拉低，OZ9939停止工作，实现欠电压保护。
检修时，可在开机后保护前的瞬间通过测量OZ9939的6、5、7、10脚电压判断保护电路是否启动。如果6脚电压异常，则可判断是电压反馈电路引起的保护；如果5, 7脚电压异常，则可判断是电流反馈电路引起的保护；如果10脚电压异常，则可判断是欠电压保护电路启动。
例3-21：开机黑屏幕，指示灯不亮。
分析与检修：首先测量电源板提供的12V/2. 5A供电，如果无12V/2. 5A供电，一是检查电源板供电电路是否发生故障；二是检查高压板电路是否发生短路故障，特别是检查开关管Q702、Q703，升压变压器，高压输出端的电容是否击穿短路。经过上述检查，发现高压板电路无12V/2. 5A供电，断开高压板供电，测量开关电源输出电压恢复正常，说明故障在高压板电路，检查发现Q702击穿。更换后，故障排除。
例3-22：开机有伴音，黑屏幕，指示灯亮。
分析与检修：指示灯亮，说明开关电源正常，有伴音，但液晶屏不亮，仔细观察背光灯管根本不亮。
检查高压板的工作条件：12V/2. 5A供电正常，但Q701的发射极无5V电压输出，检查5V稳压电路，发现电阻R704烧断，稳压管ZD701击穿。更换R704, ZD701后，故障排除。
例3-23：开机黑屏幕。指示灯亮。
分析与检修：指示灯亮，说明开关电源正常，有伴音，但液晶屏不亮，仔细观察背光灯管在开机的瞬间点亮，然后熄灭。
检查高压板的工作条件正常，判断是保护电路启动引起。根据维修经验，当灯管之一损坏时，由于灯管电流发生变化，容易引起保护电路启动。拆开电视机，发现一只灯管在开机的瞬间不亮，而其他灯管在开机的瞬间点亮后熄灭。更换不亮的灯管后，故障排除。
