电源部分集成电路FSC-WO765，输出＋ 12V电压；高压板电路部分采用OZ9939和两只复合MOSFET（开关管）组合，为4只背光灯管提供高频交流电源。
一、电源电路工作原理

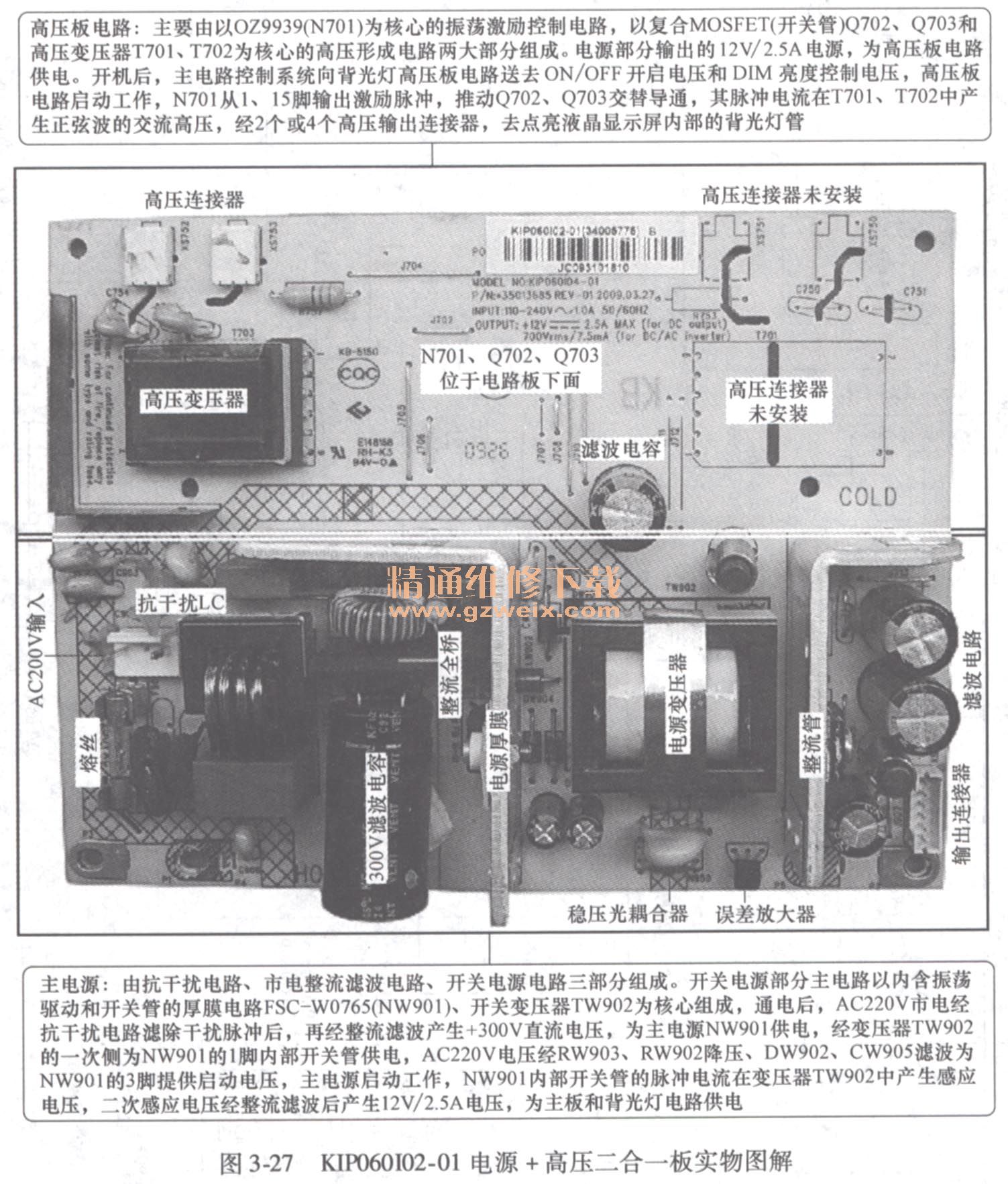

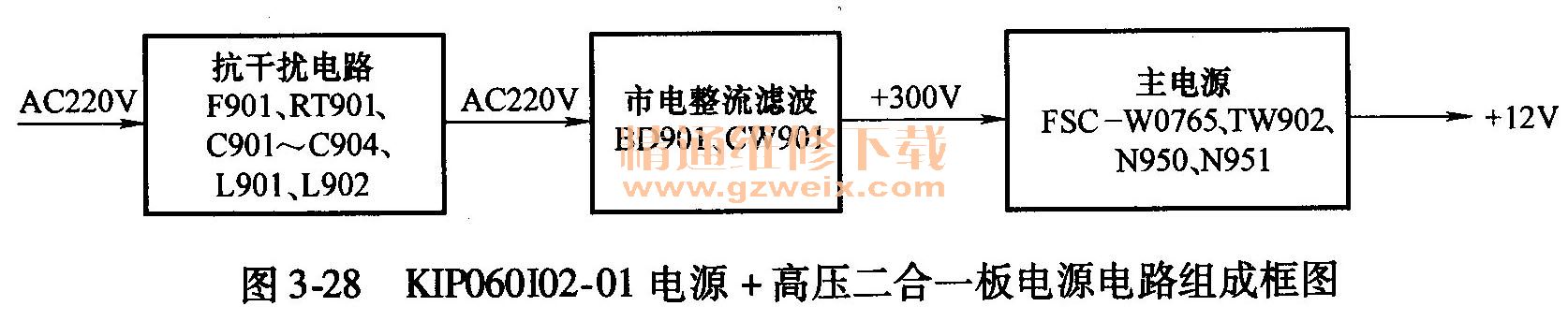

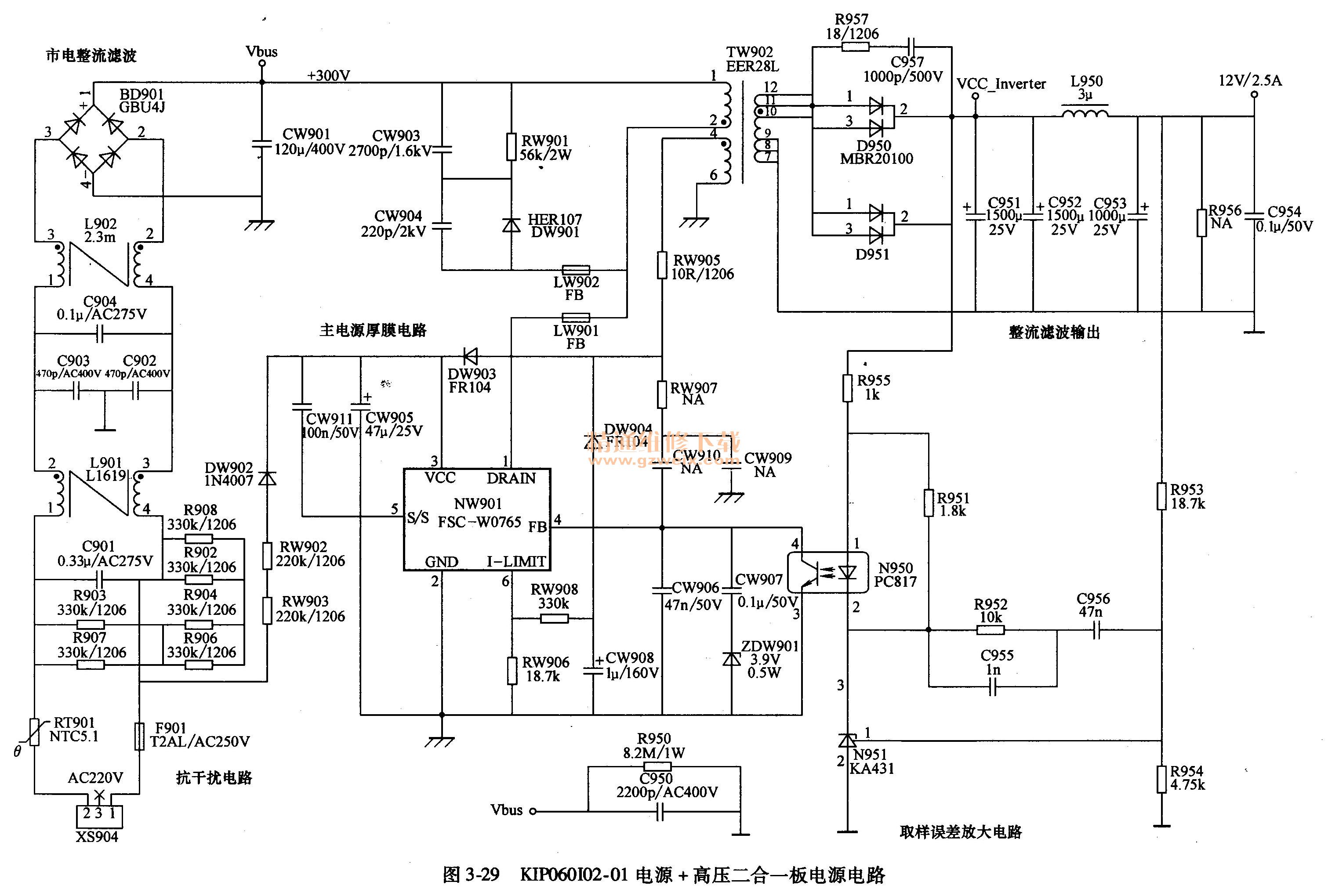

康佳KIP060I02-01电源＋高压二合一板实物图解如图3-27所示；电源电路组成框图如图3-28所示；电源电路如图3-29所示。采用新型电源厚膜电路FSC-W0765，没有PFC电路和副电源，电路简单可靠，输出＋12V/2. 5A的电压，一是为主电路板供电；二是为背光灯电路供电。
1. FSC-W0765简介

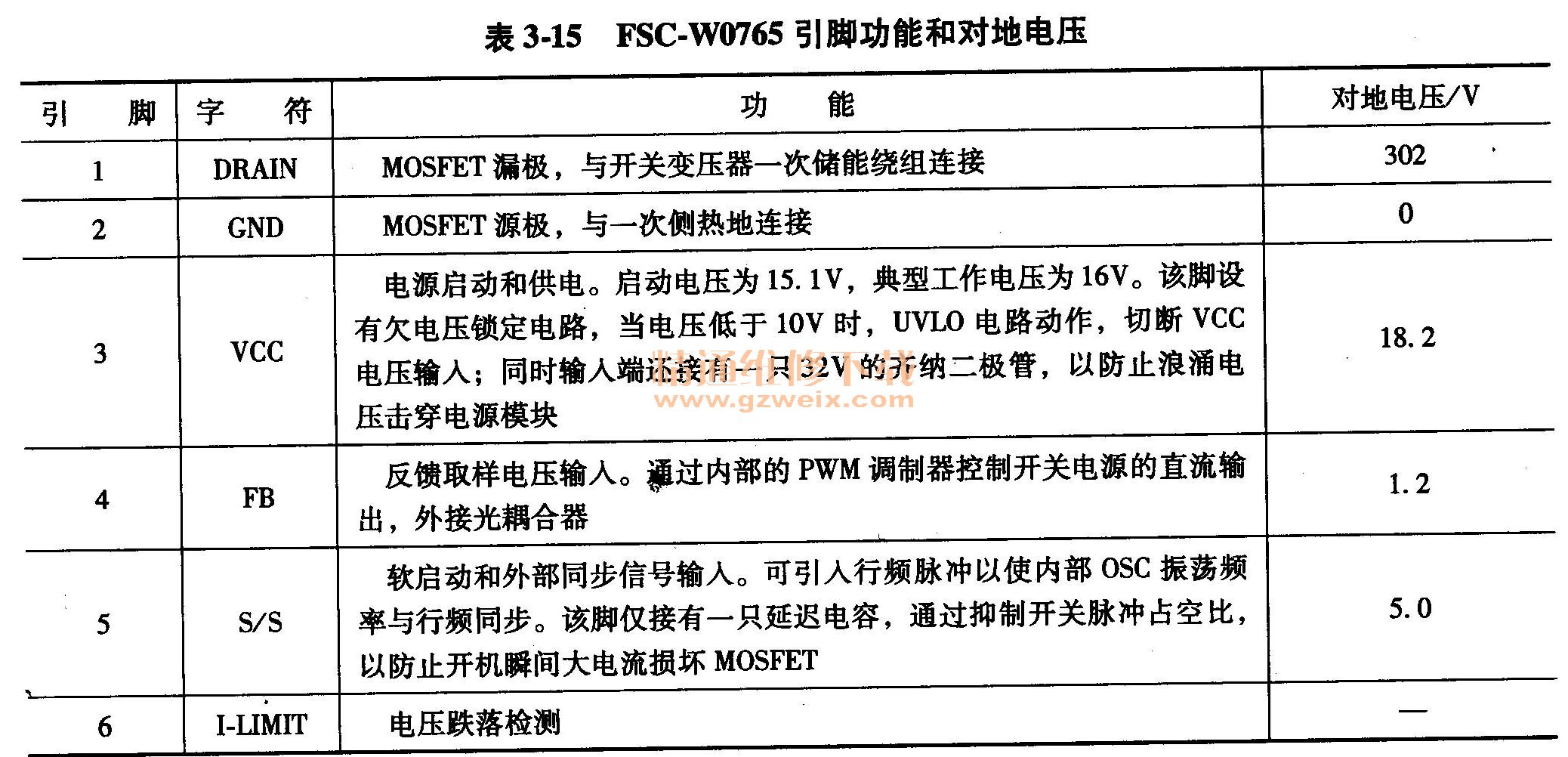

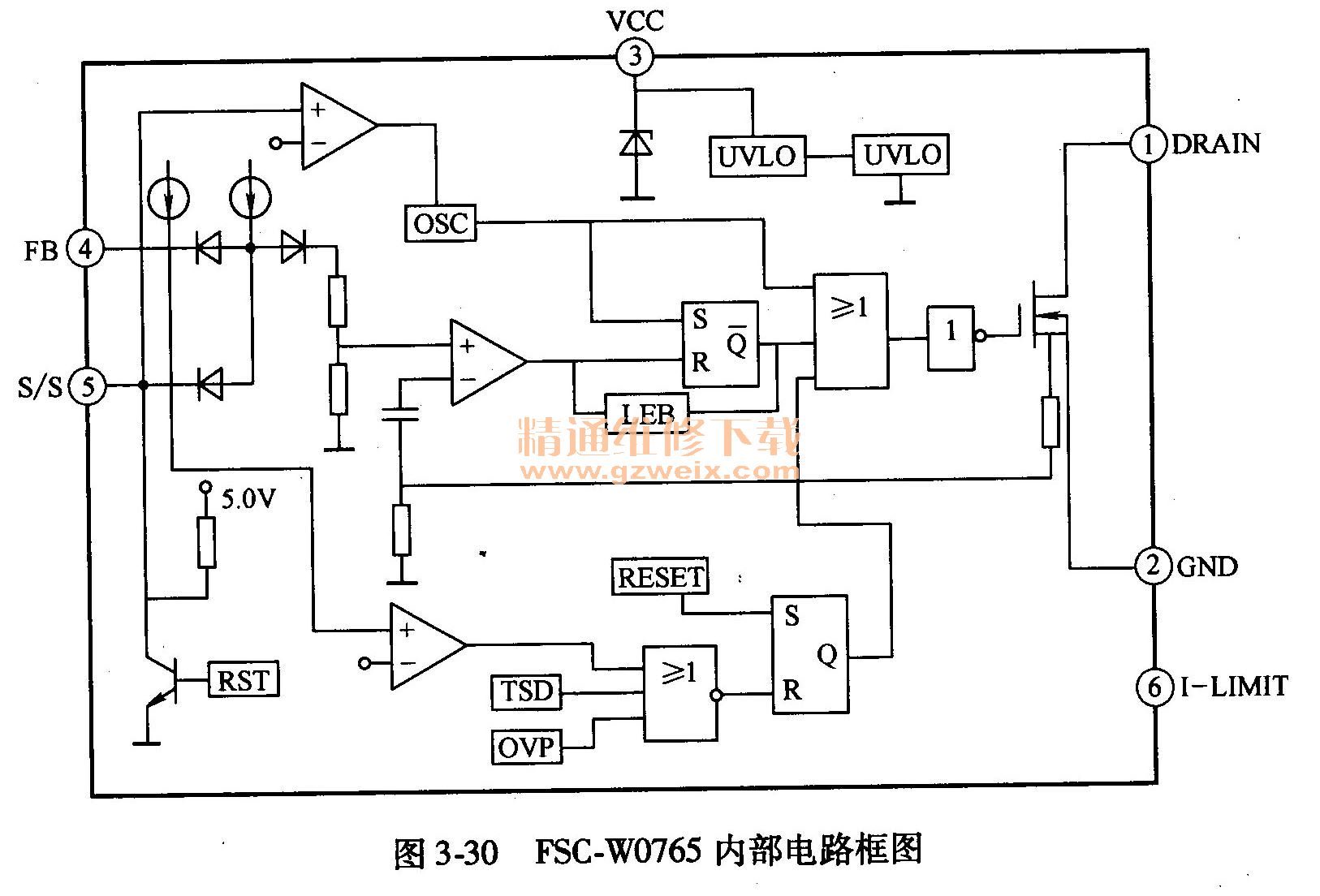

FSC-W0765是PWM控制芯片／大功率MOSFET的复合电源芯片，内部包括基准电压源、振荡器、PIM调制器、RS触发器、驱动级、MOSFET输出级以及过电流、过电压、欠电压和过热等完善的保护功能。其内部电路框图如图3-30所示；引脚功能和对地电压见表3-15。
2．启动工作过程
接通电源主开关，AC220V市电经熔丝F901后，由C901、L901、C902、C903、C904和L902组成的共模抗干扰滤波电路滤除干扰脉冲，再经全桥BD901整流、CW901滤波，得到约＋300V的直流电压，通过开关变压器TW902的一次1-2绕组加到电源模块NW901（FSC-W0765）的1脚，为内部MOSFET的漏极供电；同时AC220V市电电压还经启动电路RW903、RW902、DW902降压整流向NW901的3脚外部CW905充电，当3脚上的电压充电到15．1V时，内部基准电压源启动供电，由恒流源对内置电容充放电，产生OSC振荡脉冲，经主控门和驱动级放大后，激励内部MOSFET同步进入饱和导通和截止状态，其开关电流在TW902的各个绕组产生感应脉冲电压。
其中TW902的4-6绕组感应脉冲由DW903, CW905整流滤波，得到＋18V直流电压，加到NW901的3脚，替换下启动电路，为内部的控制电路和驱动级供电。TW902的7/8/9-10/11/12绕组产生的感应脉冲经D950、D951整流，C951、C952、L950、C953组成的二形滤波器滤波，得到＋12V直流电压。
3．稳压控制电路
稳压控制电路由取样误差放大电路N951 （ KA431）、光耦合器N950和NW901的4脚内部电路组成。KA431是精密基准电压源，在PWM环中作为外部误差放大器，通过对＋12V直流输出取样检测，将＋12V电压的变化转换成光耦合器发光管光电流的变化，再控制NW901的4脚反馈电压来调整开关脉冲宽度，通过改变MOSFET的导通时间使TW902的1-2绕组中转换的能量增多或减小，维持＋12V稳定不变。
如果交流电压变化或负载变化引泡直流＋12V输出下降，则由R953和R954分压取样加到N951控制1脚的电压降低，与内部2.5V基准电压比较后，输出误差电压减小，N951的3脚电压升高，流过N950内发光管的光电流减小，N950次级光敏晶体管集射结内阻增大，NW901的4脚反馈电压升高，经PWM比较后，R-S触发器Q端输出方波脉冲宽度增大，末级MOSFET的导通时间延长，TW902的1-2绕组储存能量增多，＋12V电压回升到设定值。反之，N951控制1端电压升高，流过N950内发光管的电流增大，将NW901的4脚电压拉低，内部R-S触发器Q端输出方波脉冲宽度变窄，MOSFET的导通时间缩短，TW902的1-2绕组储存能量减小，＋12V电压下落到设定值。
4. FSC-WO765保护电路
过电压、欠电压保护：电源厚膜电路FSC-W0765内部设置了完善的过电压、欠电压保护电路。当稳压控制电路异常，引起TW902各个绕组产生的电压升高时，TW902的4-6绕组输出的脉冲电压经DW903整流、CW905滤波获得的电压超过25V后，被FSC-W0765的3脚内的过电压保护电路检测到后，使开关管停止工作，实现过电压保护。启动期间，若启动电路为FSC-W0765提供的启动电压低于15V, FSC-W0765内部的控制电路不能启动；启动后，若TW902的4-6绕组输出的脉冲电压经整流、滤波获得的电压低于10V, FSC-W0765内的欠电压保护电路动作，开关管停止工作，实现欠电压保护。
过电流保护：FSC-WO765内部设置了完善的过电流保护电路。当负载短路，引起FSC-W0765内的开关管过电流时，FSC-W0765内的过电流保护电路动作，开关管停止工作，实现过电流保护。
二、电源电路故障维修
康佳KIP060I02-01电源＋高压二合一板电源部分发生故障时，诱发的主要故障有无光、无图、无声的三无故障。检修时，可根据熔丝是否熔断、测量开关电源输出电压和电源电路关键点电压的方法，判断故障部位。
三无故障的原因是主井关电源未能输出＋12V直流电压。通过开机观察红色指示灯（LED）是否发光和发光强弱，可以判断主电源的工作状态。如果LED无指示，一般是FSC-W0765损坏或未能起振工作。这时检查熔丝F901是否熔断，判断故障范围。
1．熔丝熔断
若熔丝F901熔断，则查整流滤波元器件BD901、CW901是否击穿漏电。若均良好，则测量NW901的1-3脚对地电阻，正常为150kΩ左右且有充放电现象。若正反向电阻值都很小且无充放电现象，可判断NW901内的MOSFET击穿。
由于FSC-W0765内部设有过电流和过电压保护功能，一般自身损坏的概率较小。因此在更换电源模块后试机前，一定要先查TW902是否存在局部短路，浪涌尖峰吸收回路中的DW901、CW904、CW903、RW901是否失效，NW901的4脚反馈端电容CW910是否击穿漏电，这些元器件中的任何一只失效，都可能损坏FSC-W0765。
2．熔丝完好
若熔丝F901完好，则在NW901的3脚加上＋16V维修电压。此时如果开关电源二次回路＋12V电压建立，则检查启动电阻RW903, RW902是否变质失效，NW901的3脚供电电路中的DW903、RW905是否失效，TW902的4-6绕组有无开路。若电源仍不振荡，则在NW901的1脚直流电压正常前提下，查5脚软启动电容CW911是否击穿，NW901各引脚焊点接触是否良好。排除以上疑点后，则需要更换NW901。
3.输出电压低
若LED发光很暗，测电源＋12V输出低于正常值，则说明开关电源工作在窄脉冲激励状态，应查光耦合器N950、误差放大器N951是否开路，R953一R955是否开路失效。上述元器件中任何一只失效，会使NW901的4脚失控，反馈电压大幅增高，内部MOSFET工作在低功耗弱振工作方式，直流输出电压大幅下降。
例3-17：开机三无。指示灯不亮。
分析与检修：接通电源开关，观察指示管不亮。检查熔丝F901烧黑熔断，说明开关电源存在严重短路故障。先检查市电输入抗干扰电路未见异常，再检查整流滤波电路全桥BD901和滤波电容CW901。查出BD901的一臂二极管反向击穿。用GBU4）桥堆更换，故障排除。
例3-18：开机三无，指示灯不亮。
分析与检修：按下电源开关，观察发光管不亮。检查熔丝F901熔断，检查市电输入抗干扰电路和整流滤波电路BD901, CW901完好，测量开关电源厚膜电路NW901的1-2脚正反向电阻仅几十欧，又查TW902的1-2绕组电阻值偏小，判断是TW902一次绕组短路，引起NW901电流增大而损坏。更换TW902和NW901，故障排除。
例3-19：开机三无，指示灯不亮。
分析与检修：接通交流电源，观察发光管不亮。检查熔丝F901完好，测量NW901的1脚电压为295V，但主电源没有＋12V电压输出。
在NW901的3脚加上＋16V维修电源，开关电源起振工作。测量电源启动电阻R903的阻值达1 MΩ以上。用220kΩ电阻更换，故障排除。
例3-20：开机三无，指示灯亮。
分析与检修：接通交流电源，红色发光管发光微弱。测量主开关电源＋12V输出约5. 0V，表明电源工作在窄脉冲方式。
测量 NW901的4脚反馈电压达4.6V。查该脚光耦合器N950、误差放大器N951完好。又查R953、R954、R955，发现R955一端引脚脱开。用标称值为1 kΩ电阻更换，故障排除。
