一、电源电路工作原理

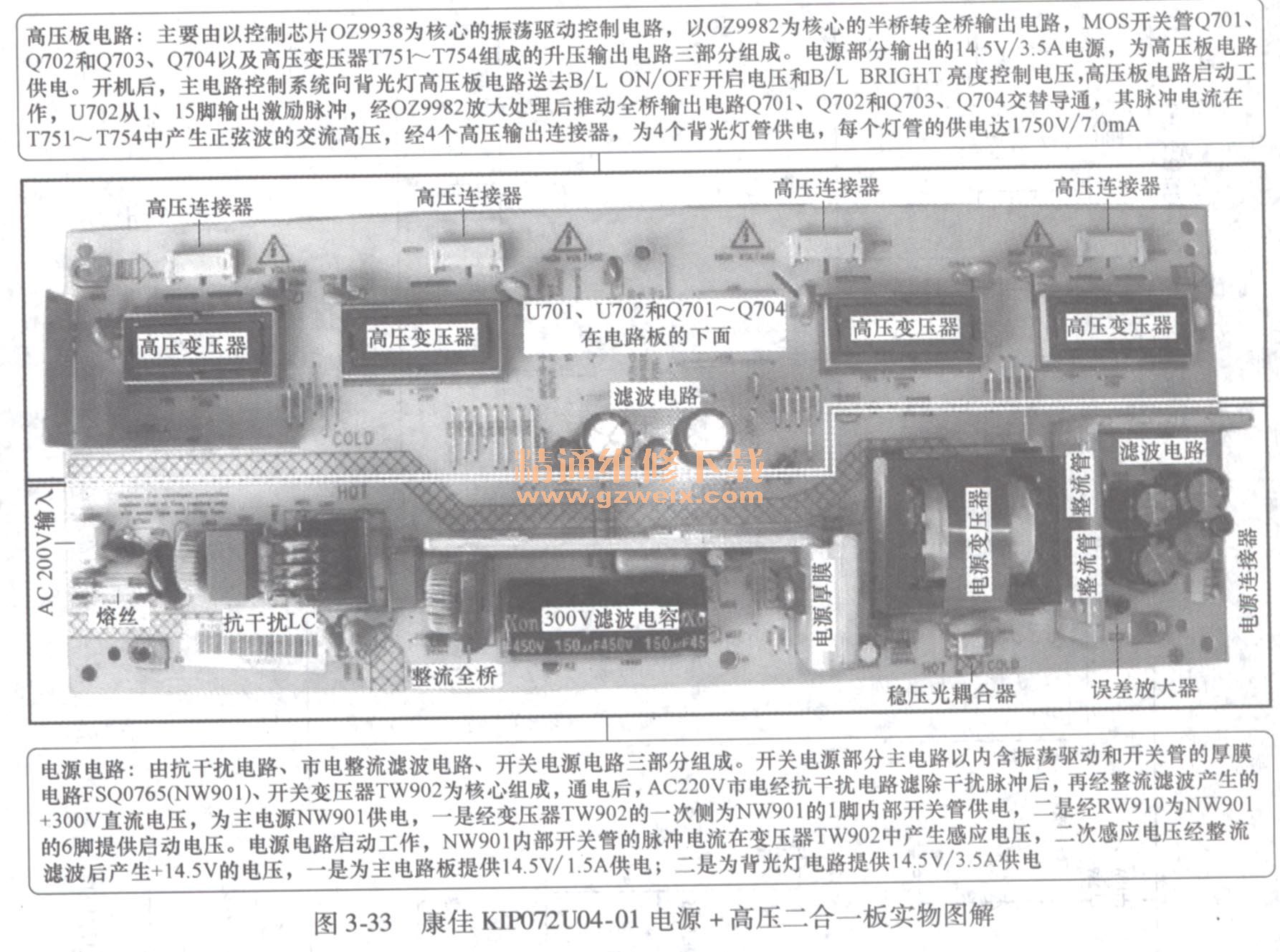

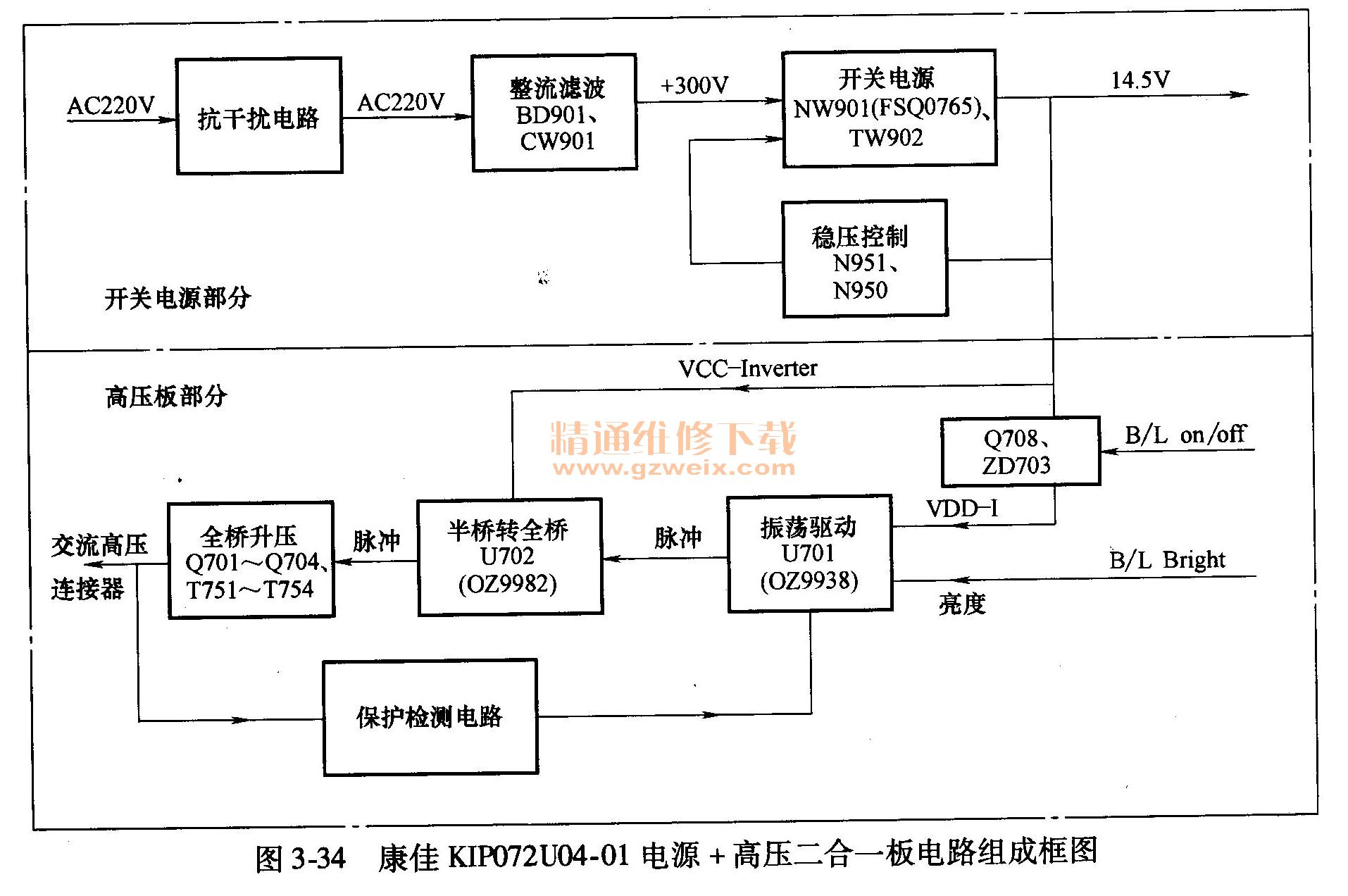

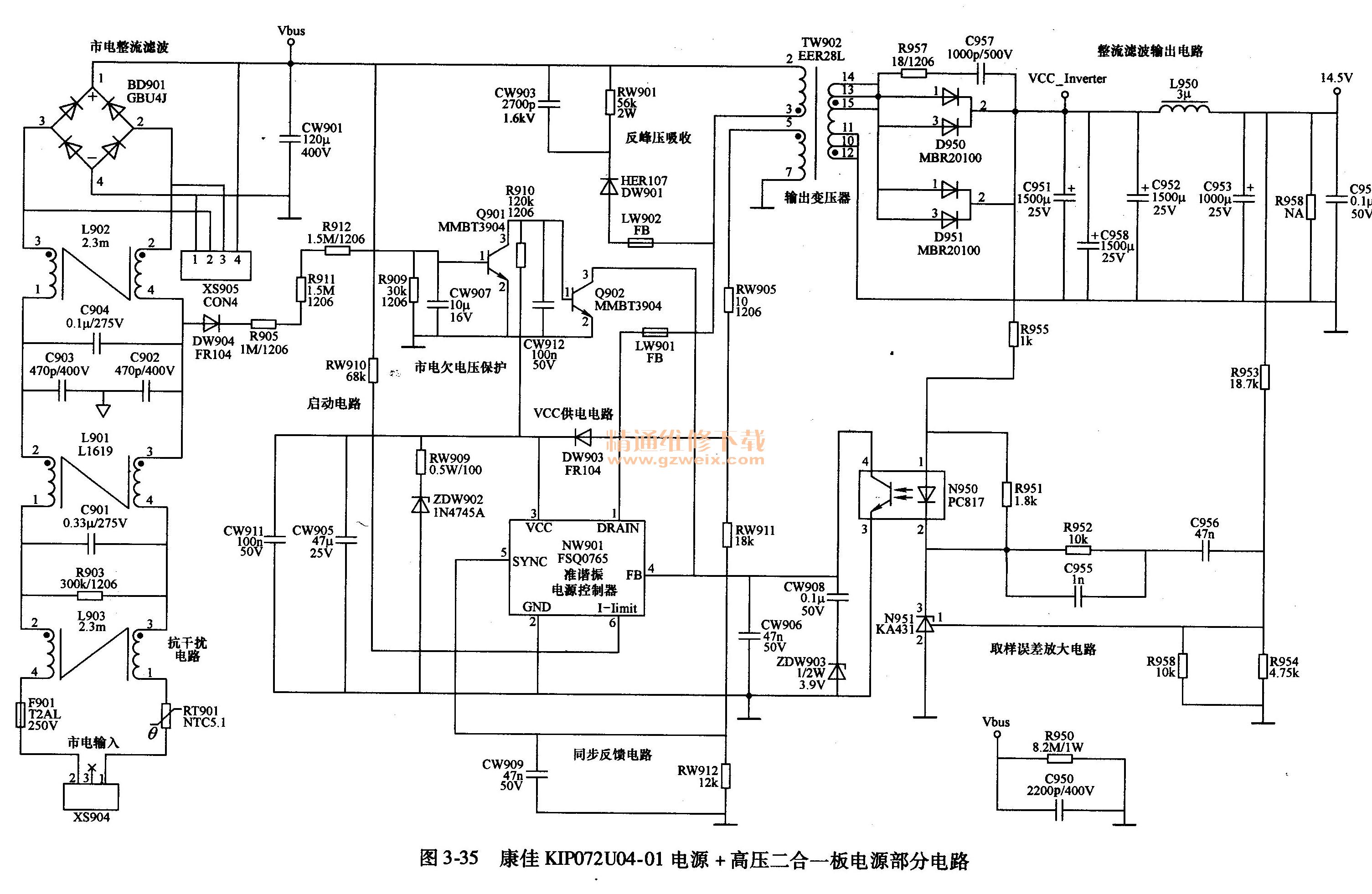

康佳KIP072U04- 01电源＋高压二合一板实物图解如图3-33所示；电路组成框图如图3-34所示；电源部分电路如图3-35所示。采用新型电源厚膜电路FSQ0765，没有PFC电路和副电源，电路简单可靠，输出＋14.5V的电压，一是为主电路板提供14.5V/1. 5A供电；二是为背光灯电路提供14. 5V/3. 5A供电。
（一）电源部分基本电路
1. FSQ0765简介
FSQ0765是PWM控制芯片／MOSFET的复合电源芯片，其内部电路框图如图3-6所示；引脚功能和对地参考电压见表3-3。
2．启动工作过程
接通电源主开关，AC 220V市电经熔丝F901后，由L903、C901、L901、C902、C903、C904和L902组成的共模抗干扰滤波电路滤除干扰脉冲，再经全桥BD901整流、CW901滤波，得到约＋300V的Vbus直流电压，通过开关变压器TW902一次绕组的2-3端加到电模块NW901 （FSQ0765 ）的1脚，为内部开关管的漏极供电；同时十300V的Vbus直流电经RW910向NW901的6脚注入启动电流，NW901振荡电路启动工作，经驱动级放大后激励内部开关管工作于开关状态，其开关电流在TW902的各个绕组产生感应脉冲电压。
其中TW902绕组的5-7端感应脉冲分两路：一是由DW903, CW905, CW911整流滤波，得到＋18V直流电压，加到NW901的3脚，替换下启动电路，为内部的控制电路和驱动级供电；二是经RW911与RW912分压、CW909积分反馈到NW901的5脚，作为振荡同步脉冲信号。TW902二次绕组的10/11/12-13/14/15端产生的感应脉冲由D950, D951整流、C951、C958、C952、L950、C953、C954组成的二型滤波器滤波，得到＋14.5V直流电压。
3.稳压控制电路
稳压控制电路由取样误差放大电路N951 （KA431）、光耦合器N950和NW901的4脚内部电路组成。KA431是精密基准电压源，在PWM环中作为外部误差放大器，通过对＋14.5V直流输出取样检测，将＋14.5V电压的变化转换成光耦合器发光管光电流的变化，再控制NW901的4脚的反馈电压来调整开关脉冲宽度，通过改变开关管的导通时间使TW902的2-3绕组中转换的能量增多或减小，维持＋14.5V稳定不变。
如果交流电压变化或负载变化引起直流＋14.5V输出下降，则由R953和R954/R958分压取样加到N951控制1脚的电压降低，与内部2.5V基准电压比较后，输出误差电压减小，N951的3脚电压升高，流过光耦合器N950内发光管的光电流减小，N950副边光敏晶体管集射结内阻增大，NW901的4脚反馈电压升高，经PWM比较后，振荡器的脉冲宽度增大，末级开关管导通时间延长，TW902一次绕组的2-3端储存能量增多，＋14.5V电压回升到设定值。反之，当＋14.5V输出电压升翩寸，N951控制1端电压升高，流过N950内发光管的电流增大，将NW901的4脚的电压拉低，振荡器输出脉冲宽度变窄，开关管导通时间缩短，TW902一次绕组的2-3端储存能量减小，＋14.5V电压下落到设定值。
（二）电源部分保护电路
1. FSQ0765保护电路
NW901的3脚典型工作电压为16V。该脚内设有欠电压锁定电路，当电压低于10V时，UVLO电路动作，切断VCC输入；同时输入端还接有一只32V的齐纳二极管，以防止浪涌电压击穿电源模块。当稳压控制电路异常，引起TW902各个绕组产生的电压升高时，TW902绕组的5-7端输出的脉冲电压经DW903整流，CW905滤波获得的电压超过25V后，被NW901的3脚内的过电压保护电路检测后，使开关管停止工作，实现过电压保护。
过电流保护：NW901内部设置了完善的过电流保护电路，当负载短路，引起NW901内的开关管过电流时，内部过电流保护电路动作，开关管停止工作，实现过电流保护。
2．市电欠电压保护
电路板背面D W904 , R905, R911, R912, Q901, C W907 , Q902等元器件组成市电欠电压保护电路。市电电压正常时（本组件板输入电压范围为110～240VAC±10%），经DW904整流、R905、R911、R912与R909分压后的电压高于0. 7V、Q901饱和导通，Q902截止，对NW901的4脚FB电压不产生影响，开关电源正常工作；当市电输入电压过低交流输入低于90V时，经DW904整流、R905, R911, R912与R909分压后的电压远低于0. 7 V以下，Q901截止，Q902饱和导通，将NW901的4脚FB电压拉低，NW901停止工作，达到欠电压保护的目的。
二、电源电路故障维修
康佳KIP072U04-01电源＋高压二合一板电源部分发生故障时，诱发的主要故障有无光、无图、无声的三无故障。检修时，可根据熔丝是否熔断、测量开关电源输出电压和电源电路关键点电压的方法判断故障部位。
三无故障的原因系主开关电源未能输出＋14.51V直流电压。通过开机观察红色指示管是否发光和发光强弱可以判断主电源的工作状态。如果LED无指示，一般是NW901损坏或未能起振工作。这时检查熔丝F901是否熔断，判断故障范围。
（一）无电压输出检修
1．熔丝熔断
若熔丝F901熔断，则检查整流滤波元器件BD901, CW901是否击穿漏电；若这两只元器件良好，则测量NW901的1脚对地电阻，正常为150kΩ左右，且有充、放电现象。若正、反向电阻值都很小且无充放、电现象，可判断NW901内的开关管击穿。
在更换电源模块后试机前，一定要先检查TW902是否存在局部短路，浪涌尖峰吸收回路中的DW901, C W903 , RW901是否失效，这些元器件有一只失效，都可能损坏电源模块NW901。
2．熔丝完好
若熔丝F901完好，则在NW901的3脚加上＋16V维修电压。此时如果开关电源二次回路＋14.5V电压建立，则检查启动电阻RW910是否变质失效，NW901的3脚供电电路中的DW903, RW905是否失效，查TW902绕组的5-7端有无开路。若电源仍不振荡，则在NW901的1脚直流电压正常的前提下，查5脚外部的同步脉冲电路是否发生故障，NW901各引脚焊点接触是否良好，排除以上疑点后，则需要更换电源模块NW901。
（二）输出电压不正常检修
1．开机的瞬间有电压输出
如果开机的瞬间有电压输出，然后降到0V，多为保护电路启动，一是NW901的过电压或过电流保护电路启动，主要检查取样误差放大电路的N951, N950和分压电阻是否变质；二是检查市电欠电压保护电路，多为降压分压电路的电阻阻值变大。
2.输出电压过低
若 LED发光很暗，测量电源＋14.5V输出低于正常值，则说明开关电源工作在窄脉冲激励状态，应检查光耦合器N950、误差放大器N951是否开路，并检查R953、R954、R958、R955是否开路失效，上述元器件有一只失效，会使NW901的4脚失控，反馈电压大幅增高，内部MOSFET工作在低功耗弱振工作方式，直流输出电压大幅下降。
例3-24：开机三无，指示灯不亮。
分析与检修：接通电源开关，观察指示管不亮。检查熔丝F901烧黑熔断，说明开关电源存在严重的短路故障。先检查市电输入抗干扰电路未见异常，再检查整流滤波电路全桥BD901和滤波电容器CW901。测量BD901发现3-4脚之间短路，但拆下测量BD901却正常，检查电路板上3-4脚外部电路，发现XS905外接的CON4的1-2脚之间击穿，更换击穿的元器件后，故障排除。
例3-25：开机三无．指示灯不亮。
分析与检修：按下电源开关，指示灯不亮。检查熔丝F901熔断，检查市电输入抗干扰电路和整流滤波电路BD901, CW901完好，测量开关电源厚膜电路NW901的1-2脚之间的开关管击穿，检查可能引发开关管击穿的外部电路。当检查TW902的一次侧并联的尖峰脉冲吸收电路时，发现电容CW903颜色变深，表面裂纹，造成尖峰脉冲吸收失效，将NW901内部的开关管击穿。更换CW903和NW901, F901后，故障排除。
例3-26：开机三无。指示灯不亮。
分析与检修：接通交流电源，观察指示管不亮。检查熔丝F901完好，测量NW901的1脚电压为295V，但主电源没有＋14.5V电压输出。
在NW901的3脚加上＋16V维修电源，开关电源起振工作。测量电源启动电阻RW910的阻值达2MΩ以上。换上68kΩ电阻，故障排除。
例3-27：开机三无，指示灯亮后熄灭。
分析与检修：开机的瞬间指示灯亮，说明开关电源启动正常，指示灯亮后熄灭估计是保护电路启动。
该机的保护电路一是NW901内部的保护功能，二是市电欠电压保护电路。测量市电电压为230V左右的正常值，检查市电欠电压保护电路，开机的瞬间Q902的基极电压达到0. 7V、Q902饱和导通，说明市电欠电压保护电路发生故障。对该电路的元件进行测量，发现分压电阻R912表面颜色变深，测量其阻值变大，更换R912后，开机不再发生保护故障。
