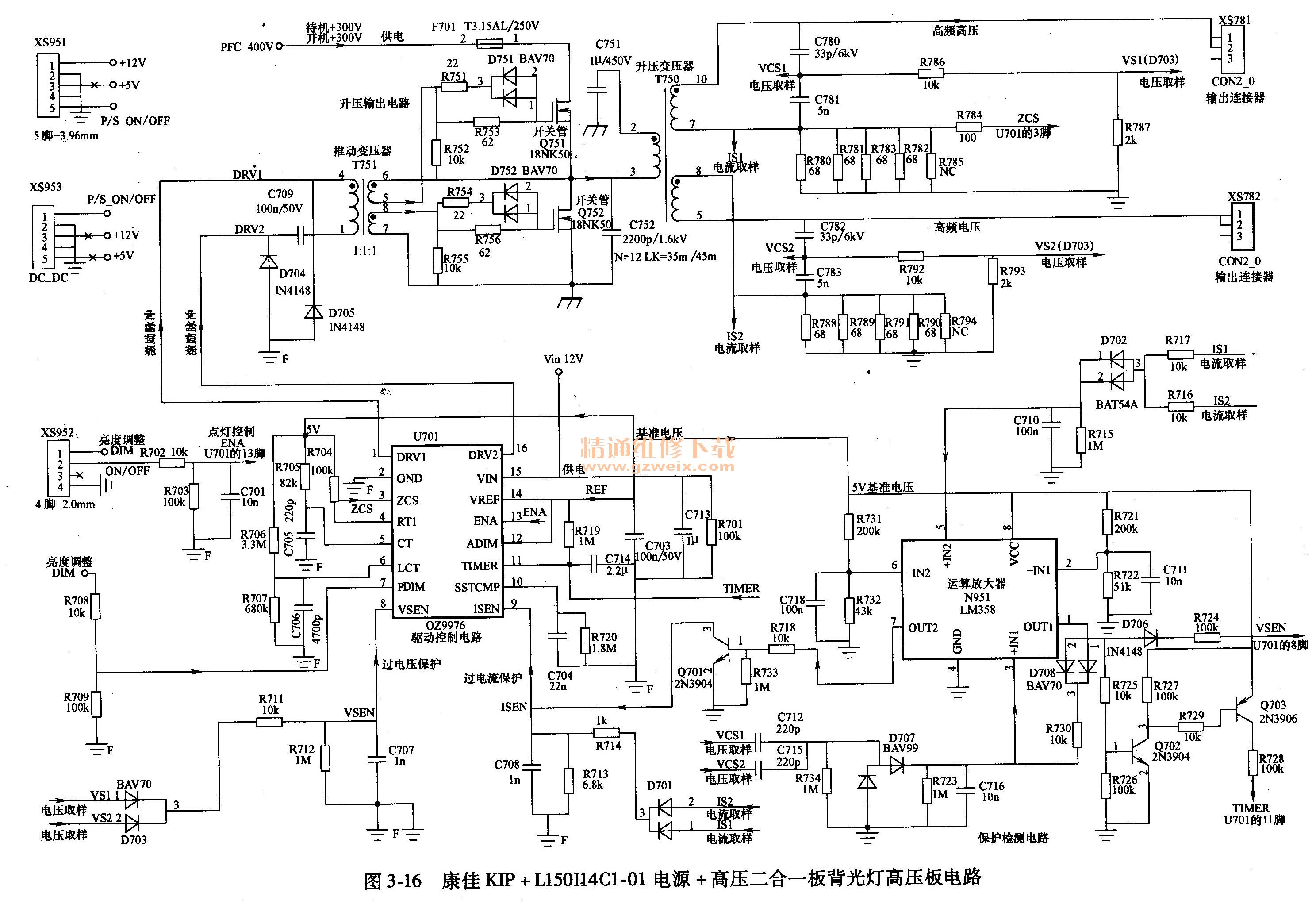

1．背光控制电路
背光控制电路主要以OZ9976 （U701）为核心组成，在主电路板的控制下启动工作，产生驱动脉冲信号，通过变压器T751推动升压输出电路工作于开关状态，并具有过电压、过电流保护功能。

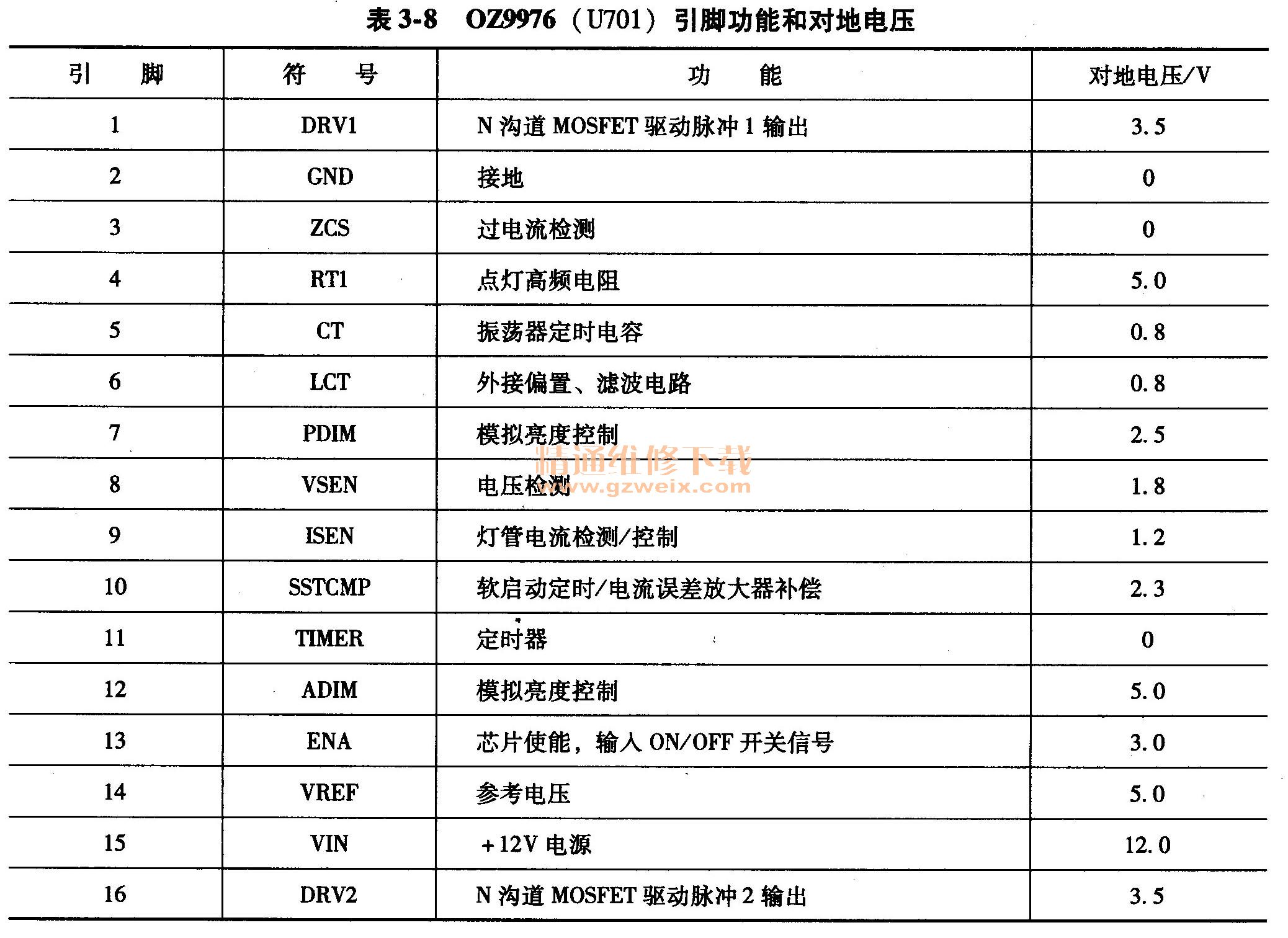

OZ9976 GN背光控制器是CCFL背光灯高压电路的核心器件。它具有减亮控制范围宽；高电压反馈环路直接控制灯管最大和最小放电电压；一旦灯管放电时发生过热，变压器受到保护等特点。OZ9976引脚功能和对地电压见表3-8。
二次开机后，电源部分开关机控制电路输出的Vin 12V电源为背光灯控制电路供电，送到U701的15脚，与此同时，数字板输出的点灯使能控制电压也加在了U701的13脚。U701的15、13脚得电后，内部振荡电路启动产生振荡脉冲信号，振荡脉冲信号经其内部相关电路处理后，形成的激励脉冲分别从U701的1, 16脚输出送往变压器T751的一次侧，由其耦合至功率放大器Q751、Q752的栅极。
2．升压输出电路
背光灯升压输出电路由推动变压器T751、半桥式升压输出电路MOSFET（开关管）Q751、Q752和高压变压器T750组成， PFC电路输出的PFC 400V为升压输出电路Q751、Q752供电。
背光灯控制电路输出的激励脉冲，经推动变压器T751耦合后，产生两组激励脉冲，分别驱动Q751、Q752交替导通和截止，放大后的脉冲信号由升压变压器T752和电容C751组成的串联谐振电路转换成正弦波信号，在T750中产生感应电压，二次高压绕组产生的高频、高压通过接口电路送往背光灯管，将背光灯点亮。
3．过电压保护电路
过电压保护电路主要由C780～C783、C712、C715、D707、D706、D703等和运算电路N951 （LM358）的1～3脚内部电路以及驱动控制电路U701的8脚内部电路组成。

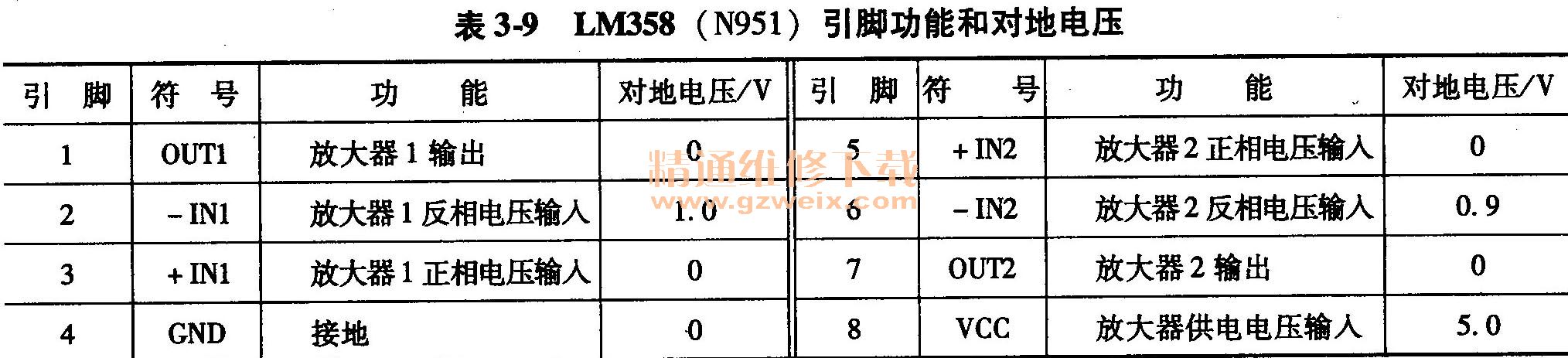

LM358是二运算放大电路，内含两个相同的运算放大器，其引脚功能和在该电路应用时的对地电压见表3-9。
当因某种原因使背光灯驱动电路的输出电压升高时，升高的电压经C780～C783分压后分为四路：其中两路经D703整流、C707滤波后加到U701的8脚。另两路经D707整流、C716滤波后加N951的3脚，经其内部的运算放大器放大后从1脚输出，然后又分成两路：一路经D706加到U701的8脚；另一路加到Q702的基极，经Q702、Q703倒相放大后加到U701的11脚。加到U701的8脚的过电压检测信号经内部的过电压保护电路处理后，输出控制信号加到激励脉冲形成电路上，使其停止工作，无激励脉冲输出。加在U701的11脚的电压也直接进入内部的保护电路，’也是通过内部电路的作用使激励脉冲形成电路停止工作。这种过电压保护电路设计大大提高了过电压保护的灵敏度。
4．电流稳定电路
电流稳定电路由R780～R785、R788～R794、D702、D701、Q701等和N951的5～7脚内部电路以及U701的9脚内部电路组成。
灯管电流稳定是通过调整脉冲的占空比实现的。变压器T750二次侧流过灯管的电流，在流过R780～R785、R788～R794时形成的电压降分成两路：一路经D702加到N951的5脚，经内部的运算放大器放大后从7脚输出加到Q701的基极，放大后从集电极输出，然后加到U701的9脚；另一路经D701也加到U701的9脚。当灯管电流变化时，R780～R785,R788～R794上的电压就会随之变化，9脚内部的电流稳定电路就会启动进入工作状态，输出控制信号加到激励脉冲形成电路上，通过调整脉冲的占空比使灯管电流下降回归到正常状态。
四、高压板电路故障维修
高压板电路发生故障，主要引发存伴音、黑屏幕故障：一是背光灯始终不亮，液晶屏始终为黑屏幕，多为高压板电路故障，主要检查高压板的工作条件和高压板电路；二是液晶屏开机瞬间背光灯点亮，然后熄灭，主要检查保护监测电路、背光灯管和高压形成电路。
（一）背光灯不亮维修
1．测量高压板工作条件
当高压板不工作，背光灯根本不亮产生黑屏幕故障时，首先测量高压板的工作条件：一是测量驱动控制电路的Vin 12V供电和升压输出电路的PFC 400V供电是否正常；二是测量输入连接器XS952的1脚DIM亮度调整电压、2脚ON/OFF点灯控制使能电压是否正常；三是测量振荡驱动控制电路U701 （0Z9976）的21脚输出的5.5V基准电压是否正常。
如果Vin 12V和PFC 400V供电不正常，检查电源板12V输出控制电路和PFC电路；如
果ON/OFF和DIM电压不正常，检查控制系统电路。
2．测试激励和振荡脉冲
高压板的工作条件正常时，测量推动变压器T751有无激励脉冲输入和输出，无激励脉冲输入，则是U701及其外部电路故障；有激励脉冲输出，则是升压输出电路故障。
（二）保护故障维修
开机灯管亮一下熄灭，属于背光保护电路故障。背光保护有两种：一种是过电压保护；一种是过电流保护。这两种保护动作时，所表现的现象是有区别的。如果是过电压保护，则灯管点亮后大约1s左右才熄灭；如果是过电流保护，则灯管点亮后瞬间熄灭（灯管不良的除外）。
1．解除保护的方法
过电压保护检测电路产生的保护触发电压，加到U701的8脚（保护检测输入端）和11脚（定时器控制端）。8脚电压正常时为1. 8V, 11脚电压正常时接近0V，当8脚电压上升到2V以上高电平时，可判断过电压保护电路启动。解除过电压保护的方法一是是将8脚通过几百欧电阻对地短路；二是将保护检测电路N951的1脚对地短路。
过电流检测电路产生的检测电压送到T701的9脚，9脚电压正常时为1. 2V，当9脚电压上升到1. 5V以上高电平时，可判断过电流保护电路启动。解除过电流保护的方法是将9脚通过几百欧电阻对地短路。
2．排除保护故障
保护电路启动，多数是由于输出电路开路引起，例如变压器、输出插座、输出电容虚焊等，也有取样电容击穿或开路引起。对前者，可以将变压器、输出插座、输出电容引脚重新焊接一遍；对于后者，因为有两组这样的电路可以采用对比法。用数字万用表在路测量取样电容的正反向容量，找到在路正反向容量差别较大的一组，更换相关的电容，故障即可排除。
对于过电流保护，多数是由于变压器匝线圈间短路引起负载电流过大产生。维修时可以分别将各个升压变压器的一次侧断开，进行开机试验，确定是哪个检测支路引起的保护。
例3-10：开机后有伴音．屏幕亮一下即灭。
分析与检修：开机后指示灯亮，几秒钟后伴音出现，屏幕上刚显示出图像，马上消失，判断高压板保护电路动作。
对高压板电路的供电、控制电压进行检查，均正常。开机的瞬间，用数字万用表交流电压挡，黑表笔接地，红表笔搭接输出连接器的插头外皮，通过电磁感应测量交流输出电压，开机后的几秒钟内有300V左右的交流感应电压输出，当灯管刚亮时，马上消失。比较两个连接器的检测电压，发现连接器XS781的交流电压偏低，判断与XS781相关的灯管发生故障，造成过电流保护。将XS781连接的灯管更换后，故障排除。
