利用电能转换为动能的小家电就是电动型小家电。常见的电动型小家电有吸油烟机、电风扇、食品粉碎机、吸尘器、按摩器等。
一、吸油烟机、吸尘器、电风扇分析与检修
（一）、吸油烟机
下面以方太CXW-150-B2系列深吸机械控制型吸油烟机电路为例进行介绍。该电路由可变速风扇电机、运行电容、熔断器FU以及照明灯、按键开关构成，如图1所示。
1．吸油烟电路
厨房的油烟较少时，按下慢速键，市电电压通过慢速键的触点为电机的低速供电端子供电，电机在运行电容C的配合下低速运转，将油烟排到室外。当油烟较多时按下快速键，市电电压通过快速键的触点为电机的高速供电端子供电，电机在启动电容（运行电容）C的配合下高速运转，将油烟快速排到室外。风扇电机运转时，再按一下该键，该键复位，风扇电机停止。
2．照明灯电路
按下照明灯按键，照明灯的供电回路被接通，照明灯开始发光。
3．过流保护电路
FU是熔断器，当照明灯、电机或运行电容发生短路产生大电流时，FU过流熔断，实现过流保护。
4．常见故障检修
（1）风扇不转、照明灯不亮该故障的主要原因：一是供电线路异常；二是熔断器FU熔断。
首先，测插座的市电电压是否正常，若不正常，检查插座；若电压正常，拆开吸油烟机，检查FU是否熔断。若没有熔断，说明供电线路开路；若熔断，依次检查照明灯、电机和运行电容是否正常。若它们正常，更换FU即可；若异常，则需要维修或更换。
（2）电机不运转，但照明灯亮该故障的主要原因：一是电机异常；二是运行电容C容量不足或开路。
首先，检查运行电容C是否异常。若异常，更换即可；若C正常，应检查电机。
（3）低速运行正常，但不能高速运行该故障的主要原因：一是快速控制开关异常；二是运行电容C;三是电机异常。按下快速键，用万用表的交流电压挡测量电机的高速运行端子有无供电，若有，检查运行电容C和电机；若没有，检查快速开关。
【提示】运行电容、C容量不足时，会导致电机能低速运转，但不能高速运转的故障。而电机能高速运转，但不能低速运转时，则不需要检查启动电容。
（二）、吸尘器

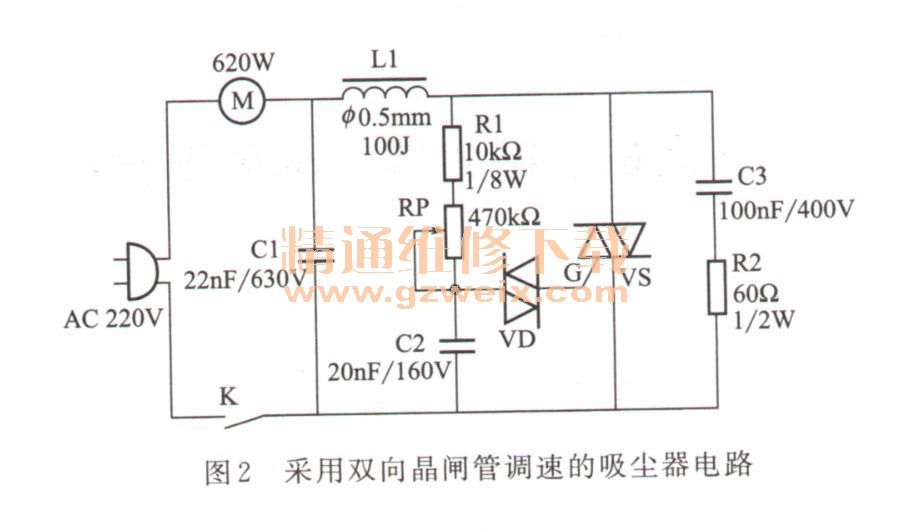

下面以图2所示的调速型吸尘器电路为例介绍调速型吸尘器电路原理与故障检修。该电路由电机M、电感L1、双向晶闸管VS、双向触发二极管VD、电位器RP、开关K等构成。
1．电路分析
接通电源开关K后，220V市电电压通过电机M的绕组加到C1两端，经C1、 L1滤波后，不仅通过R1、 RP和C2产生触发电压，而且加到双向晶闸管VS的T1极。调整RP使RP、 R1、 C2构成的充电回路开始工作，为C2充电。当C2的充电电压达到双向触发二极管VD的转折电压后，VD导通，为VS的控制极提供触发电压，使VS导通，接通M的供电回路，M开始旋转。
调整RP改变C2的充电速度后，可改变VS的导通角大小，也就改变电机M供电电压的大小。电机M两端电压增大后，电机旋转速度加快，反之相反。这样，通过调整RP就可以改变电机转速。
【提示】由于电机属于感性负载，所以为了保证双向晶闸管VS等元件可靠地工作，该电路设置了L1、 C1和C3、 R2构成的保护电路。
2。常见故障检修
（1）一通电空气开关就跳该故障的主要原因：一是滤波电容C1击穿；二是电机M的绕组击穿。通过检测它们的在路、非在路阻值就可以确认。一般情况下，更换故障元件后即可排除故障。
【提示】电机异常时多会产生电机不转，有“嗡嗡”声的故障。
（2）电机不运转该故障的主要原因：一是电源开关K开路；二是电感L1开路；三是双向晶闸管VS或其触发电路异常；四是电机M的绕组开路。K和L1是否正常在路就可以测出。确认K和L1正常后，测量VS的T1、 T2两端有无正常的交流电压，若有，检查M；若无电压，测C2两端有无电压。若没有，检查R1、 RP是否开路，C2是否击穿；若C2两端电压正常，测VS的G极有无触发电压输入。若有，检查VS；若无，更换VD。
（3）电机转速过快该故障的主要原因：一是双向晶闸管VS击穿；二是电容C2的容量不足或开路；三是双向触发二极管VD击穿；四是电位器RP异常。VS、 VD是否正常测量在路阻值就可以确认。怀疑C2异常时，可在电路板背面相应的位置并联一只相同的电容，若恢复正常，则说明C2异常；否则，检查RP.
（4）电机转速慢该故障的主要原因有两个：一是市电电压低；二是双向晶闸管VS输出电压低。首先，检测插座的市电电压是否不足，若是，待市电恢复正常或检修插座。确认市电正常后，测C2两端电压是否正常。若不正常，检查R1、 RP是否阻值增大，C2是否漏电；若C2两端电压正常，测Vs的G极输入的触发电压是否正常。若正常，检查VS；若不正常，更换VD.
