（三）、电风扇

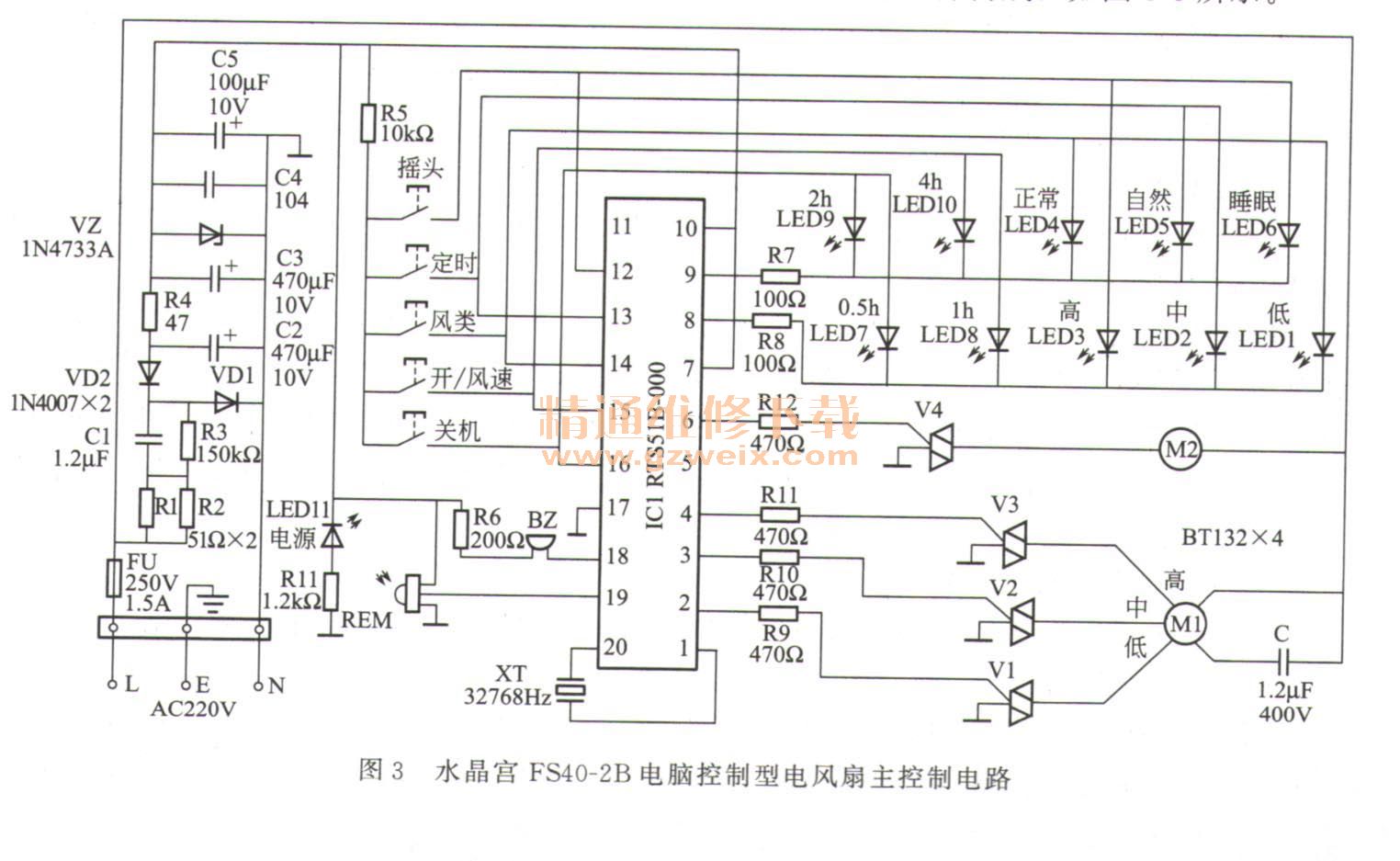

电风扇有机械控制和电脑控制两种方式。机械控制方式的工作原理和吸油烟机的控制原理基本相同，不同的是运转时间可以受定时器控制。下面以水晶宫FS40-2B型电风扇为例介绍电脑控制型电风扇原理与故障检修方法与技巧。该电风扇的主控电路由微处理器IC1（RTS51B-000）、双向晶闸管、电机、遥控接收头、指示灯等元件构成，如图3所示。
1．电源电路
将电源线插入市电插座后，220V市电电压经熔断器FU进人电路板，一路经双向晶闸管为主电机M1和摇头电一机供电；另一路经R1、 R2、 C1降压，利用VD1、 VD2全波整流，C2滤波，R4限流，VZ稳压产生一5. 1 V直流电压。该电压通过C3-C5滤波后，第一路经R11为发光二极管LED11供电，使其发光，表明该机输人市电，并且电源电路已工作；第二路加到微处理器IC1的7、10脚，为它供电；第三路加到遥控接收电路的供电端（实为接地端，它们的供电端接地），为它们供电。
2．微处理器简介
微处理器电路采用微处理器IC1 （RS51B-000）为核心构成，RS51B-000的引脚功能如1所示。
3．时钟振荡电路
微处理器IC1 （RTS51B-000）得到供电后，它内部的振荡器与1、 20脚外接的晶振XT通过振荡产生32768Hz的时钟信号。该信号经分频后协调各部位的工作，并作为IC1输出各种控制信号的基准脉冲源。
4．摇头电机控制
该机摇头电机控制电路由微处理器IC1、摇头电机M2（采用的是同步电机）、摇头控制键和双向晶闸管V4等构成。
按摇头操作键，使IC1的12脚输人摇头控制信号，被IC1识别后，不仅控制9脚输出控制信号，使指示灯LED5发光，表明该机处于自然风状态，而且从6脚输出触发信号，该信号通过R12触发双向晶闸管V4导通，为摇头电机M2供电，使M2运转，实现大角度、多方向送风。关闭摇头功能时，则再按摇头控制键，被IC1识别后，会使V4截止，电机M2停转，电风扇工作恢复定向送风状态。
5．主电机运转及风速调整
该机主电机风速控制电路由微处理器IC1、主电机M1（采用的是电容运行电机）和双向晶闸管V1～V3等构成。
按风速操作键，使 IC1的14脚输人风速调整信号，IC1的2、 3、 4脚依次输出触发信号，使电机按弱、中、强风速循环运转，同时控制相应的指示灯LED1～LED3发光，表明电风扇的当前风速。当IC1的4、 3脚无触发信号输出时，2脚输出触发控制信号，使双向晶闸管V3、 V2截止，使双向晶闸管V1导通，为主．电机M1的低风速抽头供电，于是一M1在运行电容C的配合下低速运转。同理，若按风速键使IC1的2、 3脚输出高电平信号，而4脚输出触发信号，则使V3导通，为M1的高速抽头供电，于是M1在C的配合下高速运转。若IC1的4、 2脚输出高电平信号，3脚输出触发信号，则使 V2导通，M1会中速运转。
6．过热保护
主电机M1的供电回路串联了一只过热、熔断器FU。当M1运行电流正常时，FU为接通状态，M1正常工作。当M1因供电、运行电容C异常等原因引起工作电流过大或工作温度升高，使M1的外壳温度达到90℃时，FU过热熔断，切断m1的供电回路，M1停止工作，以免M1过热损坏。·
7.蜂鸣器电路
微处理器IC1的18脚是蜂鸣器驱动信号输出端。每次进行操作时，IC1的18脚都会输出蜂鸣器驱动信号，驱动蜂鸣器BZ鸣叫一声，提醒用户电风扇已收到操作信号，并且此次控制有效。
8．定时控制
微处理器IC1的13脚为定时控制信号输人端。当按压面板上的“定时”键时，IC1的13脚输人定时控制信号，此时可以设置定时的时间。每按压一次定时键，定时时间会从0. 5h递增，最大定时时间为4h。同时，IC1还会控制相应的定时指示灯发光，提醒用户该机的定时时间。
9．遥控电路

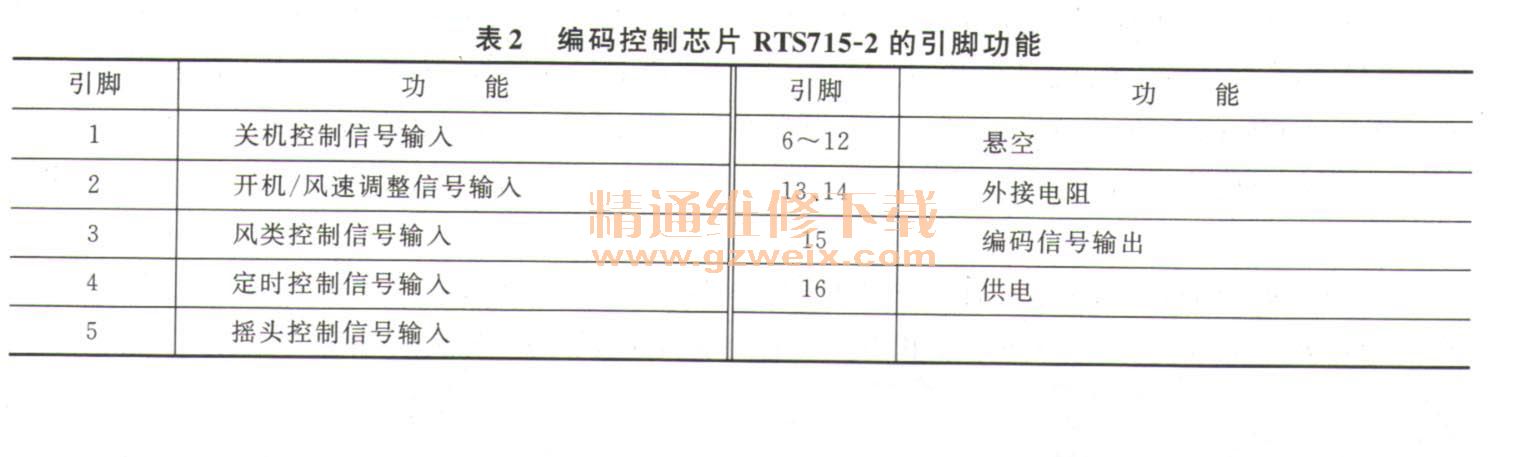

该电风扇的遥控电路由编码芯片IC2 （RTS715-2 ）、红外发射管LED1等元件构成，如图4所示。
（2）遥控发射原理3V电压加到IC2 （RTS715-2）供电端16脚，为它供电，IC2获得供电后，13、 14脚内部的振荡器与外接电阻产生时钟脉冲，通过分频产生38kH：载波脉冲信号。当按动遥控器上的功能键时，IC1对操作功能键进行识别和编码，该编码以调幅形式调制在38kH，载波上，后从15脚输出，经三极管VT1放大，利用红外发射管LED1以红外信号的形式发射出去。
（3）遥控接收电路遥控接收电路以遥控接收器REM和微处理器IC1为核心构成。
遥控器发射来的红外信号经过REM选频、放大、解调后，输出符合IC1内解码电路要求的脉宽数据信号，再经IC1解码后，IC1就可以识别出用户的操作信息，再通过相应的端子输出控制信号，、使电风扇工作在用户所需要的状态。
