电压是否为5V？
    是→转至第14）步。
    否→排除PCM插头B33端子与CVT速度传感器导线之间的断路故障，然后进行第18）步。
    14）测量CVT速度传感器插头2号端子与3号端子之间的电压。电压是否大约为5V？
    是→更换CVT速度传感器，然后进行第18）步。
    否→转至第15）步。
    15）关闭点火开关。
    16）断开PCM插头B（44芯）。

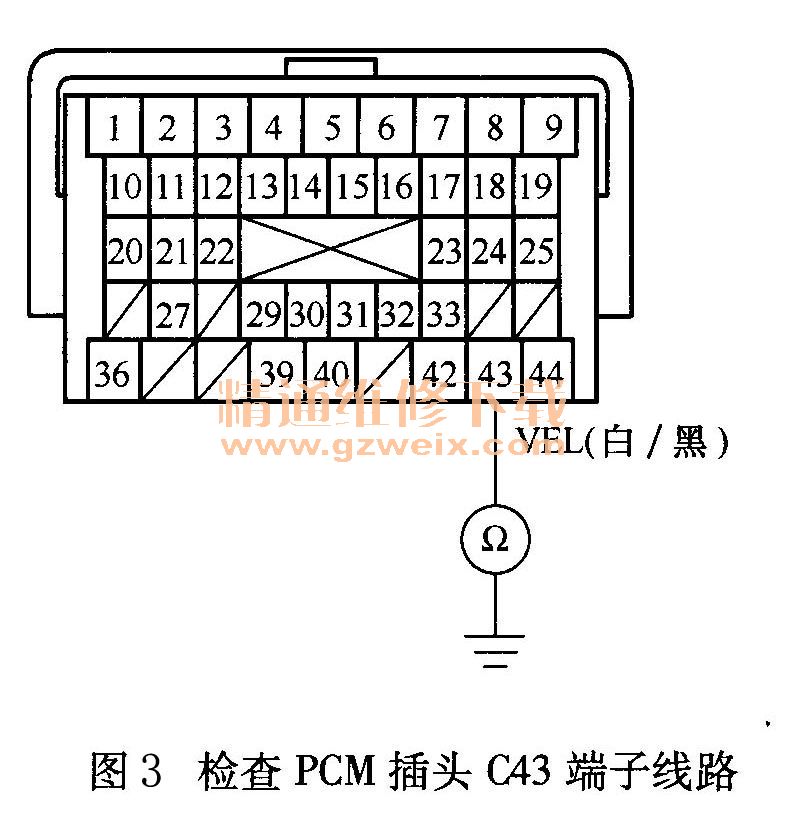

    17）如图3所示，检查PCM插头C43端子与车身搭铁之间的导通性。

    是否导通？
    是→排除PCM插头C43端子与CVT速度传感器导线之间的短路故障，然后转至第18）步。
    否→排除PCM插头C43端子与CVT速度传感器导线之间的断路故障，然后转至第18）步。
    18）使用HDS清除DTC。
    19）起动发动机，在D位发动机速度为2000r/min时，运行车辆20s以上。慢慢减速并停止运行。
    20）使用HDS检查A/T模式菜单中的DTC或冻结数据中的DTC。
    是否显示DTC P0502？
    是→检查CVT速度传感器与PCM之间是否连接不良或松动，然后转至第1）步。
    否→如果未显示DTC P0502，或如果显示其他DTC，则转至第21）步。
    21）检查自动变速器（A/T）模式菜单（MODE MENU）中的DTC或冻结数据中的P0502的OBD状态（OBD STATUS）是否为通过／未通过。
    结果是否显示通过（PASSED）？
    是→故障处理完成。如果在第20）步显示其他DTC，则排除DTC故障。
    否→如果屏幕显示未通过（FAILED），检查CVT速度传感器与PCM端子之间是否连接不良或松动，然后转至第1）步。如果HDS显示未完成（NOT COMPLETED），则返回第19）步并重新检查。
