一辆装配476ZQA发动机的2013年比亚迪速锐,客户反映:该车打着车后组台仪表显示”请检查发动机系统”并且发动机故障指示灯亮,读取故障码为“P0141:后氧传感器加热故障【当前】”故障码无法清除!读取数据流观看氧传感器2电压始终在0.4V不变化!
原因分析:
2、发动机线束故障
3、发动机控制单元故障
4、线路接插件接触不良
维修过程:

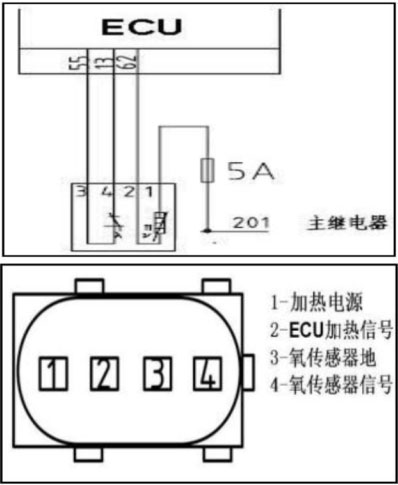

1、根据维修手册断开后
氧传感器接插件测量1#端子有12.17V电压、说明加热线圈供电正常!测量2#端子有3.56V电压说明发动机控制模块对加热线圈控制信号正常;测量3#端子有0V电压说明
氧传感器信号接地正常;测量4#端子有0.45V电压、说明发动机控制模块对
氧传感器自检信号正常。
2、检查传感器与发动机线束接插件无松动;
3、通过上述检查可以排除:发动机控制单元、发动机线束以及线路接插件接触不良故障;
4、测量传感器端1#与2#端子的加热线圈阻值为无穷大,正常在20℃时应为9Ω左右!可以判定该传感器已经损坏!倒换
氧传感器故障依旧!
5、重新检查

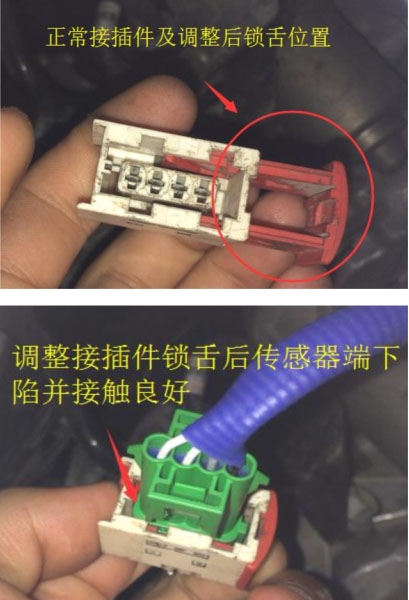

氧传感器接插件、并且对照前
氧传感器接插件发现后

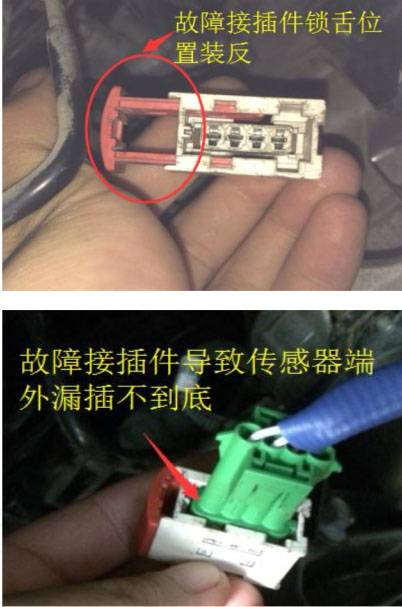

氧传感器插不到位,再仔细观察发现线束端后
氧传感器接插件上的锁舌位置装反导致插不到位,随后询问客户得知前几天在外面修理厂检查过该故障,并且调整了该接插件锁舌位置!
维修小结:人为因素导致故障排查时最为棘手,在遇到类似问题时应多于客户沟通了解清除故障情况,熟知各传感器的工作原理,并且在检查相关零部件时一定要细心仔细!避免检查故障时走弯路!
