故障现象: 车辆行驶中仪表显示请检查动力系统,动力受限,车速最高只能达到80Km/h。整车控制器报P2B6013:主压力阀开路故障。
原因分析: EHS系统油路里面有三个电磁阀,分别是主压力电磁阀、离合器压力电磁阀和过冷保护电磁阀。主压力电磁阀:主要控制主油路压力结合与断开;离合器压力电磁阀:主要控制EHS系统里面离合器压力油路通断。当电磁阀打开时,离合器压力油路导通,离合器结合。发动机通过离合器可以直接参与整车动力输出;
过冷保护电磁阀:主要控制驱动电机和发电电机的冷却油路,避免电机过热;
这三个电磁阀均由整车控制器(VCU)进行控制,实物对应的接插件如右图所示:

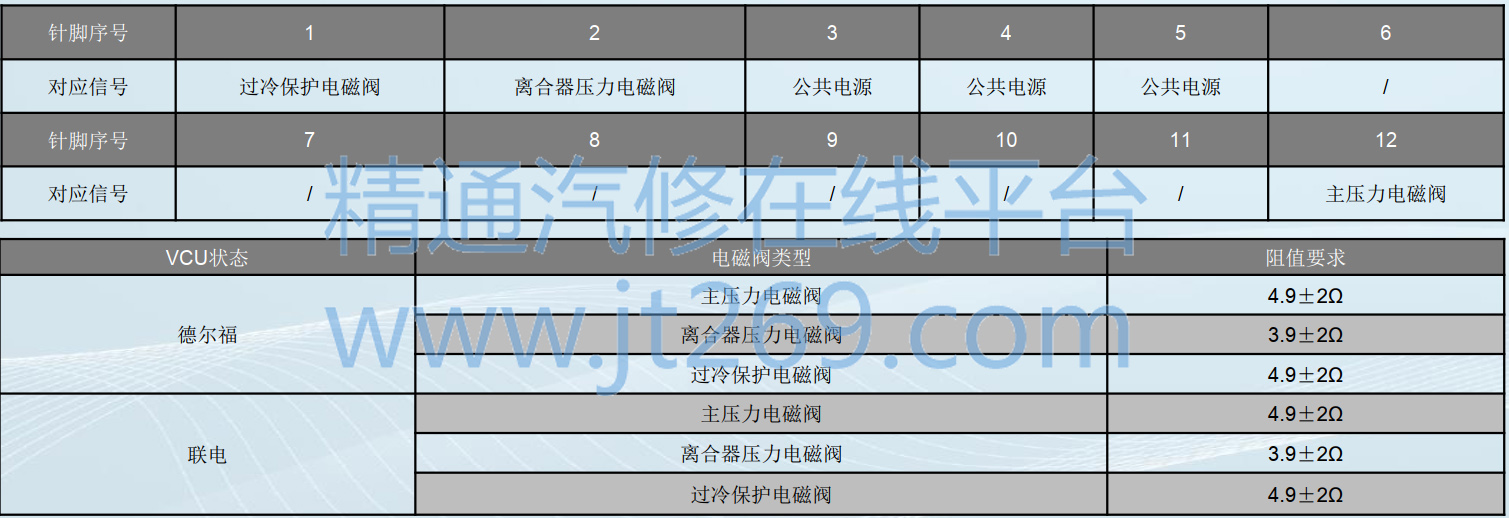

总成各电磁阀对应的低压端子定义及阻值如下表。
排查过程:
1、查询电路图,确认VCU到电磁阀的对应接插件线路走向,如下图:
2、查询电路图,确认VCU到电磁阀的对应接插件线路走向,如右图。因DMI车型整车控制器一般安装在主驾座椅下方或中央通道下方,不容易拆装,而电磁阀接插件在前舱靠近前横梁位置,也不容易测量。所以可以选择先断开线路中间的对接接插件,
以方便检测;

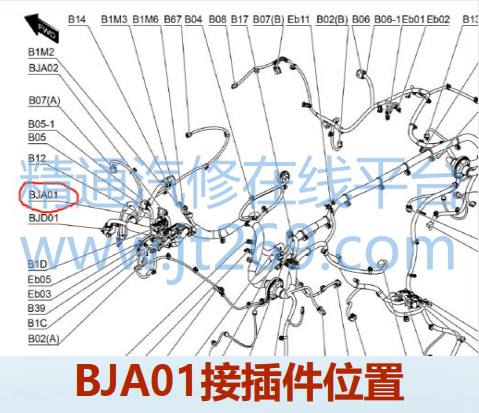

BJA01对接接插件查询线束布局图在前舱左侧靠近前舱配电盒位置,如右图。
3、断开BJA01对接接插件,测量母端33号端子与29号端子之间的阻值,无穷大,阻值异常;
4、晃动电磁阀对接接插件,阻值回复正常,约5.1欧姆。检测电磁阀接插件线束母端,发现7号端子退针,重新装配后故障排除。
