故障现象:车型在正常行驶时仪表显示“动力受限”,车辆无法行驶。
原因分析:
1、驱动电机控制器总成故障;
2、前驱动电机故障
3、电池包故障;
4、互锁故障;
5、线束故障;
维修过程:
1、车到店后
无法启动(OK灯不亮)。用VDS扫描检查,在前驱动电机控制器里有2个故障码:①P1BD119 前驱动电机控制器驱
动CPLD过流故障,②P1BD117 前驱动电机控制器驱动CPLD过压故障。 清除故障码重新读取只有“P1BD119过流”故障;
2、根据故障码含义,分析电控故障可能性很大,测量驱动电机控制器的管压降均不正常,确认控制器存在故障;
3、准备检查底盘看看电池包是否有磕碰,在推车的过程中发现车辆几乎推不动,对比正常阻力非常大。举起车辆后检查底盘无任何磕碰,但是在空转两前轮时发现很难转动;怀疑前电机或变速器有问题;

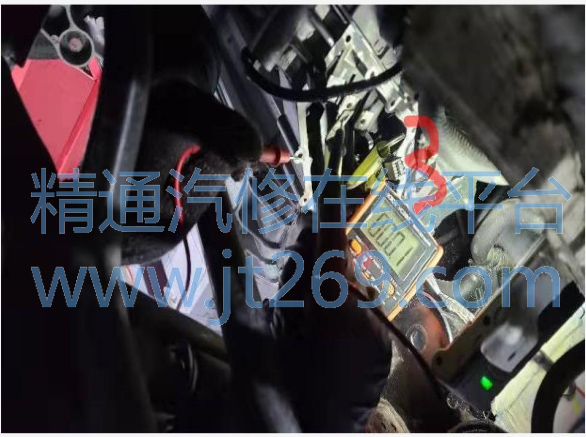

4、拆开电机前盖,里面有大量杂质及灰尘。测量电机三相线对地阻值均不正常,电机三相线对地短路(如图);
5、根据测量及判断确定该车的前驱动电机控制器及驱动电机损坏,分析是电机三相线对地短路造成了电控的损坏;
6、更换集成智能前驱,故障排除;
维修小结:遇到CPLD过流、过压故障,一定要检测电控下游用电器(动力电机或压缩机)绝缘及内部短路现象,否则单独更换电控的话,可能将再次造成电控损坏;
