原因分析： 1. 天窗控制开关故障 2. 天窗控制系统保险 FS17 以及 FS18 故障 3.搭铁故障 4.电机故障

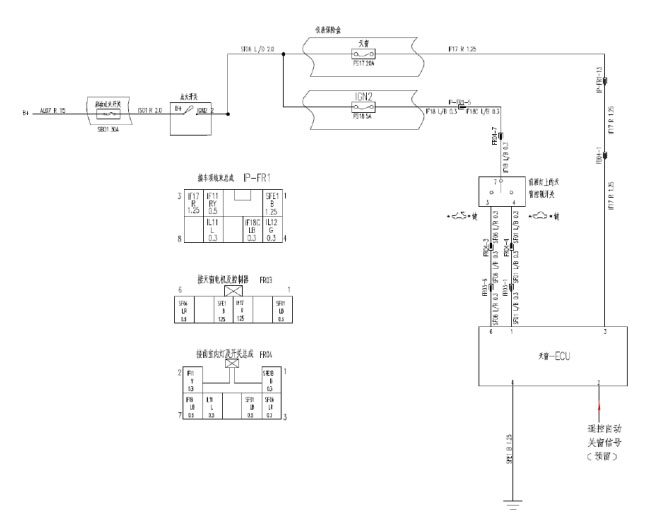

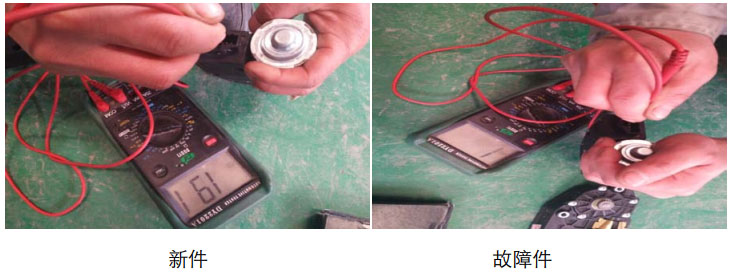

故障诊断:. 根据故障现象对天窗控制开关进行测试天窗没有动作,维修技师首先对开关进行测量,天窗控制开关正常,根据维修手册 11-151 天窗系统电路图我们对天窗控制系统保险 FS17 以及 FS18 没有故障,测量天窗电机及控制器插头 3 针脚电压正常为蓄电池电压,装上天窗控制开关安住打开与关闭测量,天窗电机及控制器插头 6 与 3 号针脚电压正常为电池电压,检测天窗 ECU 搭铁正常,故障确定为天窗电机及控制器,于是对天窗电机及控制器电阻进行测量,万用表打至测量二极管测量档位,测量时发现新电机 1 号针脚与 2、 3 号针脚有电阻存在而旧电机没有电阻,新件电阻为 191,旧件1,更换新件进行测试天窗系统正常。



故障排除: 更换天窗控制电机故障排除。
