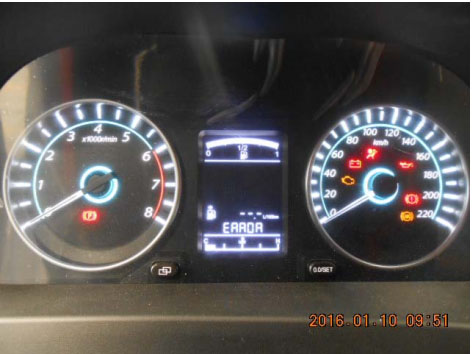

原因分析： 确定问题后,首先检查到在点火钥匙 OFF 时打开车门仪表没有门状态显示出现,初步判断仪表长供电出现问题。

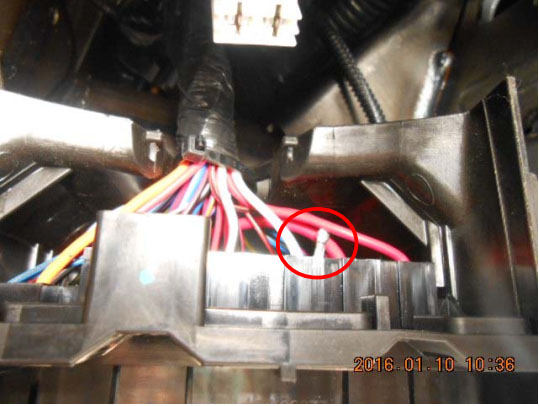

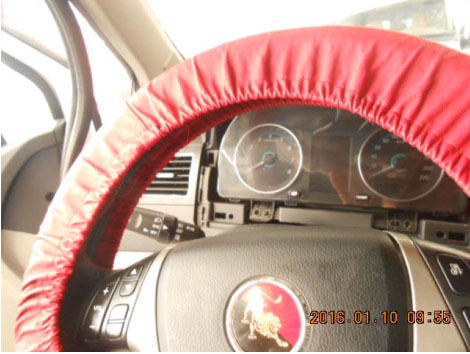

故障诊断:首先检查室内 FS015A 保险丝,有 12V 电源且保险丝正常,于是拆下组合仪表,更据景逸 XV 电路图组合仪表系统,找到 A10 针脚与蓄电池 B+连接,测量 A10 无电源,从电路图上看此针脚直接连接到 FS01 保险丝处,测量此线的导通性正常,这时检查保险丝处插脚发现有退出的现象,仔细检查确认是保险丝处插脚在插入保险丝时由于固定不好会退出来。



故障排除: 重新处理此插脚故障排除。
