一辆景逸 XV 行驶 4120KM, 用户来站反映发动机抖动加速无力,发动机故障灯点亮的故障现象。
1.2 原因分析
1.2.1:确定故障后,进行分析发动机故障灯点亮说明

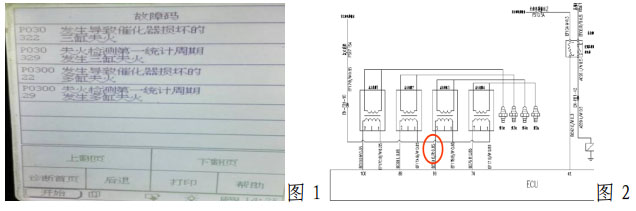

ECU 内部存储有故障码,决定利用故障码来确定检查方向。用诊断仪读取故障码为 P030022 发生导致催化器损坏的多缸失火、 P030322 发生导致催化器损坏的三缸失火。(图 1)
1.2.2:根据故障码列出如下维修思维导图:
1.3 检查过程
1.3.1: 根据思维导图进行检查,考虑到此车是新车机械部分发生故障的几率较小决定从电子部分着手进行检查。同时分析故障码是导致三元催化器损坏的失火,喷油这一部分暂时不予考虑。通过断开喷油器进行断缸检查发现第三缸不作功。拆下点火线圈做跳火实验第三缸无高压火。
1.3.2: 把其它缸点火线圈与其对调发现仍然不跳火,排除了点火线圈损坏的可能。证明故障在线路部分。
1.3.3: 根据电路图测量第三缸点火线圈 1 号脚电压正常。在有发动机转速的情况下测量点火线圈插头 1、 2 号针脚之间无电压。说明点火线圈信号线短路或
ECU 有故障。
1.3.4: 测量第三缸点火线圈插头 2 号针脚至
ECU 插头 99 号针脚之间不能导通(断路)(图 2)
1.3.5: 通过检查发现发动机线束由于安装位置不合理与变速器存在干涉,取下发动机线束发现第三缸点火线圈信号线被磨断(图 3)(图4)
1.4 处理措施
更换发动机线束调整线束安装位置使之与变速器保持 10mm 左右间距,故障排除。
