一、 检查原理示意图
二、检查步骤： 1.拆开驾驶室内换档操纵机构的装饰盖板，找到换档操纵机构的线束接
头与仪表板电线束插接的接头。

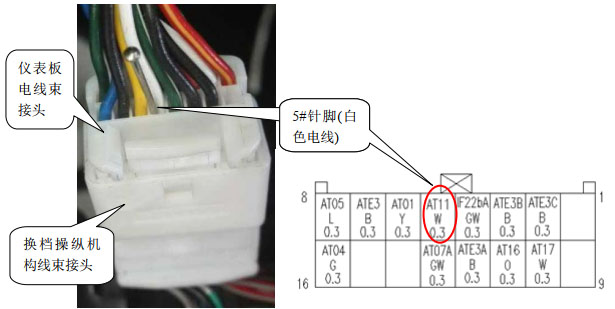

2.用大头针从仪表板电线束的线束接头后端插入白色电线（对应维修手册
AT 变速箱章节对应电路图的 5#针脚）。

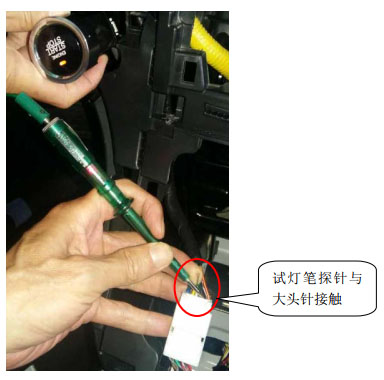

3.将试灯笔的探针与大头针接触，试灯笔的另一端与车身搭铁（可放在车门铰链位置）搭铁。

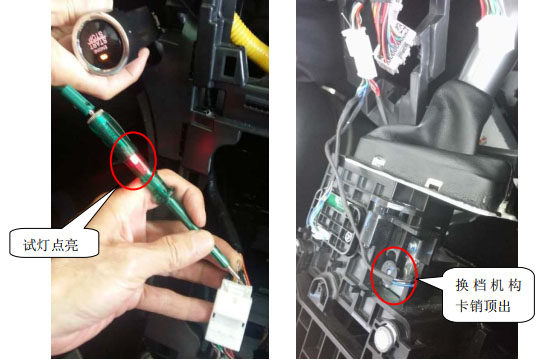

4.按下启动按钮，让车辆上电，处于 ON 档，踩下制动踏板， 正常情况下， 这时试灯点亮，同时换档操纵机构的卡销将顶出。
注意： 1.如果是偶发故障必须在故障出现后才能进行检查。
2.只要试灯点亮，则说明到换档操纵机构的制动信号的传输没有异常。 此时， 留意换档操纵机构的卡销，是否存在偶发的卡滞或者是行程不够， 导致卡销无法从档杆卡槽内脱出，从而导致 P 档锁死。
3.如果试灯没有点亮，则需要检查接头之前的线路与制动信号是否存在异常，排除异常后，在按照上述步骤进行重新检查。
