一辆景逸 X5 1.6L 行驶了 29867km,发动机故障灯亮。 用诊断仪读取故障码为: P0016 凸轮轴与曲轴安装相对位置不合理、 P0340 相位传感器安装位置不当。

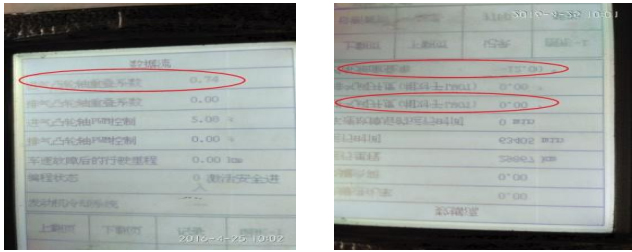

原因分析:发运机启动时间长,启动着机后运转平稳,故障码无法清除。读取在怠速状态下的发动机
数据流:

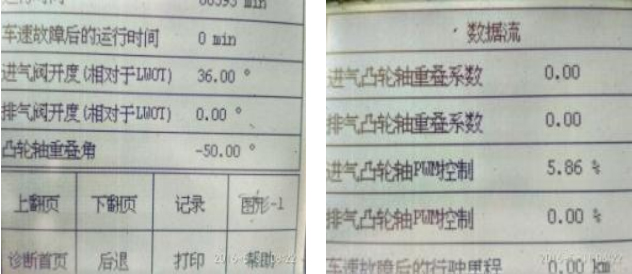

断开 VVT 控制电磁阀端插头
数据流没有改变。原因分析:( 1) VVT控制电磁阀内部卡滞导致凸轮轴与曲轴相对位置位移。 ( 2)配气相位不正确或 VVT 执行机构损坏。 ( 3)曲轴位置信号轮或凸轮轴信号轮位置置偏移。由于发动机怠速运转平稳可排除电磁阀内部卡滞和配气相位不正确和 VVT 执行机构损坏。
检查过程:

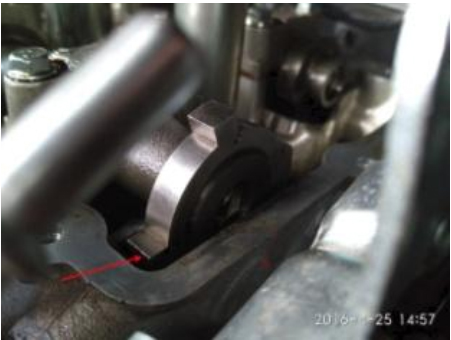

拆下气门室罩盖,转动曲轴至 1 缸压缩行程上止点发现进气凸轮轴信号轮发生了偏转,如下图

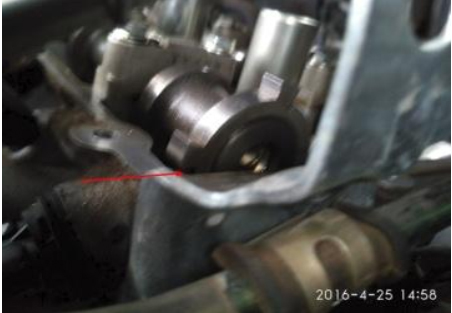

正常位置如下图:
信号轮用手轻轻就可以转动。拆下凸轮轴发现信号轮有明显裂纹,如下图:
处理措施:更换凸轮轴故障排除。
分析总结:此类配气故障常会导致发动机抖动,例如类似的故障 P001622 凸轮轴相对曲轴安装位置迟滞,可能是由于 VVT 阀活塞卡滞或旷动引起的。
