风行景逸1.5XL/LV车型 ABS故障灯亮检修
来源:本站整理  作者:佚名  2021-11-23 11:19:17

 1 故障现象:

景逸 1.5 XL/LV 车型,里程 30479 公里,洗车或下雨后行车 ABS灯就会长亮。
2 检查过程:

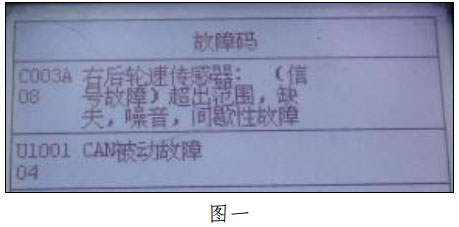

用 X431 读取故障码,显示如下图一,分析可能的故障原因: ABS传感器故障、 线束故障、 ABS 齿圈损坏、接插器故障、 ABS ECU 故障、ABS 驱动器故障。
2.1 对 ABS 线束检测, 线束导通正常无短路断路现象。
2.2 对 ABS 驱动器及 ABS ECU 检测,均正常。
2.3 对接插器检测, 导通正常。
2.4 检测右后 ABS 传感器电阻值, 正常。

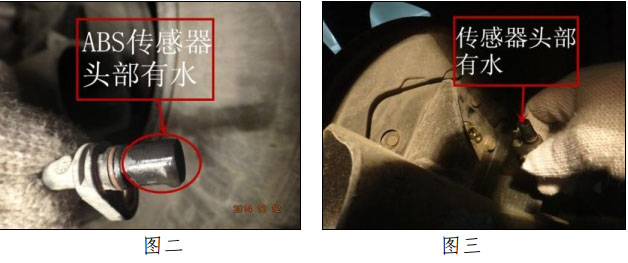

2.5 检测 ABS 齿圈时, 将 ABS 传感器拆下发现传感器头的表面有水(见图二、 三),再查 ABS 齿圈正常,但上面也有水。
2.6 清理 ABS 传感器表面及齿圈表面, 吹干后装回试车, 故障消失。 确认故障原因为 ABS 传感器及齿圈有水。分析可能是轮轴油封密封不良或者 ABS 传感器密封不良导致。
2.7 经检测, 轮轴密封很好,但 ABS 传感器密封不严。
3 处理措施:
3.1 将 ABS 传感器拆下,并把 ABS 传感器表面及 ABS 齿圈里的水吹干(见图四)。
3.2 在传感器根部均匀涂抹宽 1-1.5mm 的密封胶一层(见图五)。
3.3 重新安装 ABS 传感器。
3.4 检查安装到位后试车, 确认故障消失。
4 分析总结:
由于 ABS 传感器密封不严,当洗车时或下雨后行车时水就会进入。车轮带动齿圈转动将水带起甩在 ABS 传感器上,对传感器与齿圈之间的磁通量造成影响, ABS 传感器得不到准确的信号,导致 ABS 故障灯亮。可将其传感器密封圈更换或在底部均匀涂一层密封胶,确保密封良好。
