东风风神AX7 AT发动机系统故障报警灯亮、加不起速
来源:本站整理  作者:佚名  2022-08-18 10:01:22

 故障状态:仪表上的发动机系统故障报警灯点亮,车辆加不起速,加速踏板踩到底,发动机转速也只有1600r/min左右。

故障工况:车辆在任何状态下都出现发动机系统故障报警灯点亮、加不起速现象。
故障确认:故障现象一直存在,用诊断仪读取发动机系统有故障码:

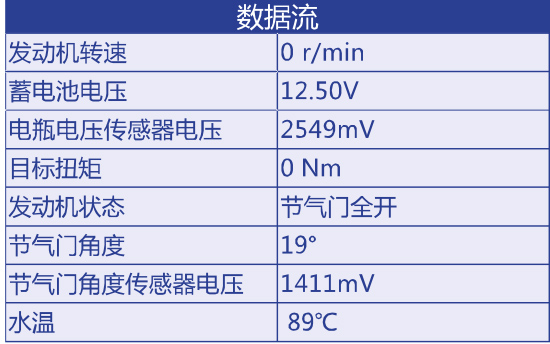

    查看发动机数据流,发现当加速踏板踩到底时,发动机状态是节气门全开、节气门角度只有19°,发动机转速只能维持在1600r/min左右,根据故障现象、故障码定义和数据流分析。

可能原因:
故障码:P0121电动气门位置传感器通道1信号一致性。
诊断描述:在电动节气门体位置传感器第1轨上检测到不一致的值。
诊断启用条件:打开点火开关。
故障消失条件:行驶5分钟。
发生故障时降级模式:
1.不可逆车辆巡航控制禁用功能
2.停用防沸腾限制
3.发动机转速限制在1500r/min
4.激活冷却风扇总成高速模式
报普灯点亮和警告信息:
发动机系统故障报警灯
可能造成故障:
无法启用巡航控制功能
停用车辆巡航控制
咆哮声/嗡嗡声/轰隆声
动力不足
故障可疑范围:
电动节气门体
电动线束

故障码:P0123电动节气门位置传感器信号,信号1,对正极短路或断路。
诊断描述:电动节气门位置传感器的通道1对正极短路或断路。
诊断启用条件:打开点火开关。
故障消失条件:行驶5分钟。
发生故障时降级模式:
1.不可逆车辆巡航控制禁用功能
2.激活冷却风扇总成高速模式
3.停用防沸腾限制
4.冷却风扇总成低速调节参考值
报普灯点亮和警告信息:
发动机系统故障报警灯
可能造成故障:
无法启用巡航控制功能
停用车辆巡航控制
咆哮声/嗡嗡声/轰隆声
动力不足
故障可疑范围:
电动节气门体
发动机控制单元
电动线束

故障诊断过程:
1.拆下进气管路检查节气门发现在加速踏板踩到底时节气门无法打开,节气门内有很多积碳油泥,拆下节气门清洗清洁节气门体,安装好用诊断仪对节气门进行初始化学习后故障还是依旧。
2.测量节气门位置传感器到发动机控制单元之间的线路导通性正常,供电电压5V正常。

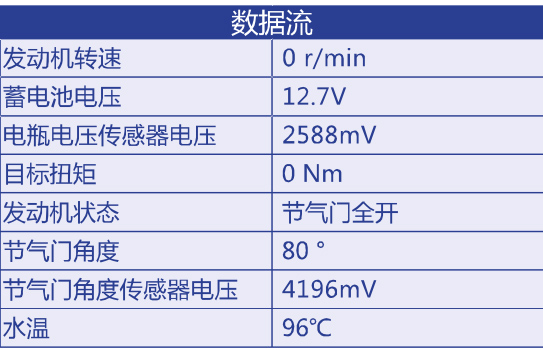

3.更换一个节气门总成测试,发现车辆加速性能恢复正常。



故障排除:更换节气门总成,清除故障码,反复路试验证,车辆加速性能良好,故障排除。
    维修总结:对于有故障码车辆,可以查阅维修手册、结合故障码定义、线路图,按维修手册故障处理步骤,可以较快排查故障。


关键词:风神AX7
