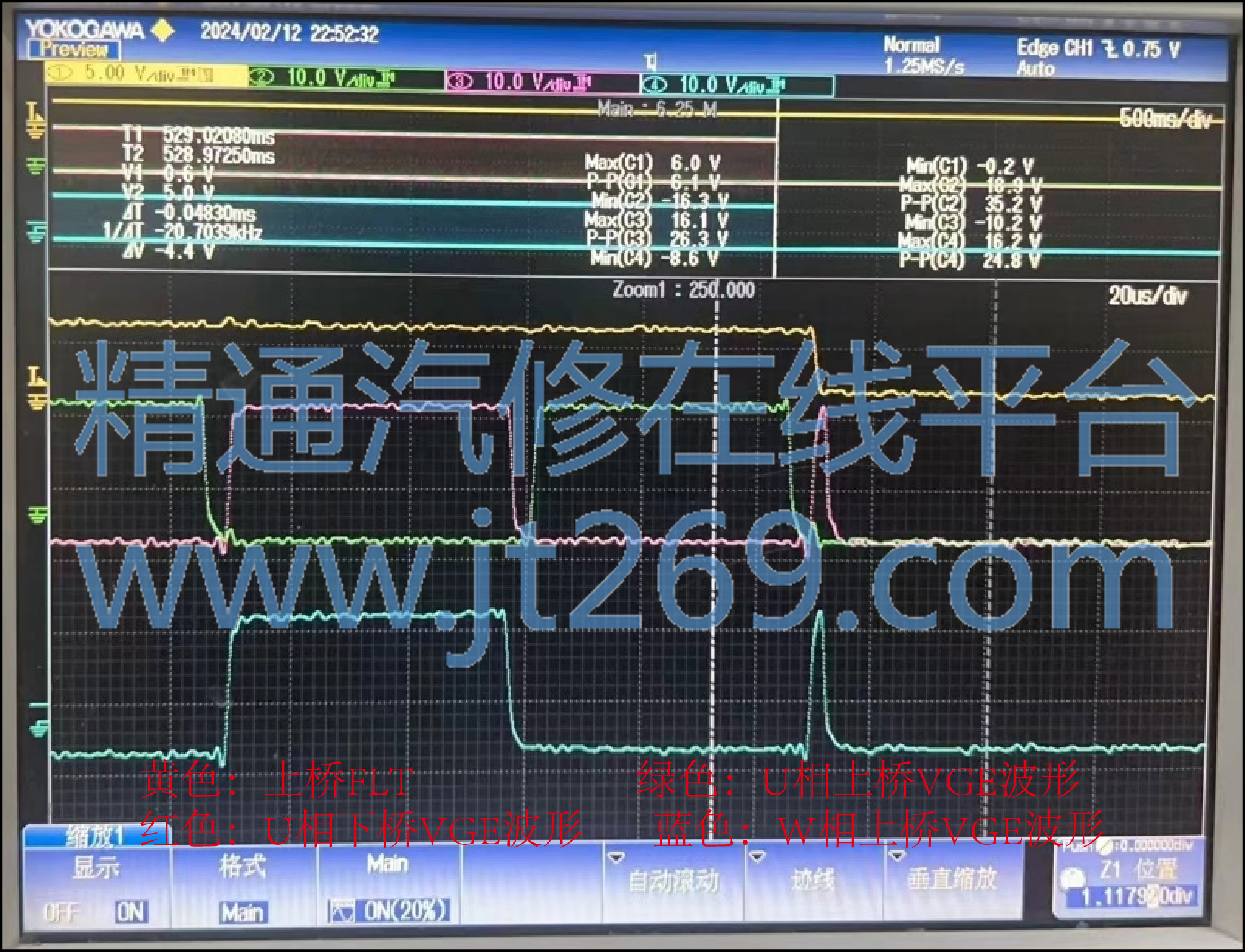

-台架复现监测故障时刻IGBT上下管的VGE波形，查看是否有桥臂直通（上下管同时开通）的情况；
-测试发现控制器故障时刻，桥臂没有直通故障，死区时间足够（2us以上）。故障工况均为0矢量工况，上三管同时开通或下三管同时开通，50%占空比。排除误开管导致桥臂直通短路。

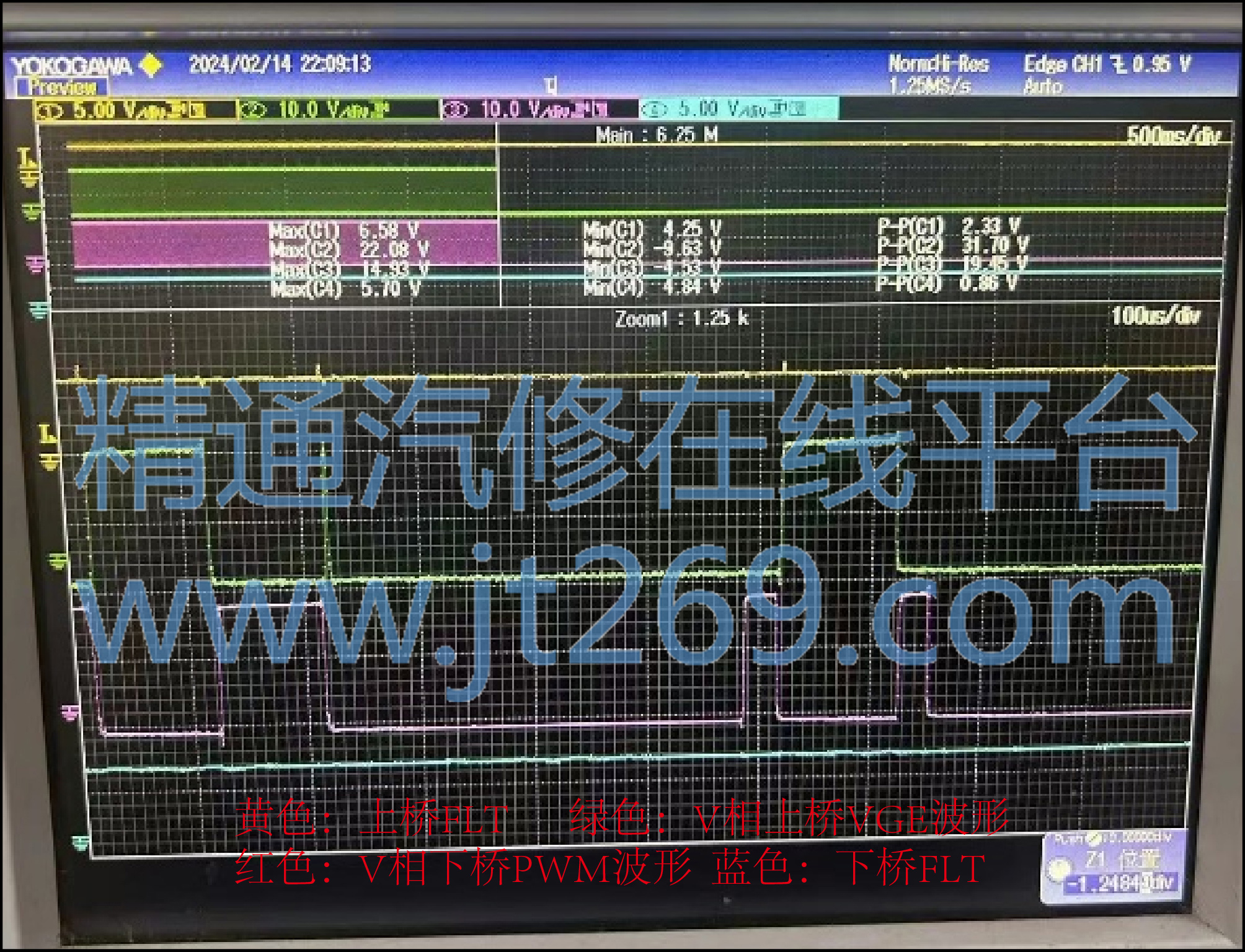

-台架复现控制器焊线测试退饱和故障DESAT pin脚波形，故障波形。
-测试发现上桥故障pin脚FLT电平拉低450us左右，对应软件监测到上桥退饱和故障。同时未发现DESAT脚有超过9V阈值的情况，排除软件误报。

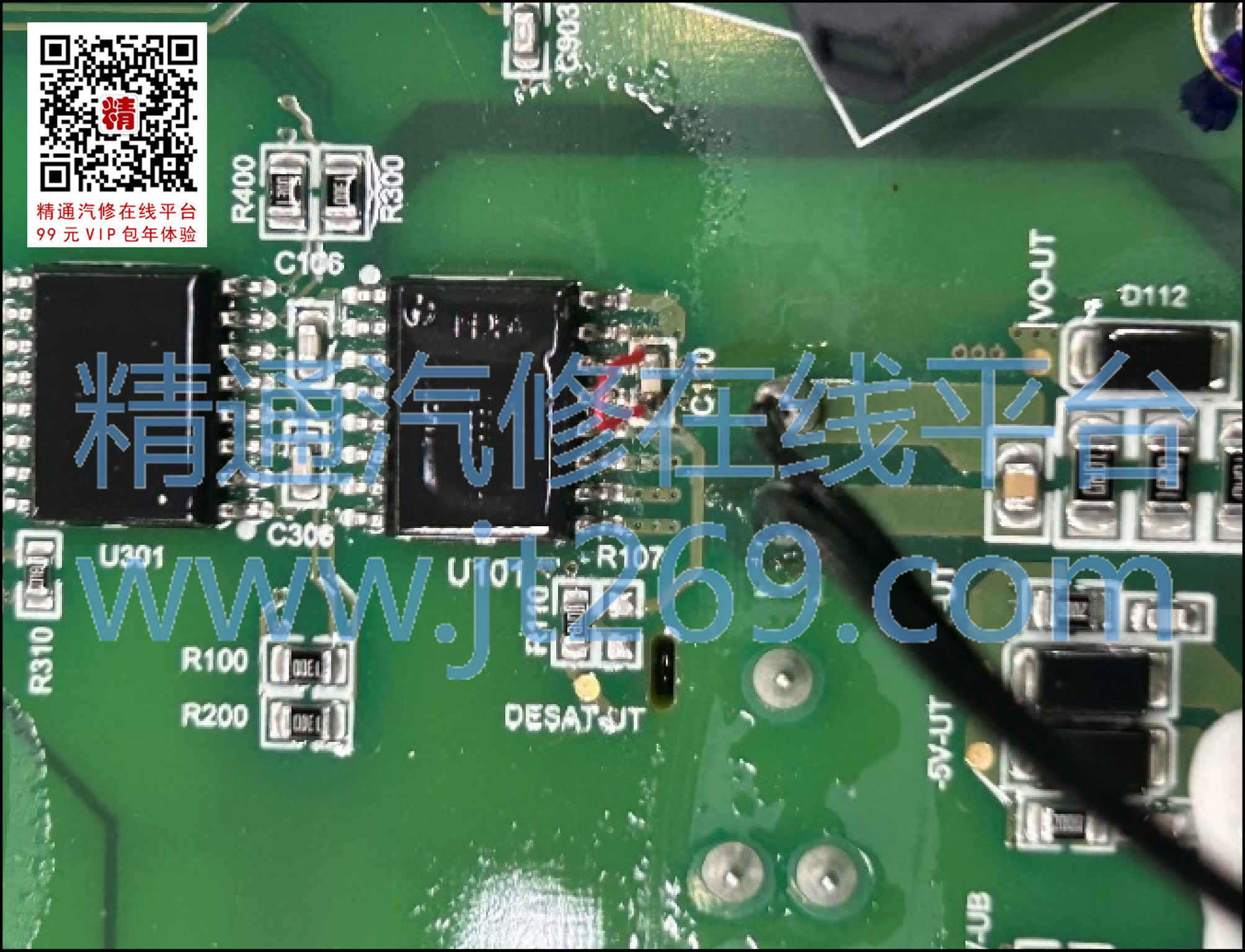

-台架复现，将芯片副边DESAT检测pin脚短接至芯片VE地脚，相当于屏蔽退饱和故障，FLT引脚电平依旧异常被拉低近0。
-测试发现上桥故障pin脚FLT电平拉低近0V（正常5V±0.5） 450us左右，对应软件监测到上桥退饱和故障。
详细调查如下：
上三管DESAT故障检测屏蔽后，发现上桥FLT故障脚仍有拉低情况，控制器仍报故障。可以确认芯片存在问题。
多次测试发现，FLT故障pin脚处于低电平时间不一致，在150-1200us之间变化。芯片报FLT故障应至少持续6.4ms以上才是正常的。可以确认这些故障都为异常情况。
-将芯片FLT故障pin脚断开，采集故障信号，找出不良芯片。
通过ABA验证，确认V相上桥驱动芯片故障，部品不良；
断开V相上桥芯片FLT故障pin，运行22分钟未发现故障pin拉低，软件未报FLT故障。但V相存在异常关管。
