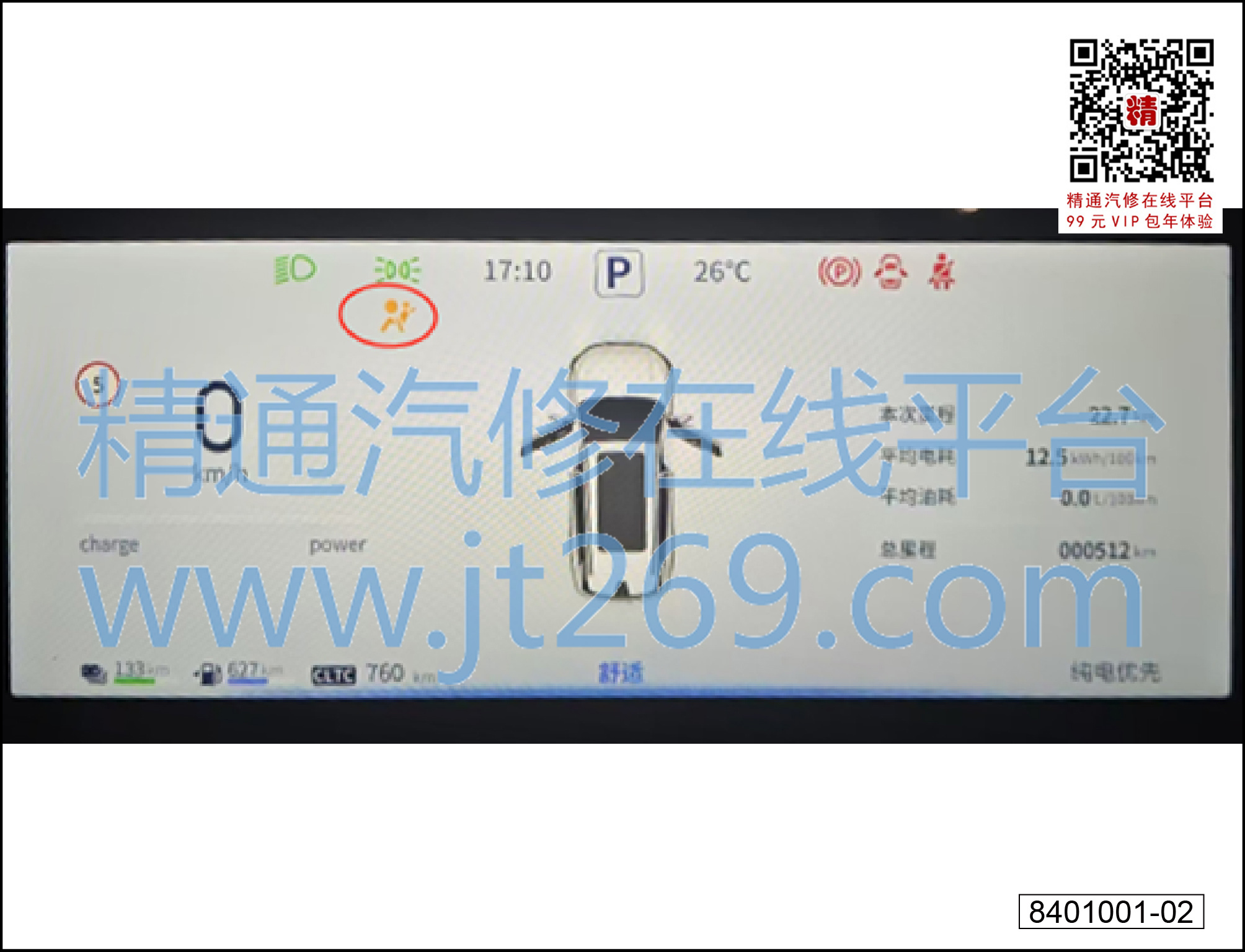

故障现象:仪表安全气囊故障灯点亮。
故障诊断过程:

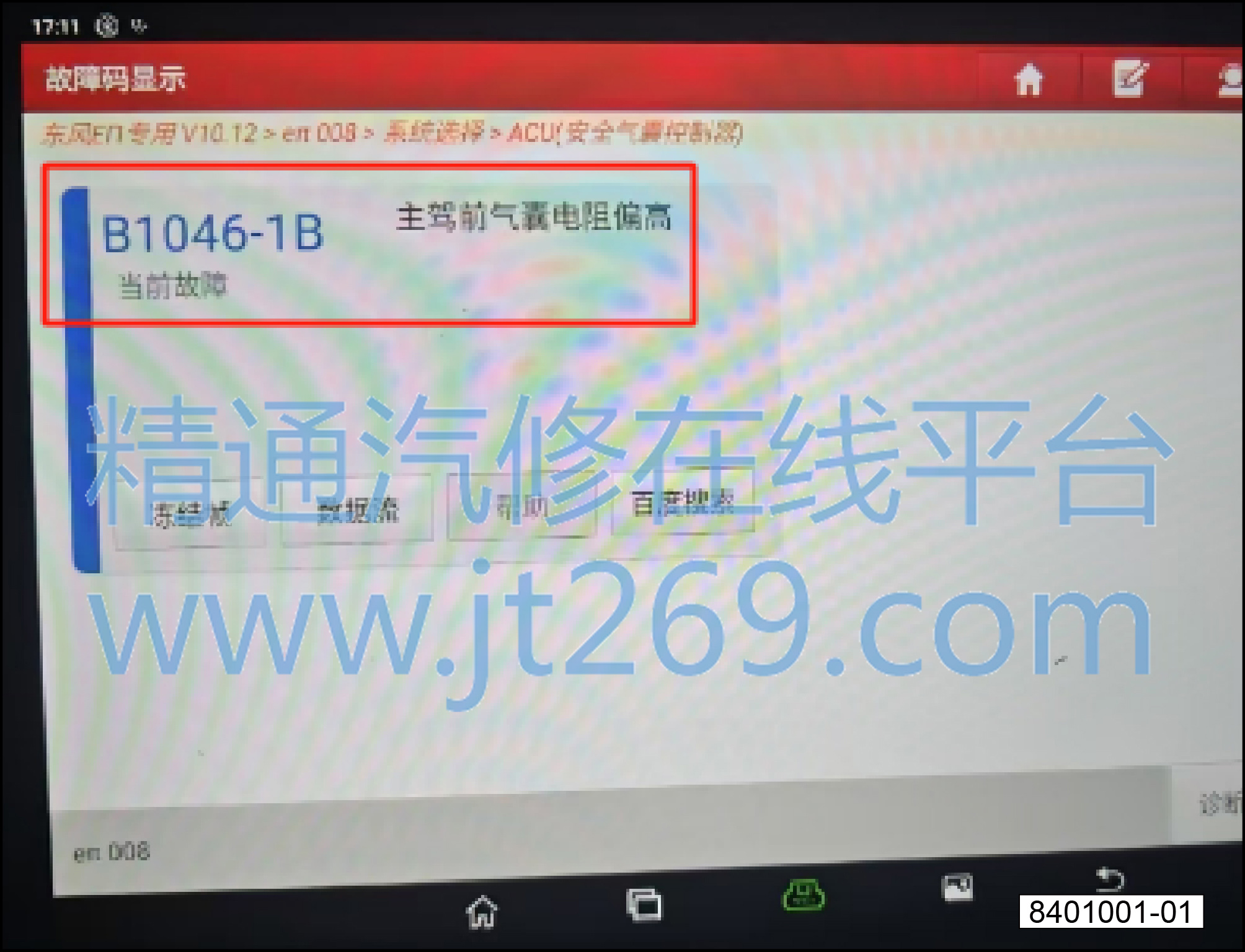

1.诊断仪检查显示B1046-1B 主驾气囊电阻值偏高。
2.阻值过高报码逻辑:ACU诊断主驾气囊回路阻值>5Ω,报回路阻值过高故障码,点亮安全气囊故障指示灯;

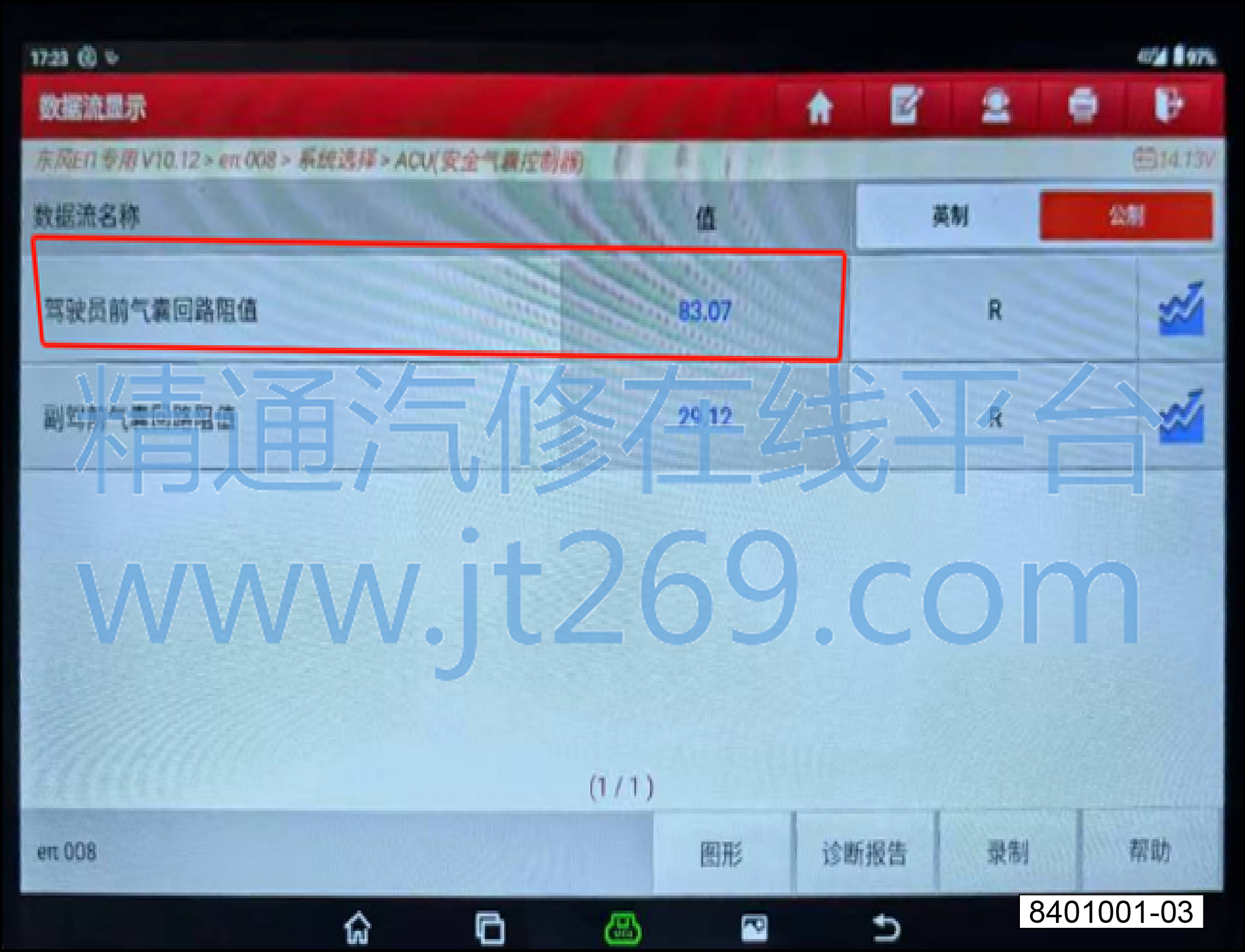

3.故障诊断:通过诊断仪读取ACU主驾前气囊回路阻值
数据流,阻值8.3Ω>5Ω符合报码逻辑。

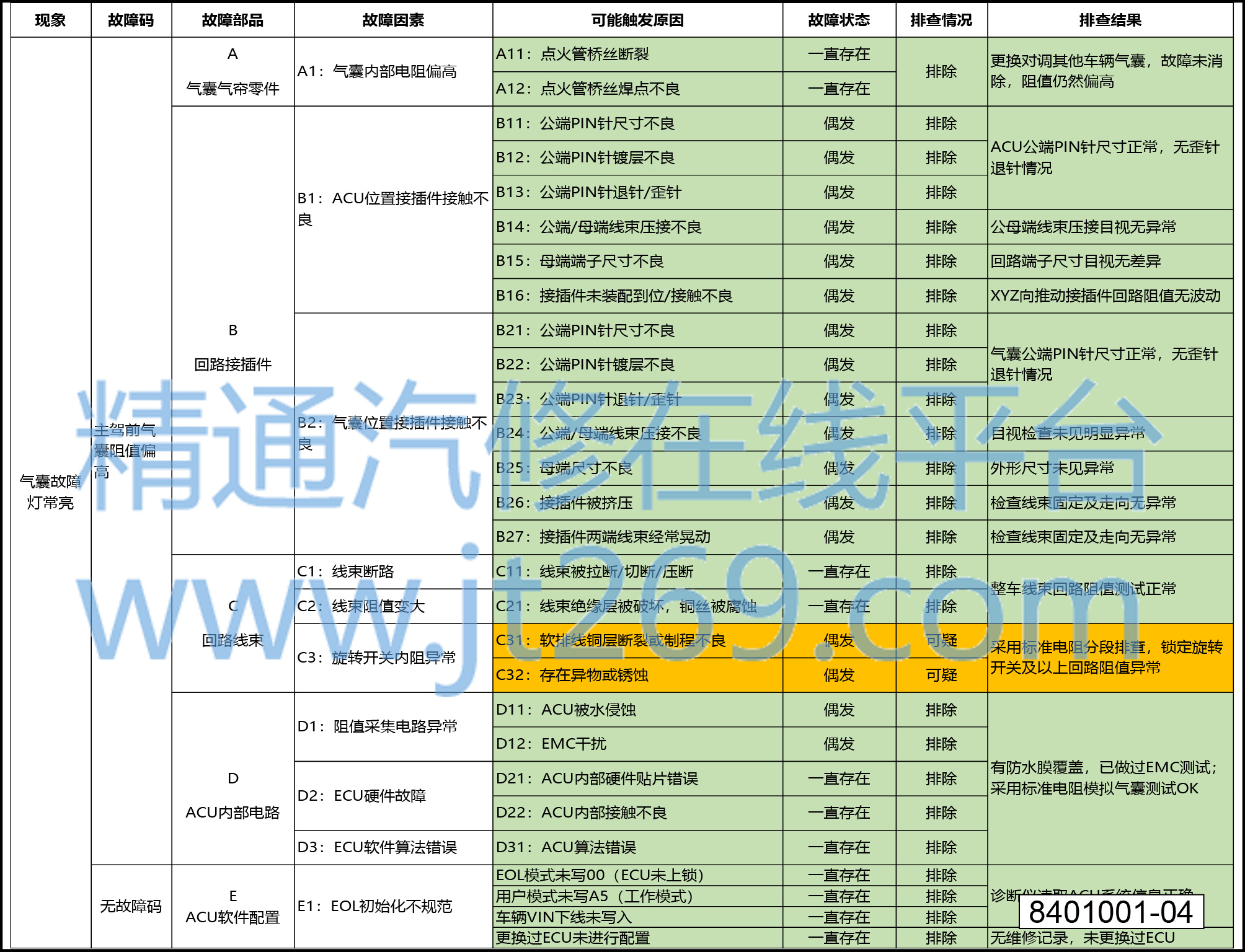

4.回路阻值过高可能原因:
5.排查过程:

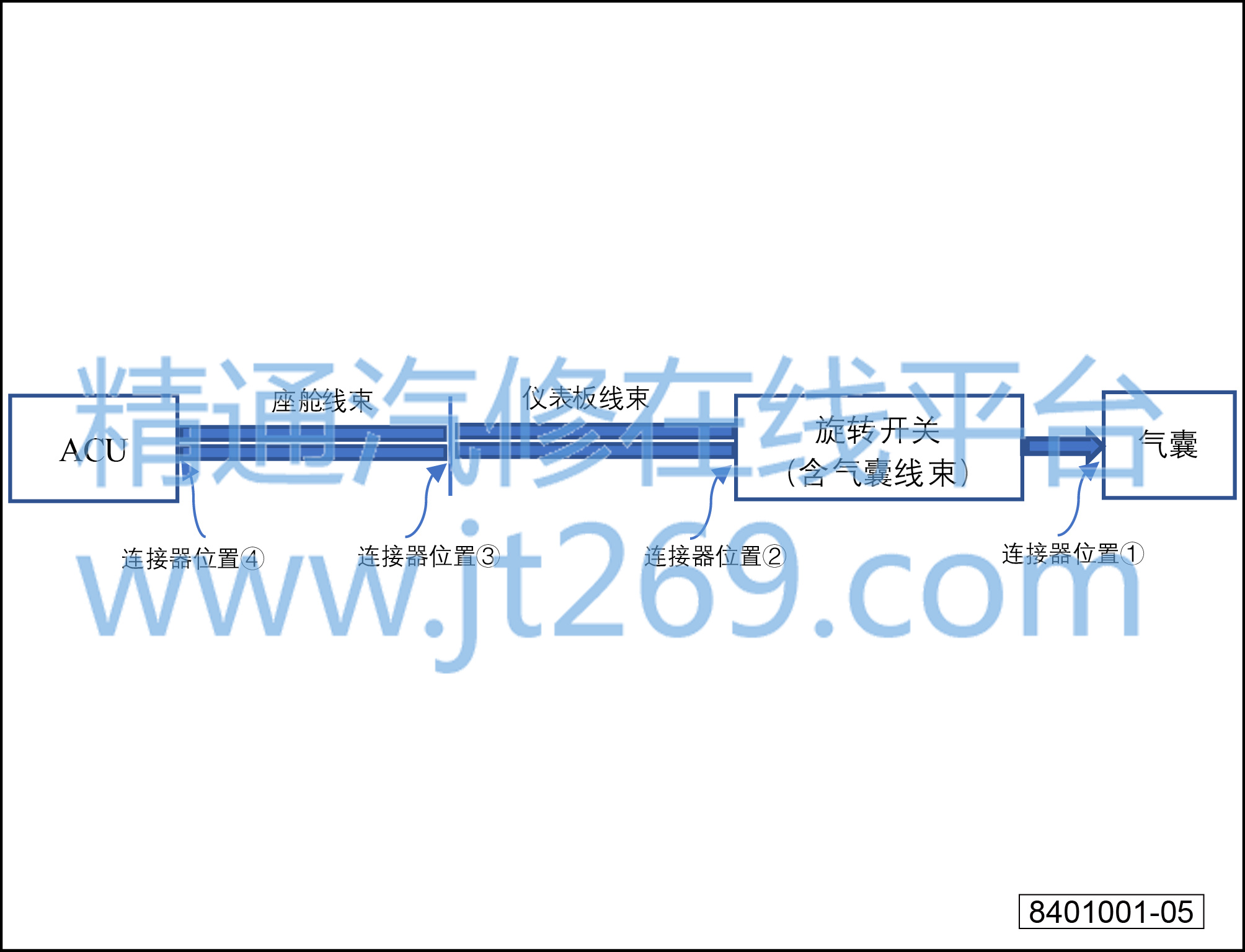

①针对主驾正面气囊回路方案梳理如下,涉及ACU、线束、旋转开关、气囊等零件,共计4处接插件位置;
②根据回路原理图,从气囊端开始逐端对零件符合性及接插件装配情况进行检查,通过摇晃线束及连接器观察回路阻值是否变化;进一步的,按照连接器位置~顺序采用标准电阻模拟气囊进行插拔测试,检查端子尺寸、镀层、有无歪针等问题,根据阻值变化情况缩小故障范围。
6.排查结果:
-在连接器位置2/3/4处,回路阻值正常且稳定——排除ACU、座舱线束及仪表板线束
-将气囊ABA互换到试驾车无故障,换回原车故障在现——排除气囊
-在连接器位置2处回路阻值正常,连接器位置1处阻值异常——旋转开关可疑。
维修方法:更换旋转开关(时钟弹簧)后,故障回路阻值恢复正常、故障消除。
故障快速定位及排查方案:
针对气囊故障灯点亮问题,故障快速定位及排查方案(适用风神、奕派、纳米等品牌车型):
1.使用诊断仪读取ACU系统信息、故障码信息(含冻结帧、
数据流)并记录;
2.重复上下电操作观察故障现象是否持续再现,进行如下快速判断:
无故障码:按照FTA疑因表逐项排查ACU软件配置信息(EOL模式、用户模式、VIN等)
有故障码:按照FTA疑因表逐项排查整个硬件回路(含ACU、线束及接插件、气囊气帘等)
3.硬件回路排查技巧:
b)采用2欧姆标准电阻对整个回路分段进行检查,根据阻值变化情况进一步缩小故障可疑范围。
扩展:阻值过低的排查
1、阻值过低报码逻辑:回路阻值<1.5Ω时,报回路阻值过低故障码,点亮气囊故障指示灯;
3、阻值过低原因有:
①回路短路;
②安全气囊连接器未装配到位,短路片未弹开(优先排查)、或短路片卡子断了。
