解读大众奥迪A3 Sportback技术
来源:本站整理  作者:佚名  2012-03-11 09:17:09




②  侧面安全气囊N199、N200

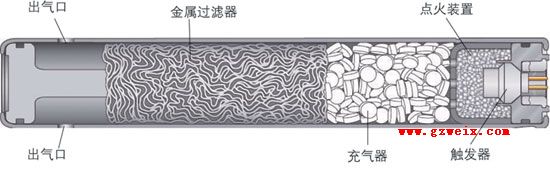

奥迪A3 Sportback中的侧面安全气囊与2005款奥迪A6中使用的一样,采用烟火式管道气体发生器。如果安全气囊控制单元检测到一个足以触发气囊的侧面碰撞,就向相应的侧面安全气囊触发器供电。通过点火器触发主充气器。产生的气体通过过滤器流入安全气囊(图5)。



③  头部安全气囊 N251、N252
该车型头部安全气囊的混合气发生器安装在车顶后部,通过一个喷气管向气囊充气。通过点燃充气器,用机械方法将支柱从其位置上射出。以60 MPa的压力储存在高压气瓶中的氦气使安全膜片破裂,气体通过过滤器流入连接气囊与气体发生器的喷气管。

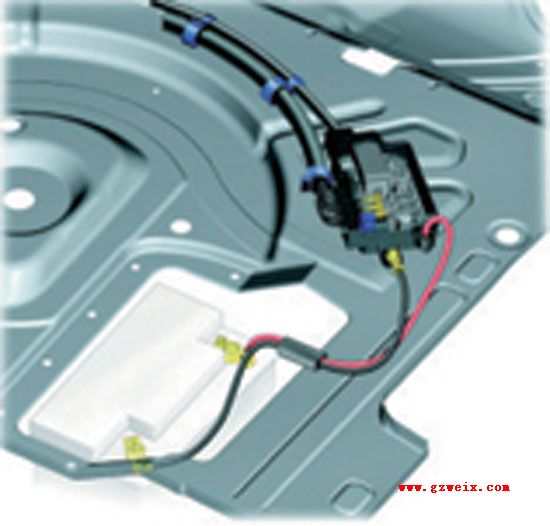

④  蓄电池中断点火器N253(图6)

 蓄电池中断点火器具有和蓄电池切断继电器同样的功能。其任务是,在发生撞车时,切断起动机和发电机与蓄电池的连接线。只有蓄电池位于行李舱内的车型上装备了蓄电池中断点火器。
该点火器由安全气囊控制单元进行控制和诊断监测。随着触发安全气囊,蓄电池中断点火器就被激活,然后必须将其更换。如果触发了烟火式充气器,产生的气体压力将位于一个活塞上的螺栓推开,然后切断两个接头之间的连接。


2. 舒适系统


  (1)系统组成

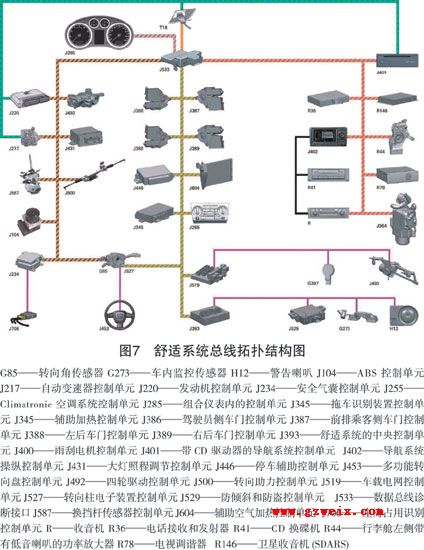

  舒适系统的总线拓扑结构如(图7)所示。

(2)舒适系统的改进

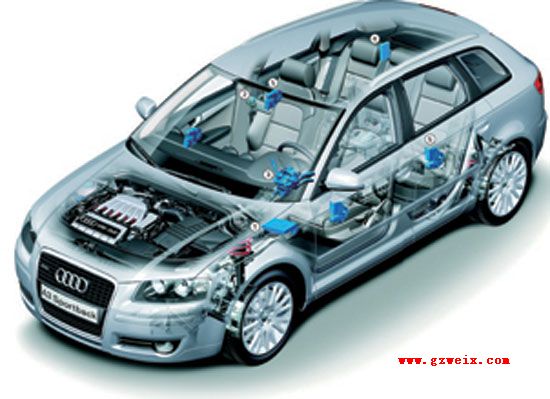

  在2004年款3门A3的基础上,A3 Sportback的舒适系统有了一些新变化(图8)。



①  车载电网控制单元 J519


  在奥迪A3 Sportback上,针对新的晴雨和光线识别传感器 G397以及修改了的尾灯造型,对车载电网控制单元进行了匹配。


②  晴雨和光线识别传
