（2）主要部件和功能

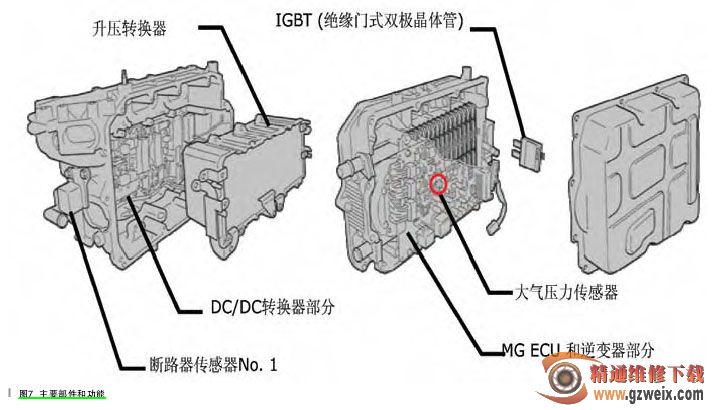

逆变器总成为多层结构，主要包括升压转换器、逆变器和 MG     ECU、DC/DC  转换器，实现了轻量而紧凑的设计，如图 7 所示。

（3）系统图

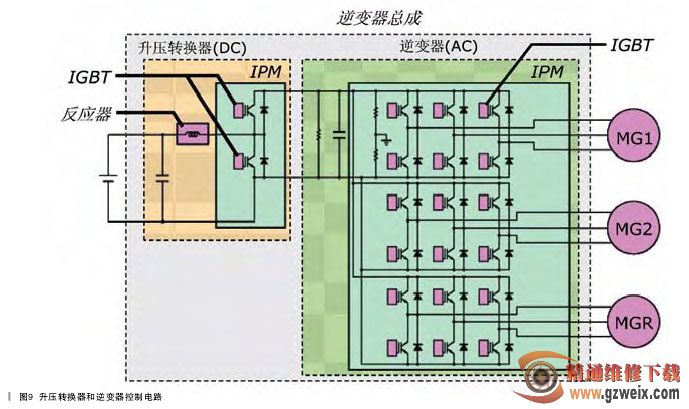

系统图如图 8 所示。升压转换器 + 逆变器，如图 9 所示。

（4）大气压力传感器

安装在 MG     ECU 板上，传感器检测大气压力并将其转换为电信号传送至 MG         ECU，使其根据工作环境修正工作状态。
