奥迪A1 1.4 L汽油发动机(CAXA、CNVA、CNUA)电路图(一)
来源:本站整理  作者:佚名  2012-04-23 16:24:20

ws-白色 sw-黑色 ro-红色 rt-红色 br-褐色 gn-绿色 bl-蓝色 gr-灰色 li-淡紫色 vi-淡紫色 ge-黄色 or-橘黄色 rs-粉红色

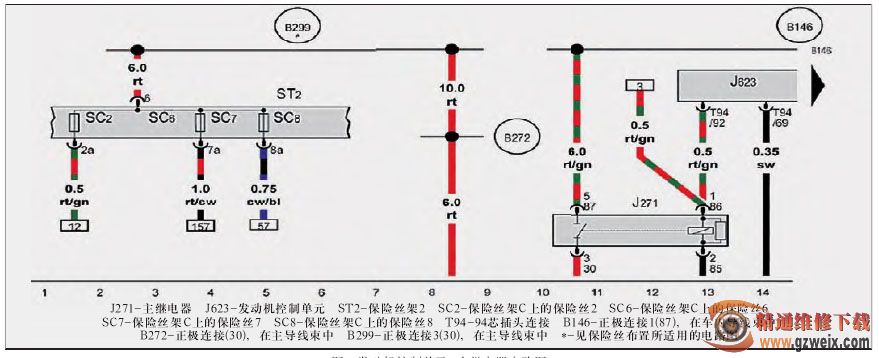

图1 发动机控制单元、主继电器电路图



图2 发动机控制单元、启动机继电器电路图

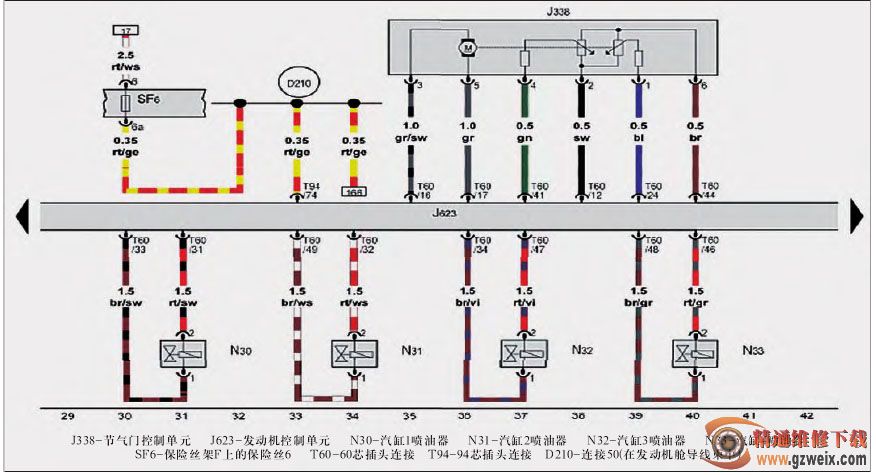

图3 发动机控制单元、节气门控制单元、汽缸1-4喷油器电路图



图4 发动机控制单元、点火系统电路图



图5 发动机控制单元、制动信号灯开关、离合器位置传感器、冷却液循环泵电路图

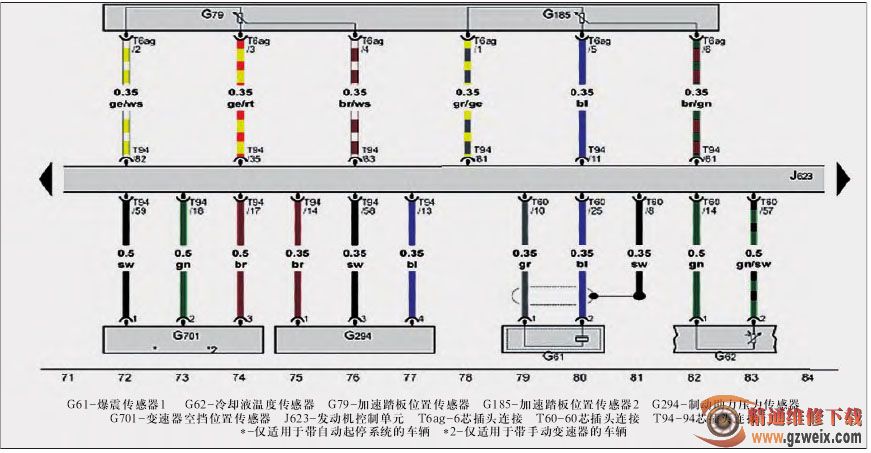

图6 发动机控制单元、爆震传感器1、加速踏板位置传感器、制动助力压力传感器电路图
