二、冷却液温度传感器
1.冷却液温度传感器的作用
冷却液温度传感器端子为2针，一根为输入信号线，另一根为输出信号线；端子为4针，则4针分别为输入信号线、输出信号线、控制单元搭铁线和仪表板搭铁线，如图2所示。冷却液温度传感器一般装在发动机后侧节温器或散热器出水孔处，负责喷油脉宽、暖机、点火提前角、自动变速器变矩器锁止和超速挡的控制以及空调的控制。主要作用有：
①负责控制混合汽浓度，温度越低，混合汽越浓；温度越高，混合汽越稀。
②负责控制暖机时发动机转速，40℃以下转速为1500r/min，40～70℃转速为1100r/min。
③负责控制散热器风扇，85℃以上开始低速旋转，105℃开始高速旋转。
④负责控制自动变速器，56℃以上变矩器进入锁止工况，70℃变速器允许进入超速挡。
⑤负责控制空调，120℃空调退出控制。
2.冷却液温度传感器故障分析
发动机冷却液温度传感器短路，数据流会显示100℃以上的高温，造成混合汽过稀无法启动；传感器断路或搭铁线接触不良，数据流会显示-30℃以下的低温，造成混合汽过浓，排气管冒黑烟。
OBD -Ⅰ系统设定发动机控制单元将冷却液温度传感器感应温度界定在-35～120℃之间，若超出或低于这个范围，控制单元便可判断传感器发生故障，而在此范围内不会出现故障码。若冷却液温度传感器短路，打开点火开关时数据流就显示冷却液温度超过100℃，但由于没有达到120℃，所以不会留下故障码。
OBD-Ⅱ系统对组合电器的监控，主要是将提供相关信息或共同信息的传感器的信息进行比较，以便判断具体哪个传感器故障，是短路还是断路等信息。如将冷却液温度传感器的信息和进气温度传感器的信息或启动后的时间进行比较，就可以得出冷却液温度传感器的信息是否准确，传感器是否有短路还是断路的故障。所以冷却液温度传感器短路后OBD-Ⅱ系统会留下故障码。
三、变速器油温传感器
自动变速器油温传感器装在控制阀上，对变速器主要进行高温控制，见图3。变速器油温高于150℃时变矩器立即进入锁止工况，30s后如果变速器油温仍不下降，变矩器解除锁止工况，变速器退出超速挡。油温传感器自身或线束短路，数据流会显示变速器油温高于150℃，所以油温传感器自身或线束短路后，变矩器不进入锁止工况，变速器没有超速挡，汽车没有高速。

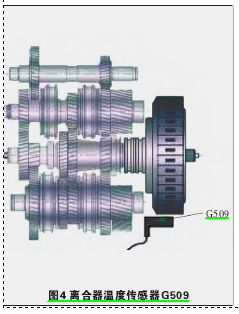

以迈腾双离合器变速器油温传感器为例，变速器油温传感器为G509和G93，其中G93负责监控变速器油底壳油温，即变速器油温度；G509(图4)负责监控变速器中离合器工作油温，并根据油温变化调节离合器冷却油的流量，并采取其他相应措施保护变速器。如果双离合器中有一个离合器打滑，电液控制单元油温超过138℃时，变速器控制单元进入过载保护，减小发动机输出转矩，计算离合器工作油温超过额定值的量，将发动机转矩减小到怠速上限，使离合器过载几乎不出现，达到离合器冷却系统降温的目的。随后发动机重新提供最大转矩，离合器油温超过145℃(离合器严重打滑)，停止向离合器供油，两个离合器处于断开位置。离合器油流出口的油温的G509就会给变速器控制单元高温信号，控制单元进入过载保护，D位上只有一个失效保护挡。应立即更换双离合器(两个离合器必须成对更换)。
