2.连续调整
宝马760豪华轿车发动机采用的可变气门正时Valvetronic系统,如图4所示,可连续改变气门升程和进气相位。ECU控制电机通过蜗杆驱动齿轮,使Valvetronic凸轮旋转,改变Valvetronic摇臂与凸轮轴的位置,从而连续改变气门的升程,使发动机线性输出动力。

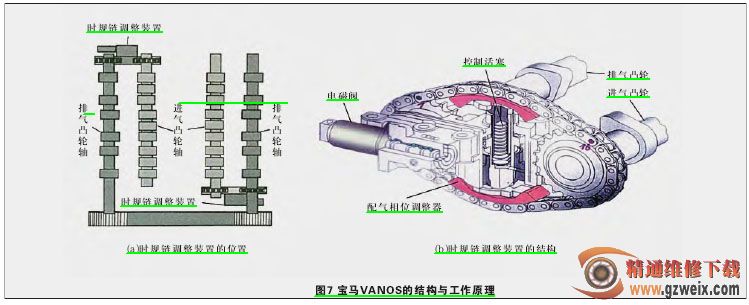

二、进气相位调整
1.叶片式进气相位调整装置
本田i-VTEC、丰田VVT-i以及大众VVT采用的都是叶片式进气相位调整装置。VVT-i意为智能可变配气正时系统,是控制进气凸轮轴气门正时的装置,由传感器、液压控制电磁阀、控制器、ECU组成,如图5所示。
发动机ECU根据曲轴位置传感器、空气流量计、节气门轴位置传感器、凸轮轴位置传感器、水温传感器和车速信号,计算最优气门正时,控制机油控制阀的位置,使VVT-i控制器产生提前、滞后或保持动作,从而使凸轮轴相对于时规带轮旋转,改变配气相位。此外,发动机ECU根据来自凸轮轴位置传感器和曲轴位置传感器的信号检测实际的气门正时,从而尽可能地进行反馈控制,以获得预定的气门正时。
2.螺旋式进气门相位调整装置
丰田凌志L400、L430等高级轿车采用螺旋式VVT-i控制器,安装在进气凸轮轴上。LS400发动机是V型8缸4气门,有两根进气凸轮轴和两根排气凸轮轴,采用的螺旋式VVT-i控制器,可在50°范围内调整进气凸轮轴转角,使配气正时满足有优化控制发动机工作状态的要求,从而提高发动机在所有转速范围内的动力性、经济性和降低尾气的排放。
螺旋式VVT-i控制器如图6所示,可动活塞在内齿轮与外齿轮之间。活塞的内外表面有螺旋形花键。活塞沿轴向的移动,改变内、外齿轮的相对位置,从而使配气相位连续改变。螺旋式VVT-i外壳后部安装有剪式齿轮,驱动排气门凸轮轴。
