一、手动驻车制动器

1.组成及工作原理

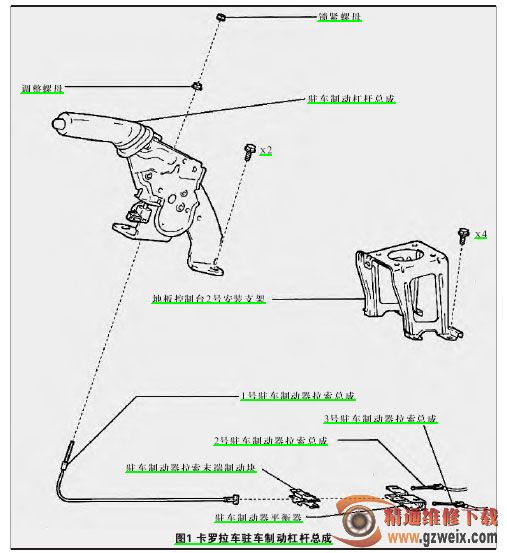

手动驻车制动器由驻车制动杠杆总成和驻车制动拉索总成组成。下面以丰田卡罗拉车为例来介绍传统驻车制动器，驻车制动杠杆总成由驻车制动杠杆分总成和驻车制动开关组成，如图1所示。驻车制动拉索总成由1号、2号、3号驻车制动拉索组成，2号驻车制动拉索控制右后轮，3号驻车制动拉索控制左后轮，1号驻车制动拉索一端安装在驻车制动杠杆总成上，一端通过驻车制动器平衡器与2、3号驻车制动器拉索总成连接，2、3号拉索的另一端分别安装在后盘式制动器制动缸总成上。用手拉起驻车制动杠杆，利用杠杆原理，驻车制动杠杆拉紧驻车制动拉索，导致制动缸活塞收紧，压紧制动块，完成驻车制动。当驻车制动杠杆拉起时，驻车制动开关接合，因为驻车制动开关连接的是收音机总成，因此驻车制动信号通过收音机总成，再通过CAN线共享，反馈到仪表总成，从而制动警告灯点亮。放开驻车制动杠杆，制动拉索回位，解除驻车制动，仪表板上的制动警告灯熄灭。

2.检查与调整

(1)检查驻车制动杠杆行程用力拉住驻车制动杠杆，松开驻车制动器锁(驻车制动杠杆顶端按钮)，并将驻车制动杠杆放回到关闭位置，缓慢将驻车制动杠杆向上拉到底，并计算“咔哒”声的次数，卡罗拉车为6~9声。

(2)调整驻车制动杠杆行程

完全松开驻车制动杠杆，松开锁紧螺母和调整螺母以完全松开驻车制动器拉索，在发动机停机时，完全踩下制动踏板3~5次，转动调整螺母，直到驻车制动杠杆行程修正至规定范围内，然后紧固锁紧螺母，操作驻车制动杠杆3~4次，并检查驻车制动杠杆行程，一切正常后调整结束。

(3)检查制动警告灯

拉起驻车制动杠杆时，检查并确认制动警告灯亮起，标准为在拉起驻车制动杠杆有第一声“咔哒”声时制动警告灯就应亮起。
