四、发动机无法起动故障诊断检测
1.起动前检查
起动前对油、水、电、液的检查,从外观观察是否存在异常情况。
2.起动发动机
打开点火开关,观察仪表及指示灯的显示情况,注意倾听发动机舱内有无风扇转动的声音,初步判断 ECM 是否工作。然后起动发动机,如果发动机未能起动也要保证起动时间达 8~10s 以上,确保曲轴位置传感器有故障时,ECM可以存储故障代码。
3.用解码器检测
连接解码器,读取故障码。
(1)解码器和 ECM 之间无法通讯,发动机故障指示灯 MIL 不亮、风扇常转。

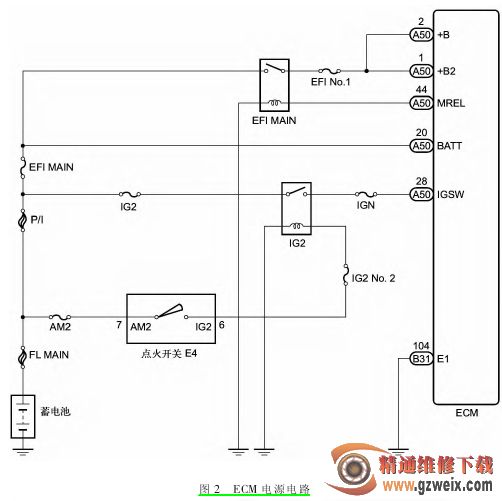

当 ECM 没电时,会出现解码器和 ECM 之间无法通讯的现象,所以首先应检查 ECM 电源电路。ECM 电源电路对 ECM 提供电源电压,发动机的喷油和点火都由 ECM 控制。ECM 不工作将导致车辆无法点火和喷油,同时,ECM 也向电子风扇控制单元输出信号,ECM 不工作将出现风扇常转的现象。此时如故障指示灯不亮,先检查其电源电路。如图 2 所示为 ECM 电源电路,当点火开关置于 ON 时,蓄电池通过 IG2 继电器向 ECM 的“IGSW”端供电,ECM 的“MREL”端向EFI MAIN 继电器线圈供电,ECM 的“+B”和“+B2”端通电。
ECM 本身出现故障的概率较低,大多是控制电路出现故障。首先应检查相关保险丝及继电器,再查相关线路及元件。检查的流程如下:先查保险丝 IG2 NO.2→AM2→IGN→IG2→EFIMAIN→EFI NO.1,再查继电器 IG2→EFI MAIN,再查 B31 E1 搭铁是否良好,最后查 ECM 本身。

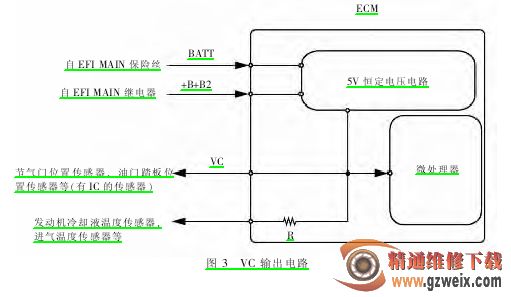

如果 ECM 电源电路正常,再检查 VC 输出电路。VC 输出电路(ECM 5 V 输出),如图 3 所示。ECM 持续将端子 +B(BATT)上的蓄电池电压转换为 5 V 电源。ECM 同时通过 VC 输出电路将该电源提供至传感器。VC 电路短路时,ECM 中的微处理器和通过 VC 电路获得电源的传感器由于没有从 VC 电路获得电源而无法运行。依次拔下凸轮轴位置传感器、节气门位置传感器、油门踏板位置传感器等各传感器的插头,当拔下某一传感器插头后,出现故障指示灯点亮、风扇停转时,故障的部位即在该传感器部分。参照维修手册对相关传感器及其线路进行检测。
