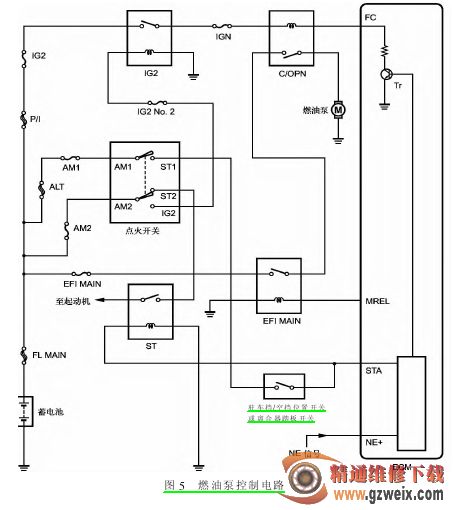

该发动机 ECM 通过控制油泵继电器的线圈搭铁端来控制油泵的工作，该系统电路中经常出现故障处一般为油泵保险丝、油泵继电器及油泵本身。燃油泵控制电路如图 5 所示。根据燃油泵控制电路先检查燃油泵插头处的电源端是否有电，再查燃油泵继电器及燃油泵，确定故障点。
若无脉冲电压，则检查喷油器的控制电路，如图 6 所示。
喷油器的电源也是经过保险丝IG2 及继电器 IG2 控制，信号线受ECM 控制。ECM 接受不到点火反馈信号时，停止喷油。
经过以上的检查步骤，恢复后需清除故障代码。
发动机无法起动是汽车的一种常见故障，原因复杂、涉及面广，对维修的诊断思路造成一定困难。本文通过故障树的形式对丰田卡罗拉 1.6L GL AT 轿车发动机无法起动故障进行原因分析，使维修的思路更加清晰，给故障的快速排除提供了依据。
