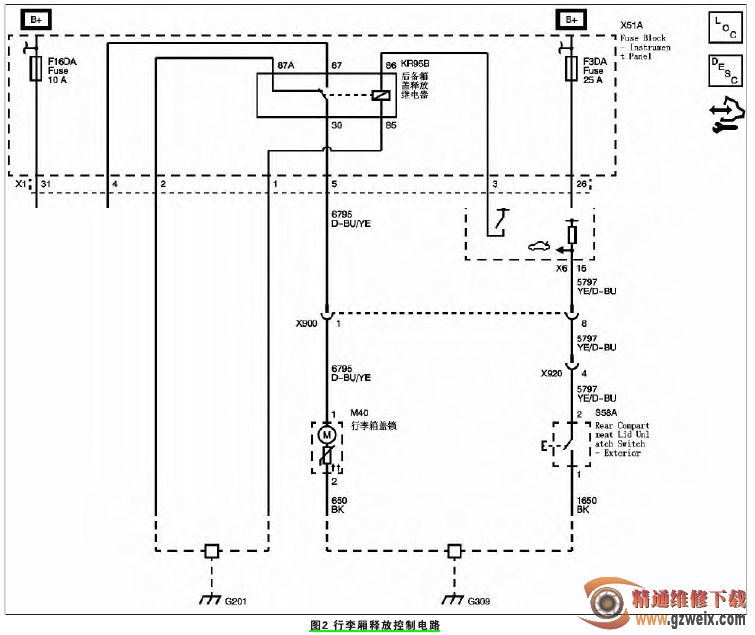

3.当按下行李厢上的外部开启开关时，开关触点闭合，搭铁信号传送给车身控制模块，车身控制模块在确认车辆处于解锁状态后，接通位于仪表板保险丝盒内的行李厢释放继电器线圈电路，继电器内部触点闭合接通行李厢释放执行器，如图2所示。
二、无钥匙进入系统
1.组成

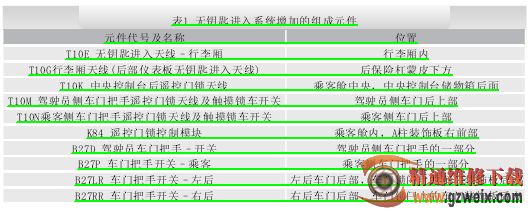

与普通遥控门锁系统相比，无钥匙进入系统增加的元件如表1所示。遥控门锁控制模块(K84)，也叫PEPS控制模块。无钥匙进入控制模块在电路图上也进行了标注，它在系统中发挥着非常重要的作用，上述5个低频天线、4个车门的把手开关、两个前门的触摸锁车开关都是直接与其相连的，此外四个车门锁块内的解锁电机也是与K84直接相连的。
2.工作原理

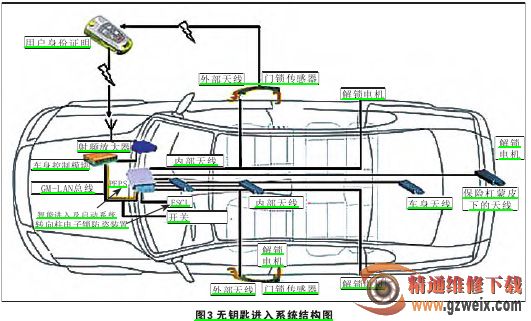

车上不同区域分别有5个低频天线(2个车内天线，3个车外天线)来检测发射器的位置情况，当已编程的钥匙放在低频天线1m范围内时，无需按下遥控门锁发射器上的任何按钮就能实现车门被动式解锁与锁止、行李厢被动式解锁、上车照明灯开启等功能。系统工作原理示意图如图3所示。
