3 MINI熔断丝区电路连接

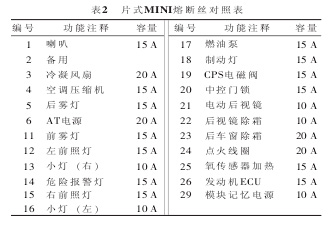

莲花L5中央电器盒采用23个片式MINI熔断丝，熔断丝的规格大小用白色字体印刷在熔断丝顶部，对应序号、 功能和规格如表2所示。
片式熔断丝故障的检测方法有如下3种。
1） 目测法： 当片式熔断丝瞬间熔断后 ， 其外观无任何变化， 只能用拔片器将熔断丝逐个拔下后， 通过半透明的塑料外壳观测是否熔断。
2） 仪表导通检测： 当目测片式熔断丝检测无法满足时， 应利用万用表导通检测， 方法和检测盒式慢熔熔断丝相同。
3） 片式熔断丝对应的引脚位置及对应线束导线的线色、 线径， 检测方法和盒式慢熔熔断丝相同。
1#熔断丝 A5+0.85棕线， 接喇叭继电器电源，常闭。 1#熔断丝失效后， 检查A5孔位断路。
2#熔断丝 A13+ (空置)。
3#熔断丝 D10+3.0红线， 汽车线束连接器内接线至D13孔， 常闭。 3#熔断丝失效后， 检查D10孔位断路； D13接RLY5冷凝风扇继电器电源。
4#熔断丝 A3+1.25黑黄线， 接空调压缩机电源， 常开； 4#熔断丝失效后， RLY8空调压缩机继电器闭合后， 检查A3孔断路。
5#熔断丝 A2+0.85蓝红线， 接后雾灯电源， 常闭； 4#熔断丝失效后， 检查A2孔断路。
6#熔断丝 A16+2.0红线 （AT） , MT空置， 常开， 接RLY1 AT继电器； 6#熔断丝失效后， RLY1AT继电器闭合后， 检查A16孔断路。
11#熔断丝 F15+1.25蓝红线， 接前雾灯电源，常闭； 11#熔断丝失效后， 检查F15孔断路。
12#熔断丝 G6+1.25红绿线， 接左前照灯电源，常开； 12#熔断丝失效后， RLY10前照灯继电器闭合后， 检查G6孔断路。
13#熔断丝 G1+0.85+0.5绿橙双线， 接右前小灯电源， 常开； 13#熔断丝失效后， RLY11小灯继电器闭合后， 检查G1孔断路。
14#熔断丝 H2+0.85红绿线， 接BCM （转向灯电源）， 常闭； 14#熔断丝失效后， 检查H2孔断路。
15#熔断丝 G12+2.0红绿线， 接右前照灯电源和仪表远光指示灯电源， 常开； 15#熔断丝失效后，RLY10前照灯继电器闭合后， 检查G12孔断路。
16#熔断丝 G7+0.85+0.5绿白双线， 接左后尾灯， 常开； 16#熔断丝失效后， RLY11小灯继电器闭合后， 检查G7孔断路。
17#熔断丝 G8+1.25黑红线， 接油泵继电器输出， 常开； 17#熔断丝失效后， RLY2油泵继电器闭合后， 检查G8孔断路。
18#熔断丝 F8+0.85绿线， 接制动开关电源，常闭； 18#熔断丝失效后， 检查F8孔断路。
19#熔断丝 F18+0.85红线， 汽车线束内接连接器A18孔， 常闭； 19#熔断丝失效后， 检查F18孔断路。 A18接CPS电源输入。
20#熔断丝 C20+0.85红黑线， 接中控锁电源，常闭； 20#熔断丝失效后， 检查C20孔断路。
21#熔断丝 C19+0.85蓝线， 接OBD检测接口电源， 常闭； 21#熔断丝失效后， 检查C19孔断路。
22#熔断丝 D6+0.5黑红线， 接后视镜除霜电源， 常开； 22#熔断丝失效后， RLY4除霜继电器闭合后， 检查D6孔断路。
23#熔断丝 D12+2.0黑红线， 接后车窗除霜电源， 常开； 23#熔断丝失效后， RLY4除霜继电器闭合后， 检查D12孔断路。
24#熔断丝 A15+2.0红线， 接点火线圈 （主继电器输出2）， 常开； 24#熔断丝失效后， RLY6主继电器闭合后， 检查A15孔断路。
25#熔断丝 H12+0.85红线， 接前氧传感器加热（主继电器输出1）， 常开； 25#熔断丝失效后， RLY6主继电器闭合后， 检查H12孔断路。
26#熔断丝 H16+0.8红线， 接ABS电磁阀 （ECU电源， 发电机励磁）， 常闭； 26#熔断丝失效后， 检查F16孔断路。
29#熔断丝 H17+0.85红黑线， 接模块记忆电源（防盗报警记忆， 后刮水器洗涤电动机， TCU记忆电源）， 常闭； 29#熔断丝失效后， 检查H17孔断路。
注： 以上关于片式熔断丝失效后的检测只涉及中央电器盒上的引脚检测和连接中央电器盒的7个线束连接器上导线检测， 不涉及其它对应用电设备的失效检测。
