继电器型号规格及参数见表6。
6.1 MICRO继电器

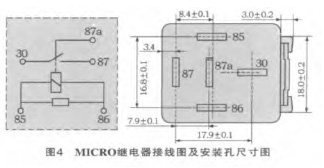

电器盒中的空调风机继电器、 冷凝风扇继电器、 散热风扇继电器、 起动机继电器、 主继电器的型号为CMA31-A-R通用四爪继电器 （HKE）， 该继电器带有电阻， 为常开型继电器。 MICRO继电器的接线图及安装孔尺寸图如图4所示。

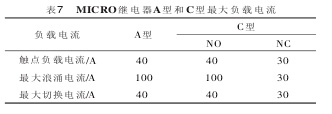

MICRO继电器触点参数： 接触点形式有A———一组常开， B———一组常闭， C———一组转换； 触点负载有30A/14 V阻性 （C型） 和40A/14V阻性 （A型）； 最大切换电压为75V； 最大切换电流为40 A；最大切换功率为420W （C型）、 560W （A型）； 最大负载电流 （12V负载电压） 见表7。
6.2 MINI继电器

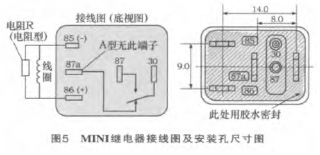

电器盒中的AT继电器、 油泵继电器、 除霜继电器、 空调压缩机继电器、 前照灯继电器、 小灯继电器、 CPS继电器的型号为4133-S-DC12-A-R-ZZ，该继电器带电阻、 塑胶密封， 是一组常开型继电器。 MINI继电器接线图及安装孔尺寸图如图5所示。

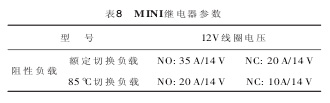

MINI继电器4133-S-DC12-A-R-ZZ触点参数见表8。
7 熔断丝型号及技术参数
7.1 盒式慢熔熔断丝
本电器盒采用太平洋精工 （PEC） 的6个30 A慢熔JT型熔断丝， 颜色是桃红色。 盒式慢熔熔断丝的尺寸参数如图6所示。

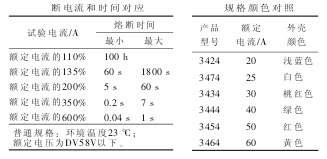

盒式慢熔熔断丝 （JT型） 熔断电流和时间对应见表9。
电流间歇耐久性： 环境温度23 ℃， 用开5 min关5 min的方式时断时续地向熔断丝供应额定电流50%大小的电流1万次， 熔断丝仍能满足性能要求。
环境温度引发的容量变化： 每1℃容量以-0.14%的比例发生变化。
同系列慢熔熔断丝规格颜色对照见表10。
