7.2 片式熔断丝

本电器盒采用太平洋精工 （PEC） 26个片式熔断丝 （含3个备用熔断丝）， 其尺寸参数如图7所示。

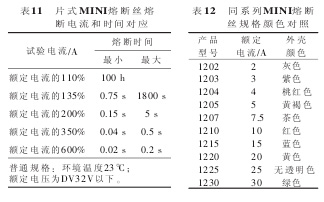

片 式 MINI 熔 断 丝熔断电流和时间对应见表11。

电流间歇耐久性：环境温度23 ℃， 用开10 s 关 10 s 的方式时断时续地向熔断丝供应额定电流70%大小的电流25万次， 熔断丝仍能满足性能要求。

环境温度引发的容量变化： 每1℃容量以-0.15%

的比例发生变化。

同系列MINI熔断丝规格颜色对照见表12。

8 总结

本文对莲花L5汽车中央电器盒的接线引脚进行分析， 目的是便于维修、 维护人员对中央电器盒故障排查与维修。 中央电器盒的继电器、 熔断丝部件确定失效后， 可用其它厂家相同规格的继电器和熔断丝进行临时替代， 禁止用其它金属物直接进行搭接操作。
