分析莲花L5中央电器盒引脚
来源:本站整理  作者:佚名  2012-07-06 22:02:59


4 MICRO继电器和MINI继电器区电路连接

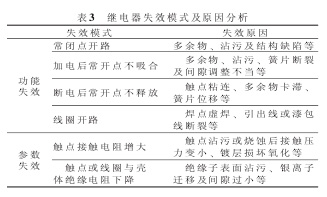

莲花L5中央电器盒采用5个MICRO继电器和7个MINI继电器。 继电器常见的失效模式及原因分析见表3。

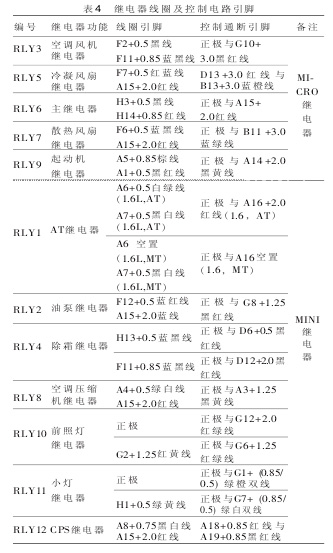

本文只对各继电器的线圈引脚和继电器控制通断的电路引脚位置做出分析, 便于故障检测, 如表4所示。





5 其它在中央电器盒内直接连接引脚

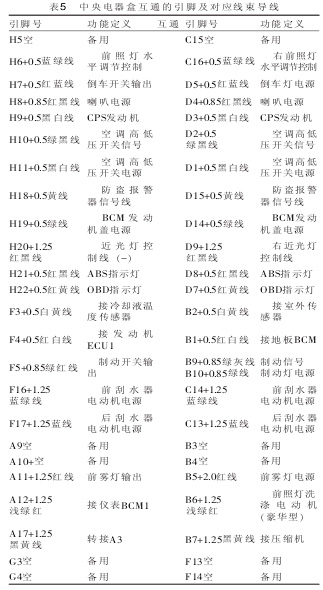

在莲花L5中央电器盒内的7个连接器插头, 其中连接器A、 F、 H和发动机线束相连接, 连接器B、C、 D、 G和前线束相连接。 中央电器盒内部分电路未经过熔断丝、 继电器, 而是两个引脚之间电器盒内直接连接, 用于连接前线束和发动机线束。 中央电器盒互通的引脚及对应线束导线如表5所示。



注: F3、 F4、 B2、 B1、 A12、 A17、 B6、 B7在中央电器盒电气原理图未给出功能定义, 笔者根据汽车线束所连接的对应功能设备名称定义其功能。



6 继电器

上一页  [1] [2] [3] [4] [5]  下一页
