目前经常使用的 5 种预热装置是:预热塞监测器型、固定延迟型、可变延迟型、新式超级预热型、常规式超级预热型。图 1 是柴油发动机的预热装置。

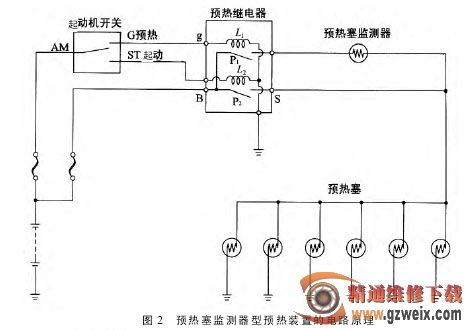

预热塞监测器型预热装置由预热塞、预热塞监测器、预热塞继电器等部件构成。预热塞发热时,仪表板上的预热塞监测器即显示出来。电路原理如图 2 所示,工作过程如下。
起动机开关在“G”位置时,由蓄电池“+”端子→起动机开关的“AM”端子→起动机开关“G”端子→预热塞继电器“g”端子→线圈 L1→接地,构成电路,使线圈 Ll吸引并接通 P1点。这样又构成另一电路:蓄电池“+”极→预热塞继电器“B”端子→P1点→预热塞监测器→预热塞接地。流经两电路的电流使预热塞发热,并使仪表板上的预热塞监测器发出红光,表明预热塞正在变热。
起动机开关在“START”(起动)位置时,由预热塞继电器“ST”端子→线圈 L2→接地,构成电路,使线圈L2吸引并接通 P2点。这样又构成另一个电路:蓄电池“+”极端子→ 预热塞继电器“B”端子→P2点→预热塞继电器“S”端子→预热塞→接地。这时,预热塞监测器未接通。这就避免了在起动过程中,由于预热塞监测器电阻造成的电压降而影响预热塞。
二、固定延迟型
1.起动机开关设有 G 位
固定延迟型预热装置的电路原理如图 3 所示。将起动机开关置于“G”位置时,预热塞继电器工作,使电流从蓄电池流过预热塞进行预热。这时,预热指示灯也根据定时器的运作情况发光,大约 17s 后,定时器将指示灯关掉,提示发动机已做好起动准备。在指示灯熄灭之后,预热塞继电器仍然保持接通状态,使电流流过预热塞继电器继续预热,直至起动机开关扭至“START”位置为止。在预热完成后,如果偶然将起动机开关再次置于“G”位置,而且这时定时器中的电容器如尚未完全放电,预热指示灯会在较短的时间内发光。
2.起动机开关上未设有 G 位
在这种固定延迟型预热装置中,预热定时器控制预热指示灯发光时间(约 5s)和预热塞继电器工作时间(约 18s)。
电路原理如图 4 所示。当起动机开关拧至“ON”(接通)位置时,预热定时器开始工作,使预热指示灯发光,同时将预热塞继电器接通。预热塞迅速发热。在预热一段时间之后,预热塞的温度已升至足以起动发动机,这时预热塞继电器断路,防止烧坏预热塞。当将起动机开关旋转至“START”(起动)位置时,预热塞继电器不受预热定时器的控制,仍保持接通状态。这样就防止了在发动机起动过程中预热塞温度下降,从而提高了起动能力。发动机起动之后,放电警告灯熄灭。这时,预热定时器检测到来自调压器 L 端子的信号,断开预热塞继电器,使预热塞停止加热。
