四、燃油系统

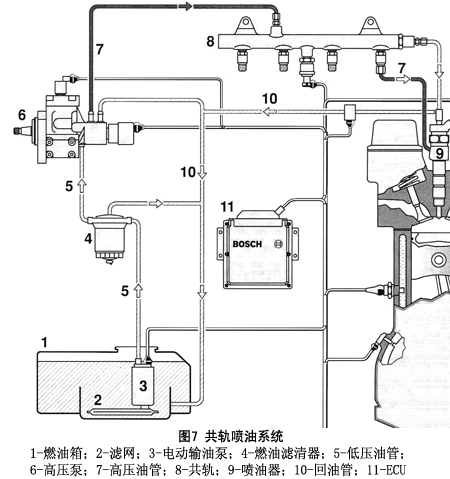

汽车柴油机电控高压共轨喷油系统（图7）由低压供油部分和高压供油部分组成。
1.低压供油部分
共轨喷油系统的低压供油部分包括:燃油箱（带有滤网）、输油泵、燃油滤清器及低压油管。
⑴燃油箱
燃油箱必须抗腐蚀,且至少能承受2倍的实际工作油压，并在不低于0.03MPa压力的情况下仍保持密封。如果油箱出现超压，需经过适当的通道和安全阀自动卸压。即使车辆发生倾斜，或在弯道行驶，甚至发生碰撞时，燃油不会从加油口或压力平衡装置中流出。同时，燃油箱必须要远离发动机，如果车辆发生交通事故时,可减小发生火灾的危险。
⑵低压油管
低压供油部分,除采用钢管外还可使用阻燃的包有钢丝编织层的柔性管。油管的布置必须能够避免机械损伤，并且在其上滴落的燃油既不能聚积，也不会被引燃。
⑶输油泵
输油泵是一种带有滤网的电动泵或齿轮泵,它将燃油从燃油箱中吸出,将所需的燃油连续供给高压泵。
⑷滤清器
燃油滤清器将进入高压泵前的燃油滤清净化,从而防止高压泵、出油阀和喷油器等精密件过早磨损和损坏。
2.高压供油部分
共轨喷油系统的高压供油部分包括：带调压阀的高压泵、高压油管、作为高压存储器的共轨（带有共轨压力传感器）、限压阀和流量限制器、喷油器、回油管。
⑴高压泵
高压泵将燃油压送到共轨的压力为135MPa,高压燃油经高压油管进入类似管状的共轨中。
⑵共轨
在共轨中燃油仍保持其压力,即使喷油器喷油时,由于燃油的弹性而产生蓄压作用，燃油压力基本保持不便。燃油压力由共轨压力传感器测定，通过调压阀调节到规定数值。限压阀的任务是将共轨中的燃油压力限制在150MPa以内。
⑶喷油器
当高压燃油在喷油器中被电子控制的电磁阀释放时，喷油嘴开启，将燃油直接喷入发动机燃烧室。
⑷高压油管
高压燃油油管必须能够经受喷油系统的最大压力和喷油间歇时的局部高频压力波动。该油管是由钢管制成,通常外径为
各缸的高压油管长度是完全相同的，共轨与各缸喷油器之间的不同间距是通过各缸高压油管的弯曲程度进行长度补偿的，但油管长度应尽可能短一些。
五、组件结构和功能
1.低压部分

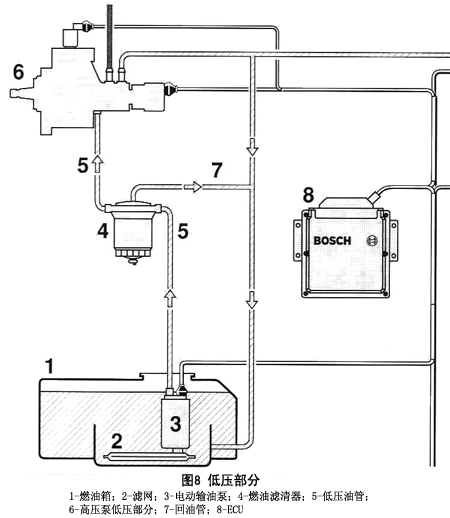

低压部分向高压部分提供足够的燃油,其主要组成部件如图8所示。
⑴输油泵
输油泵的任务是在任何工况下，为燃油提供所需的压力，并在整个使用寿命期内，向高压泵提供足够的燃油。
目前输油泵有2种类型，即电动输油泵（滚子叶片泵）和机械驱动的齿轮泵。
a.电动输油泵

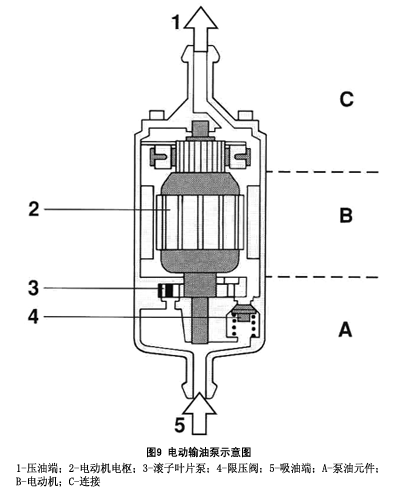

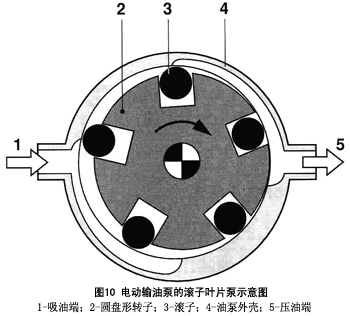

电动输油泵(图9、图10)用于乘用车和轻型商用车。除了向高压泵输送燃油外，电动输油泵在监控系统中还起到了在必要时中断燃油输送的作用。
发动机启动过程开始时，电动输油泵就开始运行，且不受发动机转速影响。电动输油泵持续从油箱中抽出燃油，经燃油滤清器送往高压泵，多余的燃油经溢流阀流回油箱。其具有安全电路，可防止在停机时向发动机输送燃油。
电动输油泵有油管安装式和油箱安装式2种。油管安装式输油泵安装在车辆底盘上油箱与燃油滤清器之间的油管上。而油箱安装式输油泵则安装在油箱内的专用支架上，其总成通常还包括吸油端的吸油滤网、油位显示器、储油罐以及与外部连接的电气和液压接头。电动输油泵由泵油元件、电动机和连接盖3个功能部分组成。泵油元件的工作原理取决于电动输油泵的应用领域，有多种型号。乘用车共轨喷油系统采用的滚子叶片泵（容积式泵）由偏心布置的内腔和在其中转动的开槽圆盘构成，每个槽内有可活动的滚子。利用开槽圆盘转动的离心力和燃油压力的作用，滚子紧压在外侧的滚子滚道上和槽的驱动侧面上。在这种情况下，滚子的作用就好比是做圆周运动的密封件。开槽圆盘的每2个滚子与滚道之间构成了1个腔室，当进油口关闭，腔室容积不断缩小时，便产生泵油作用。燃油在出油口打开以后从电动机流过，并经压油端的连接盖输出。
电动机由永久磁铁和电枢组成，其设计取决于在一定系统压力之下所要求的供油量。电动机和泵油元件装在共用的外壳中，燃油不间断地流过，从而使其得到冷却，因此无需在泵油元件与电动机之间设置复杂的密封件便可获得较高的电动机功率。
连接盖包含电气接头和压油端的液压接头，另外还可以在连接盖中设置防干扰装置。
b.齿轮输油泵

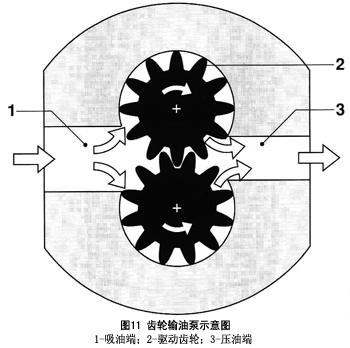

齿轮输油泵(图11)用于乘用车和轻型商用车的共轨喷油系统中，向高压泵输送燃油。其装在高压泵中与高压泵共用驱动装置，或装在发动机旁配有单独的驱动装置。驱动装置一般为联轴节、齿轮或齿带。
齿轮输油泵的基本构件是2个互相啮合反向转动的齿轮，它们将齿隙中的燃油从吸油端送往压油端。齿轮的接触线将吸油端和压油端互相密封以防止燃油倒流。其输油量与发动机转速成正比，因此输油量的调节借助于吸油端的节流调节阀或压油端的溢流阀进行。
齿轮泵在工作期间无需保养。为了在第一次启动时或燃油箱放空后排空燃油系统中的空气，可在齿轮泵或低压管路上装配手动泵。
