5 MCU及周边电路
U1（MCU）芯片型号为MB90F428GB， 是日本富士通公司16Bit单片机， 内部具有128 KB Flash ROM（程序存储器） 及6 KB RAM （数据存储器）， 并具有仪表步进电机和LCD屏驱动功能， 其引脚功能如图6所示。
U2为三线制串行数据总线数据存储器EPROM，其引脚功能如图7所示。

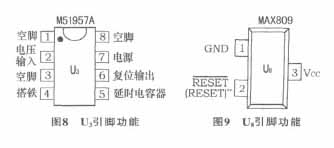

U3为专用复位芯片， 型号为M51957 （本电路只使用电压过低检测功能）。接通点火开关到ON档时，15#电源经仪表口D2为仪表供电， 电阻R64、 R65进行串联分压。 U3的2脚内部参考电压为1.25 V， 根据计算，当仪表供电电压低于13.7 V时， U3的6脚输出低电平。 U1的86 脚检测到该低电平后停止仪表驱动。 U3引脚功能如图8所示。
U8为MCU专用复位芯片，型号为MAX809。 U8引脚功能如图9所示。
6 仪表背光电路
接通车辆小灯后， 小灯电源经仪表接口P10与仪表内仪表背光电路相连， 由限流电阻R54~R56及高亮发光二极管LED1~LED14组成仪表背光电路， 通过仪表接口P8接负发光， 为仪表表芯及LCD屏提供夜间背光。
