用杠杆法的挡位线来计算行星齿轮变速器速比(四)
来源:本站整理  作者:佚名  2012-10-20 06:51:06


他有二组共体元件 PC1 和 I2、I1I3 和 PC2 三元件共体,PC3 输出。

基准横座标:S1 及 S3(84)PC1I2及 PC3(42)I1PC2I3(84)S2。

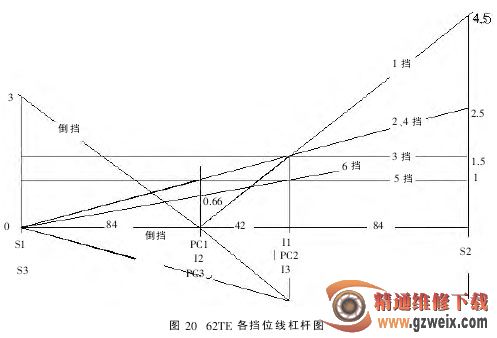

前中排相同齿数,因此比例关系为 1(见图 20)。



1 挡:第 1 步,S3 制动,PC3 的 1点连 S3 的 0 点连接,得 I3 点

84:1=(84+42):X

X=126/84=1.500



第 2 步,S2 主动,I2 制动,PC2输出,以 PC2 及 I3 的 1.500 点,连接

I2 的点并延伸到 S2 点。

42:1.500=(42+84):X

X=126×1.5/42=4.5



2 挡:第一步同前,S3 制动,PC3的 1 点连 S3 的 0 点连接,得 I3 点

84:1=(84+42):X

X=126/84=1.500



第 2 步是前中排连动,S2 主动,S1 制动,PC2 输出,以 PC2 及 I3 的1.500 点,连接 S1 的点并延伸到 S2点。(三行星线重合)

(84+42):1.500=(84+42+84):X

X=210×1.5/126=2.500



3 挡:第一步同前,S3 制动,PC3的 1 点连 S3 的 0 点连接,得 I3 点



84:1=(84+42):X

X=126/84=1.500



第二步中排,S2 主动,I2 也主动,PC2 输出,以 PC2 及 I3 的 1.500点,连接 I2 的点并平行延伸到 S2点。S2 也为 1.500。



4 挡:第一步同前,S3 制动,PC3的 1 点连 S3 的 0 点连接,得 I3 点

84:1=(84+42):X

X=126/84=1.500



第 2 步,PC1 主动,S1 制动,I1输出,以 I1 及 I3 的 1.500 点,连接S1 的 0 点得到到 PC1 点。

(84+42):1.500=84:X

X=84×1.5/126=1



由于假定第一排与第三排齿数相同,产生速比为 1。如两速比不相同,则速比不等于 1。



5 挡:第一步,I3 与 S3 接合,使第三排产生直接挡。

第 2 步中排,S2 主动,I2 也主动,PC2 输出直接挡,二、三排都为1。



6 挡:第一步,I3 与 S3 接合,使

第三排产生直接挡。



第 2 步,PC1 主动,S1 制动,I1输出,以 I1 及 I3 的 1.点,连接 S1 的0 点得到到 PC1 点。

(84+42):1=84:X

X=84/126=0.667



倒挡:第 1 步,S3 制动,PC3 的-1 点连 S3 的 0 点连接,得 I3 点

84:-1=(84+42):X

X=126/84=-1.500



第 2 步,S1 主动,PC1 制动,I1输出-值,以 I1 及 I3 的-1.500 点,连接 I2 的 0 点并延伸到 S1 点。

42:1.500=84:X

X=84×1.5/42=3.00



六、通用 6 挡各挡位线杠杆图



假定三排行星齿数相同为 60/30、60/30、60/30。

他有三组共体元件,I1 和 PC3 、I2 和 PC1、I3 和 PC2,I1 和 PC3 共体输出。



基准横座标:S1 及 S2(40)I3 和PC2 (20)I2 和 PC1 (30)I1 和 PC3(100)S3。

以前排 60、30 为基础,前排与中排的比例关系及分段长度为:

前 段 60 ×60(/60 +30) =40

后段 30×60(/60+30)=20



后排与中排的比例关系及向后延伸长度为:

(20 +30):30 =X:60 X =50 ×60/30=100



1 挡:第 1 步后排,S3 制动,PC3的输出 1 点与 S3 的 0 点连接,得 I3点

100:1=(100+20+30):X X=150/100=1.500



第 2 步中排,S2 主动,I2 制动,PC2 输出,以 PC2 及 I3 的 1.500 点,连接 I2 的 0 点并延伸到 S2 点。



20:1.500 =(20 +40):X X =60 ×1.5/20=4.5



2 挡:第一步后排同前,S3 制动,PC3 的输出 1 点与 S3 的 0 点连接,得 I3 点。同时,PC3 的输出 1 点连 I1的输入 1 点(见图 21)。



100:1 =(100 +20 +30):X3 X3 =150/100=1.500

第 2 步是前排中排连动,中排的 S2 主动,前排的 S1 制动,PC2 输出,



此时,前排 I1 的输入 1 点与 S1的输入 0 点连接,得 PC1 点。

(40 +20 +30):1 =(40 +20):X2

X2 =60/90=0.667



第 3 步中排, 以 I2 的 1.500 点,连接 PC1 的点并延伸到 S2 点。(三行星线交叉)

20:(1.500 -0.667)=(20 +40):X

X=0.833×60/20=2.500



3 挡:第一步后排同前,S3 制动,PC3 的输出 1 点与 S3 的 0 点连接,得 I3 点

84:1 =(84 +42):X X =126/84 =

1.500



第 2 步前排中排连动,S2 主动,S1 也同速主动,PC2 输出,以 PC2 及I3 的 1.500 点,连接 I2 的点并延伸到 S1S2 点。S1S2 同点同速(三线重合)。

100:1=(40+20+30+100):X X =190/100=1.900



4 挡:第 1 步同前,S3 制动,PC3的 1 点连 S3 的 0 点连接,得 I3 点

84:1 =(84 +42):X X =126/84 =1.500

第 2 步中排,S2 主动,I2 也同速主动,PC2 输出平行线,平行 1.500点.



5 挡:是前排单排工作,S1 主动、PC1 也同速主动,I1 输出直接挡为1。



6 挡:是前排单排工作,S1 制动动、PC1 主动,I1 输出超速挡。I1 的 1 点连接 S1 的点,得 PC1点。

(40+20+30):1=(40+20):X X=60/90=0.667



倒挡:是前排单排工作,S1 主动、PC1 制动,I1 输出倒挡。I1 的-1 点与 PC1 的 0 点连接并延伸到 S1 点。

(40+20):-1=30:X X=60/30=2.00
