首先在笔记本电脑上安装一个名为VCDS 908.1 的中文系统, 其间也还有VAS5052或VAS5053中文系统, 亦有812和912的英文系统,操作方法一样。安装好后,需要将OBD 数据线连接到车辆上的OBD诊断连接器上进行数据调整或清除车辆系统中的一些故障代码。

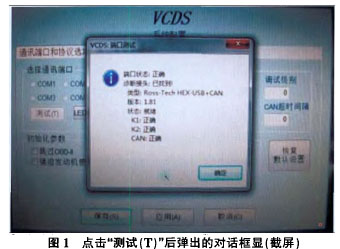

先连接好OBD数据系统,打开笔记本电脑中的VCDS908系统, 点击908的”系统配置(p)”→点击”测试(T) ”,然后会弹出一个对话框显示”VCDS,端口测试的K1.正确;K2.正确;CAN:正确”(图1),点击”确定” 然后点击”保存(S) ”。选择模块(S),在908主界面的左下方有”直接进入地址号码”( 01-7F) ”,然后输入想要去和模块号码点击”确定”。

1 设置刷开机画面的R S标

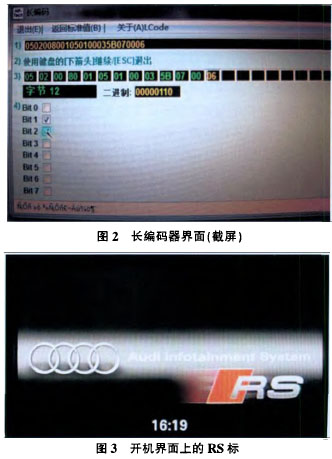

选择模块(S, )输入56后确定, 点击”编码控制(C)-07”,点击”长编码帮助”,会弹出Error的对话框, 意思是说: ”抱歉,该控制模块无可用编码信息,如果您愿意提供帮助请发给我们自动扫描结果及控制器通道图”,出现该情况时不需要理会它, 点击”OK”就可以进入长编码器中, 在”字节12”(图2)中只要把Bit 1由0改1就可以在开机界面上添加一个RS标(图3), 只把Bit由0改1就可以在开机界面上增加一个S5的标,同时把Bit0和Bit1都改成1可以添加一个S标,Bit0是S5,Bit1是RS, 简单地说就直接将字节12中的Bit1和Bit2同时勾上,点击”退出”,点击”执行”即可。

2 设置蓄电池电量表

选择模块(S), 输入56后确定,如图4所示,匹配IO通道中填写39(原来是00),点击”读取”然后在”新的数据”框中将65519直接改为65535,点击”测试(T)”,点击”保存(S) ”, 然后会弹出一个对话框意思是”保存值65535到通道39,服务站代码:02222.您是否确定”,出现该界面无需理会直接点击”是”完成返回,然后在音响主机上按下CAR键,就可以在列表中找到蓄电池电量显示表(图5)。

3 设置日间行车灯

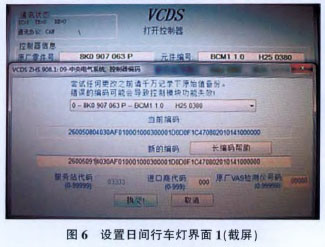

选择模块(S),输入09后确定, 如图6所示,在编码控制(C)-07中,将”当前编码”框中的260050804030AF01000100030000lDOD0FIC47080210141000000复制.然后粘贴到”新的编码”框中,将编码中从左往右数第4组80改为91即可,点击”执行”后会弹出一个对话框,意思是/编码被接受”,点击”确定”, 然后返回到选择模块(S),输入56后确定,在编码控制(C)-7界面, 如图7所示, 将”当前编码”框中的
0502008001050lO0035AO70006复制粘贴到”新的编码”框中,将编码从右往左数的第4组的5A改为5b,执行即可,如果原编码中已经是5B和59的话便无需改动,然后在音响主机上按下CAR键,就可以在列表中找到 日间行车灯 (图8 ),可 开可关。

4 设置锁车B一声

选择模块(S )46后确定, 点击”编码控制(C)-07”,点击”长编码帮助”, 如图9所示, 选到”字节1”, 将下面的Bit2打勾,退出执行即可。

5 设置运动指针

选择模块(S) 17后确定,在”编码控制(C)-7”中,将”当前编码”框中的0F062200030000080E0000复制到”新的编码”框中,将编码从左往右数第2组的06改为0F后执行,会弹出Er ror:的对话框,意思是说: ”抱歉,该控制模块无可用编码信息, 如果您愿意提供帮助请发给我们自动扫描结果及控制器通道图” 出现该情况时不需要理会它,点击”OK”即可。

或者,在”编码控制(C)-7”的”长编码帮助”中,选到”字节1”, 如图10所示,将06直接改为0F, 然后将光标移到二进制的数字最后位置,点一下再退出即可。

6 设置经济驾驭模块

选择模块(S)17后确定,如图11所示,在匹配10的”通道”框中填写入77,点击”读取”,在”新的数据”框中将0改为255,点击”测试(T) ” 点击”保存(S) ”,就会弹出一个对话框, 意思是”/VCDS:匹配值存入确认,保存值255到通信77,服务站代码为02222,您是否确定”,这个不需要理会,直接点击”是”完成返回即可。
