分析通用车系自动变速器内部构造与挡位动力流矢量图(五)
来源:本站整理  作者:佚名  2012-10-27 10:19:18

    当变速器处于R, 1, 2等几个低速挡位时,副排的U/D离合器C3处于松开,而U/D单向离合器F3保持以及U/D制动器B4接合(B4具体接合状态要看是否处于手动模式、有无发动机的挡位,这一点请查阅挡位元件对照表),此时副排太阳轮固定、副排齿圈输入,副排行星架同向减速输出。



    当变速器处于3, 4等几个高速挡位时,副排的U/D离合器C3开始接合,而U/D单向离合器F3超越以及U/D制动器B4松开,此时在副排上齿圈输入、太阳等于行星架一块输入,因而行星架就获得了一个同向等速的输出效果;因为AF20型自动变速器的3挡是等速前面的2挡,所以还是小于输入轴的转速,最终的传动还是减速的;而4挡是等速原来的3挡,因此4挡等速于输入,最终获得是输出等于输入的直接挡。

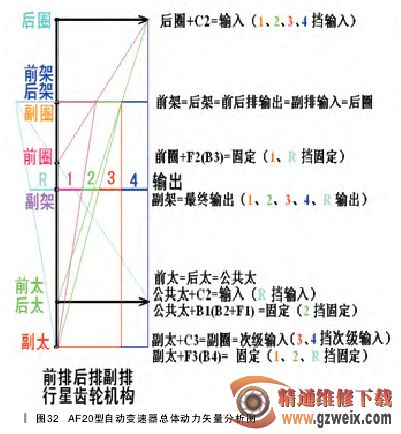

    综合上述两排行星齿轮机构的组合,我们进一步组合可以得出下面整个AF2。的动力矢量图,如图32所示。



    5.AF2。各挡位传动效果

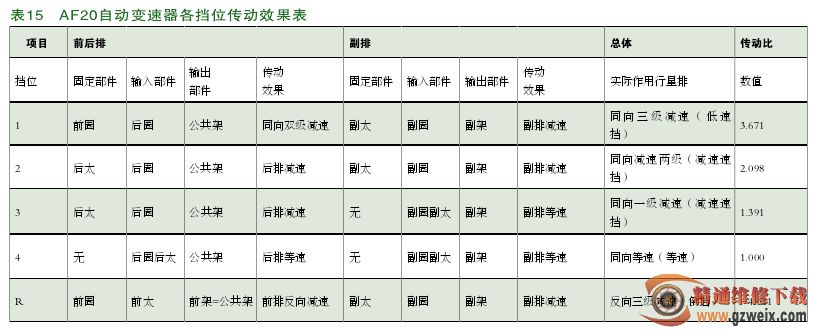

根据挡位的矢量分析图,以及我们在上述各挡位的动力流详细分析可以看出,AF20型自动变速器的各挡位动力传动效果,总结起来如表15所示。
